Толщины стен: Какой толщины должны быть стены дома из кирпича, газобетона, пеноблоков, дерева и т.д. | 5domov.ru

Наименьшим значением теплопроводности обладают легкие, пустотелые разновидности кирпича. Но они подходят лишь в качестве облицовочного материала. Применять их для кладки ограждающих несущих стенок нельзя.

Еще относительно совсем недавно при определении толщины кирпичной кладки наружной стены расчеты проводили с упором на теплоизоляционные качества. То есть пытались уменьшить теплоотдачу именно за счет толстых кирпичных стен. Довольно часто можно было встретить стенку в 4 кирпича и толще.

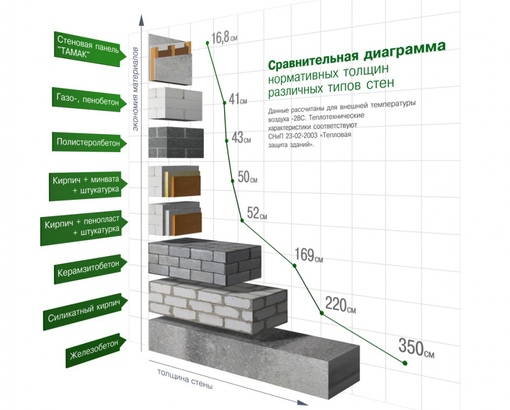

Сейчас с появлением на рынке богатого ассортимента утеплителей необходимость в строительстве настолько толстых стенок отпала. На первый план все же выходит такой фактор, как несущая способность стенок. Важно, чтоб они выдерживали оказываемую на них нагрузку. А необходимое утепление будет обеспечено посредством современных теплоизоляционных материалов.

Отвечая на вопрос, какая толщина стены из кирпича будет наиболее оптимальной, профессионалы признают, что кладка толще 51см абсолютно не целесообразна. Более толстые стенки не сыграют в утеплении дома большой роли. А временные и денежные затраты на стройматериалы и кладку будут абсолютно не рациональными.

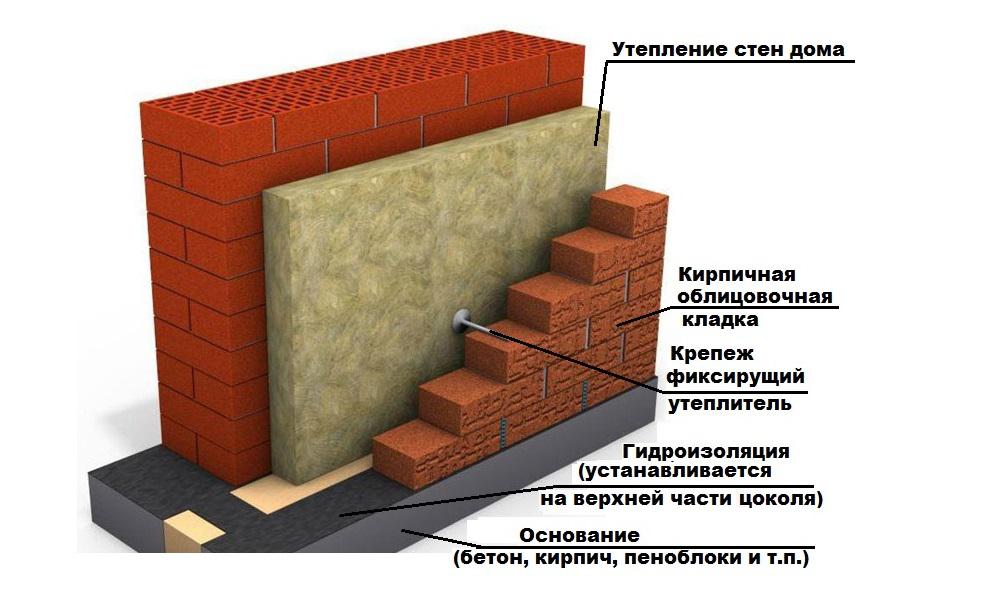

Кирпичные стены при любой толщине кладки потребуют утепления. Про то, как правильно провести расчеты толщины утеплительного материала, можно прочитать здесь.

Толщина несущей, наружной и внутренней кирпичной стены: оптимальная и минимальная ширина

Кирпич часто применяется при строительстве несмотря на наличие на рынке более технологичных материалов, он не уступает своих позиций, благодаря ряду показателей и параметров, как эксплуатационных, так и эстетических. И коттеджи, и многоквартирные строения в несколько этажей, а также перегородки стен в квартирах в высотных здания используют этот тип строительного материала. Но перед сооружением такой конструкции, необходимо понимать, каковой может быть толщина кирпичной стены в каждом конкретном случае, чтобы обеспечивала функциональное назначение. Попробуем разобрать все тонкости и моменты строительства из данного материала в статье.

Что обеспечивает толщина кирпичных стен

Строительный кирпич достаточно часто используют, как для постройки частных малоэтажных построек, так и для многоквартирных высотных зданий. Выдерживаемая нагрузка существенная, поэтому его применять можно и когда выстраивается частное здание, имеющее несколько этажей. Соблюдают установленную технологию. Толщина стен из кирпича должна иметь определенные параметры:

• Жесткость и способность выносить механическую нагрузку. Это несущие показатели.
• Защиту внутреннего жилогопространство от неблагоприятных климатических условий. Это теплоизоляционные показатели.
• Устойчивость к воздействию влаги.

Естественно, что чем выше будет этажность возводимого капитального строения, тем толще должна быть кладка.

Рекомендуют:

• В случае малоэтажногоздания применять марку материала М-100 или М-75. Характеристик хватает, чтобы придать необходимые качества стенке. Также данную марку применяют для формирования межкомнатной перегородки.
• Существенное количество этажей,то оптимальным будет применение марки М-150.

Причем это учитывается не ориентируясь на способы укладывания изделия в монолитную стену.

Взаимосвязь толщины кирпичных стен от разных параметров

Необходимо понимать, что несущая и внешняя плоскости здания испытывает одновременно не один вариант нагрузки. Выделяют:

• Горизонтальную – под напором воздушных масс и распора конструкции стропил крыши.
• Вертикальную – под воздействием стен и плит перекрытий.

Исходя из видов нагрузок должна быть правильно подобрана толщина внешних стен, несущих и внутренних. Естественно, увеличенные параметры, позволяют усилить нагрузку на конструкцию здания. Но делать чрезмерно массивными вертикальные плоскости не стоит – это лишняя трата, придется покупать элементы кирпича и компоненты раствора. Также такой нерациональный подход уменьшает пространство комнат.

Поэтому, когда при застройке важно, чтобы толщина стен в кирпичном доме была рассчитано правильно, опираются на:

• Применяемых компонентов для изготовления и формы, а точнее наличие внутренних полостей у этого строительного материала.
• Тот способ, как по отношению друг к другу будут уложены отдельные элементы.

От вида кирпича

Рядовой (еще называют строительным) применяют для стен, как тех, которые снаружи, так и тех, которые обеспечивают внутреннее членение пространства. Этот тип может быть применен при возведении частного дома. Но толщина кирпичной кладки наружной стены в этом случае будет недостаточной для обеспечения теплоизоляционных параметров. В этом случае, применяют утеплитель. Внешне такие кирпичи имеют небольшие сколы или неровности, не влияющие на создаваемый уровень прочности.

Облицовочный тип – гладкий, фактурный или фасонный. Применяют исключительно для облицовки, от чего ширина стены увеличивается.

Эта классификация приведена в зависимости от непосредственного назначения кирпича. Но существуют также 3 стандартных размера:

• Одинарный имеет габаритные параметры 250х120х65 мм. Его энергоэффективность не слишком существенная, так как теплопроводные показатели составляют всего лишь порядка 0,6 Вт/мС.
• Полуторка – 250х120х88 мм. Имеет более высокие показатели теплопроводности, что позволяет его применять для возведения наружных стен здания.
• Двойной – 250х120х138 мм.

Как видно из представленных цифр изменяется исключительно высота единицы изделия.

От типа кирпичной кладки

Толщина несущей стены из кирпича формируется способом выкладывания. Существуют следующие варианты:

• Возведение ложкового ряда, когда кладка осуществляется в 1/2 кирпича. Проводят смещение вертикально формирующихся швов приблизительно на 1/4 или 1/2 от длины кирпича.
• Создание цепной перевязки позволяет создать прочную стену, закладываемую в монолит всей конструкции.
• Многорядные вариант – не предъявляются жесткие требования и не накладываются ограничения на применение тычка в каждом ряду выкладываемого кирпича.
• Облегченный вариант имеет следующую особенность. Фактически здесь возводятся 2 полосы стен, среднее пространство между которыми заполняется различными утеплительными материалами.
• Армированный способ создания перевязки позволяет укрепить общую конструкцию, что часто используется как частныйвид возведение стен при необходимости увеличить жесткость.
• Декоративный вариант кладки применяется, когда необходимо украсить фасад или создать определенную композицию.

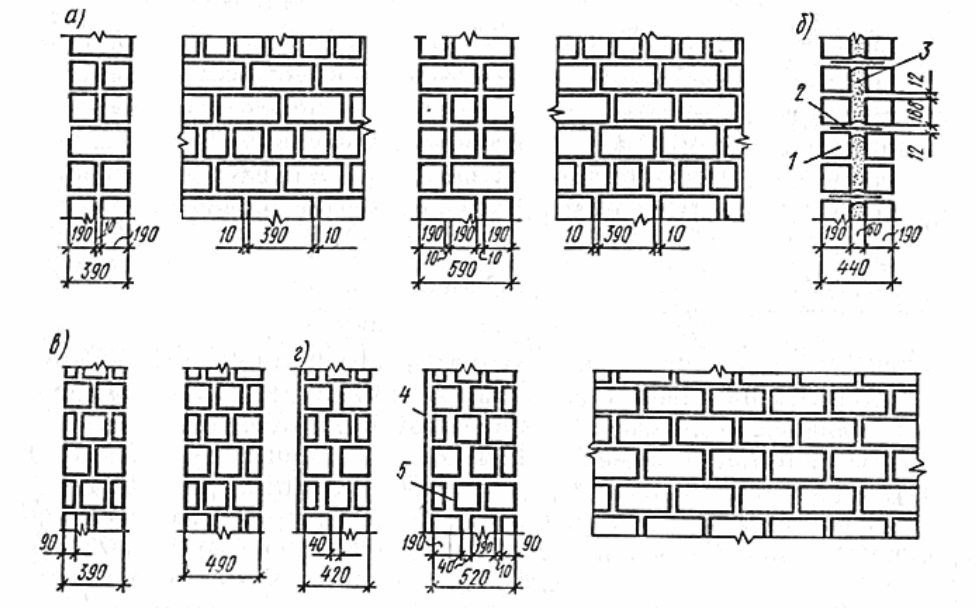

Также на размеры несущих стен влияет то, какой вариант из ниже представленных выбирается:

• В полкирпича.
• В один.
• В 1,5.
• В 2 элемента.
• В 2,5 штуки.

Последние 2 варианта годятся, при возведении строений, показывающих высокие теплоизоляционные характеристики в суровых зимних условиях.

Также применяют следующие правила:

• Возводя наружные стены, чаще используют кладку в 1,5 или 2 кирпича.
• Чтобы несущие, центральные внутренние стены имели достаточную жесткость, необходимо использовать кладку в 1,5 кирпича.
• Для перегородок рекомендуют усиливать кладку в 0,5 кирпича дополнительно арматурой.
• Дальнейшее оштукатуривание кирпичных стен требует не заполнения швов на глубину приблизительно от 1 до 2 см. Выполняется в обязательном порядке перевязкашвов.

Минимальный показатель толщины кирпичных стен

Любая стена, внутренняя и внешняя, должна отвечать трем основным параметрам:

• Устойчивости, надежности и прочности. Именно толщина наружных стен и внутренних перегородок обеспечивает эти параметры.
• Долговечность всей конструкции – она зависит не только от ширины стены, но и от типа выбираемого материала. Так, силикатный кирпич достаточно быстро разрушается в условиях повышенной влажности. Тогда как именно стандартный обожженный кирпич из глины показывает в таких условиях длительный срок службы.
• Изоляционные свойства, как тепло-, так и звуко-. На этот параметр непосредственно влияет ширина несущей стеныи перегородок.

Исходя из этого, определена минимальная толщина несущей кирпичной стены, которая составляет — 1/20 или 1/25 от высоты этажа. Так, чаще всего в конструкции до 5 м высотой, используют минимальную несущую стену шириной всего лишь 25 см, что составляет кладку в 1 кирпич.

Оптимальные показатели и нормы по ГОСТ толщины кирпичной стены

Но такие показатели и размеры стен совершенно не говорят о том, что их следует применять в строительстве, если хочется получить долговечное и качественное здание, которое будет иметь высокие теплоизоляционные и звукоизоляционные свойства. Несмотря на то, что эти цифры вписываются в стандартные показатели, все же лучше использовать повышенные параметры, которые будут вписываться в оптимальные интервалы. Для этого применяют СНиПы или стандарты. Так толщина стены из кирпича по ГОСТу зависит от ряда параметров, устанавливаемых по чертежу.

Для внешних стен

Для наружной стены, возводимой из силикатного кирпича:

• Выкладыванием в 1,5 кирпича, толщина наружной стены должна быть 380 мм и более.
• Размещая 2 кирпича, толщина достигает 510 мм.

Когда используется керамический пустотелый кирпич, то необходимо выдерживать следующие параметры:

• Если выложить в 1,5 кирпича, то формируется толщина наружной стены в 380 мм и более.
• Когда возводят конструкцию в 2 кирпича, то получают стену в 510 мм и более.

Но эти параметры говорят лишь о том, насколько жесткой получается стена при том или ином типе используемой кладки. Важно также учитывать, насколько сильные морозы в зимний период возникают в том или ином регионе, чтобы здание сохраняло свои теплоизоляционные показатели.

Вот, на что необходимо ориентироваться в толщине стен.

Если температурный показатель зимой находится в пределах до -20°С, то:

• Толщина для силикатного и глиняного полнотелых кирпичей составляет оптимально 510мм.
• Для таких же типов, но пустотелых позволительно уменьшить этот параметр и довести его не менее, чем до 380 мм.

Когда зимой морозы опускаются до -30°С, вот на какие размеры стоит ориентироваться:

• Для силикатного и глиняного полнотелого кирпича элемент строения имеет ширину 640 мм.
• Для пустотелых 510мм.

Когда зимние температурные показатели опускаются до -40°С, то ориентируются на следующие цифры:

• Глиняный и силикатный полнотелый формируют стену 770 мм.
• А при пустотелом типе укладки 640мм.

Для внутренних стен и перегородок

Чтобы возвести межкомнатную перегородку, не нуждающуюся в усиленной жесткости, достаточно применить кладку в 0,5 кирпича. В этом случае ее толщина составляет 12 см. Такие варианты стен чаще всего создавались в хрущевках и их основным недостатком является то, что звукоизоляция недостаточна и не обеспечивает нужных параметров для комфортного проживания.

Когда необходимо усилить стену то ее ширину доводят до 25 см и используют кладку в один кирпич. Чаще всего это нужно, когда между комнатами требуется создание более качественную шумоизоляцию.

Если это несущая стена, то лучше использовать кладку в 1,5 кирпича. При этом создается достаточная жесткость, чтобы выдержать высоту двухэтажного строения. Толщина стены в этом случае составляет 38 см.

Учитывая выше представленные параметры и показатели можно сориентироваться при строительстве кирпичного дома в один или несколько этажей какую толщину стен применять для наружных плоскостей А какие можно себе позволить для возведения перегородок между комнатами. Приведённые данные позволят подобрать оптимальный параметр ширины в зависимости от климатических условий где возводятся строение.

Видео: Кладка стен из кирпича

Как узнать толщину стены в квартире

Толщина стен панельного дома

Очень часто в квартире мы хотим повесить на стену телевизор, полочку или может быть просто картину, а сверлить отверстия в стене панельного дома боимся. А вдруг сверло пройдет насквозь? А для того, чтобы не боятся, необходимо знать толщину и типы стен в панельных домах, о чем я и расскажу в этой статье.

Как правило, производители панелей не отходят от стандартных размеров, поэтому толщина таких стен, в принципе, предсказуема, в отличие от толщины кирпичной стены индивидуального дома.

Стены, как мы знаем, делятся обычно на три вида:

• наружные
• внутренние несущие
• внутренние перегородки

Наружные стены панельного дома

Эти стены самые толстые и бывают двух видов:

• однослойные наружные стены, состоящие из легких бетонов
• многослойные стены, состоящие из железобетона и, как правило, пенополистирольных плит

Однослойные панели

Чаще всего однослойные панели изготавливаются из керамзитобетона толщиной 300-350 мм, в зависимости от климатической зоны. Керамзитобетон подходит для этих целей, как по прочности, так и по теплопроводности.

Попадаются однослойные плиты, состоящие из ячеистого бетона. Толщина таких панелей так же колеблется от 300 до 350мм.

Многослойные панели

Чаще всего такие панели состоят из двух слоев железобетона (наружный и внутренний) и пенополистирольных (пенопластовых) плит между ними. Стандартная толщина такой стены – 380мм.

• Внутренний железобетонный слой – 80-100 мм (ранее слой был тоньше).
• Наружный железобетонный слой – не менее 60 мм.

В качестве утеплителя используется обычно пенополистирол, так как минеральная вата слишком «мягкий» материал, и если его используют для производства панелей, то очень редко.

Толщина внутренних стен панельного дома

Внутренние стены бывают тоже двух видов, во-первых, это несущие стены, на которых и держится вся конструкция дома, ну а во-вторых, это внутренние перегородки, которые служат исключительно для разделения площади дома или квартиры на комнаты.

Толщина несущих стен панельного дома

Несущие панели железобетонной конструкции обычно бывают от 140 до 200 мм толщиной. Если быть более точным, то наиболее часто встречающиеся панели, у которых толщина 140мм, 180мм и 200мм.

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

В большинстве панельных домов внутренние перегородки состоят из гипсобетонных панелей, толщина которых не превышает 80мм. Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Как отличить несущую стену панельного дома от перегородки

При перепланировки квартиры необходимо точно знать, где расположены несущие стены, которые нельзя трогать, а где просто внутренние перегородки, которые можно снести, перенести и т.д.

Помните! При переносе или сносе стен в квартире, необходимо предварительно заказать проект перепланировки у, имеющей на то лицензию, организации. Если этого не сделать, и без согласований изменить планировку, то в будущем могут возникнуть проблемы с оформлением, переоформлением вашей квартиры.

И так, продолжим. Самый простой способ, без чертежей и проектов определить где несущая стена, а где нет – померить толщину стены рулеткой или линейкой.

Я уже говорил о толщине несущих стен, она начинается от 120мм. Поэтому берем линейку и меряем стену, если больше или равна 120мм, то эта стена несущая, если меньше, то перегородка.

Таким методом можно довольно точно определить вид стены, так как в большинстве случаев панели панельного дома имеют стандартные размеры, но необходимо помнить, что толщина стены замеряется без отделочных слоев, т.е. без штукатурки, обоев, дополнительных внутренних утеплителей и так далее.

Как определить несущую стену в квартире

Жители малогабаритных и неудобных квартир, особенно хрущевок, зачастую стараются сделать перепланировку. Воплотитьсвои идеи в жизнь в многоэтажном доме проблематично, поскольку многие стены являются несущими. Именно эти стены обеспечивают безопасность проживания согласно технической конструкции дома.

Перепланировка — что это?

Перепланировка — это изменение конфигурации квартиры. Жилищный кодекс гласит о необходимости внесения этих изменений в техпаспорт и одобрения соответствующих органов. К перепланировке относятся перенос оконных и дверных проемов, изменение стен и перегородок, разделение больших комнат, перенос кухни или санузла.

Обычно перепланировка ограничивается удалением межкомнатных перегородок. Но необходимо точно знать, какие стены разрешается сносить, а какие трогать нельзя. В противном случае снос может изменить воздействие сил на остающиеся ниже поверхности, а потолочные перекрытия без опоры могут рухнуть, не выдержав нагрузки. Не забывайте, что стены не только делят помещение на комнаты, но и являются опорой для потолочного перекрытия выше находящихся подобных элементов конструкции.

Как определить несущую стену в квартире быстро

Как правило, несущие стены находятся под углом 90 градусов к балкам перекрытия. Если само перекрытие изготовлено из бетонных плит, то их концы находятся на поверхности несущей конструкции. Как правило, это наружные, межквартирные или межблочные стены. В самой квартире обычно выполнены только перегородки.

Самый простой и верный способ определения несущих стен — это посмотреть конструктивный план сооружения, он находится в управлении капстроительства. Сможет еще помочь и техпаспорт квартиры, который есть у владельцев, но чтобы в нем разобраться, необходимо умение разобраться в строительных чертежах. Если план не удалось заполучить, то будем определять несущую стену по толщине и местонахождению.

Несущие стены в панельных домах

В наше время самыми распространенными стали панельные дома. В квартирах таких домов большинство стен несущие, поэтому многие планировочные задумки реализовать не удастся. Определить такую стену можно самым простым способом -измерить ее толщину. Перегородки имеют толщину 8 — 10 см, а несущие стены — 14 — 20 см. Как правило, в панельных домахперегородки между комнатами сделаны из гипсобетонных панелей толщиной 8 см. Внутри квартиры обычно несущими стенами служат железобетонные панели толщиной от 14 до 20 см. Делаем вывод: если толщина измеряемой стены меньше 12 см, то это просто перегородка, а если этот показатель больше — то перед нами несущая стена. При измерении следует вычесть толщину отделочных слоев. Поэтому перед измерением удалите штукатурку в некоторых местах.

Несущие стены в кирпичных домах

Дома из кирпича — это сталинки, хрущевки и современное жилье по специальным проектам. Эти дома имеют толщину стен взависимости от количества кирпичей. В таких домостроениях толщина стен может быть 25 см, что равняется двум кирпичампо 12 см и 1 см шов, 38 см, 51 или 64см. Толщина несущих стен в домах их кирпича не менее 38 см. Для выполнения внутриквартирных перегородок обычно используют кирпич или гипсобетонные блоки, их толщина 8 или 12 см. Межквартирные немного толще — 25 см. Что касается нужных нам несущих стен, то их выкладывают из кирпича толщиной от 38 до 64 см.

Современные дома довольно схожи по конструктивным решениям. К примеру, кирпичные хрущевки строились по схеме с 3-мя продольными несущими стенами, их устойчивость обеспечена за счет поперечных диафрагм жесткости. Плиты при этом опираются на продольные несущие стены или же на балки, уложенные на эти стены. Чаще всего эти внутриквартирные стены служат перегородками и не могут быть помехой изменению планировки.

Несущие стены в монолитных домах

Для выяснения расположения несущих стен в монолитных домах желательно увидеть архитекторский план этажа, он находится в управляющей компании. Такая необходимость связана с огромным разнообразием индивидуальных конструктивных решений, поэтому очень сложно без соответствующей документации определить, где находится несущая стена. Монолитные сооружения могут иметь несущие стены, колонны и пилоны. В монолитно-каркасных строениях несущиестены могут отсутствовать.

Несущие стены в монолитно-каркасных домах

В монолитно-каркасных строениях толщина стен обычно равняется 20, 25 и 30 см, поэтому если интересующая стена меньше 20 см, то это просто перегородка. Но бывают случаи, когда перегородка изготовлены из пеноблоков, тогда ее толщина составляет больше 20 см.

После определения всех несущих стен можно приступать к планированию изменений в квартире, учитывая все ограничения. Не забывайте, что требуется разрешение для перепланировки, создание проекта и одобрение его всеми необходимыми службами.

Определение несущей стены в квартире

Дата размещения статьи: 29.11.2015 12:12

В теплые летние дни делать ремонт удобнее всего. Поэтому большинство владельцев квартир или домов стремятся улучшить свое жилье именно летом. При этом очень важно определить несущие стены.

Стена является несущей, если она является опорой для составляющих конструкции, расположенных на этажах выше. Иногда функцию таких стен выполняют балки, колонны, которые также поддерживают конструкцию. При выполнении ремонта квартир нужно обращать на это особое внимание.

Если при перепланировке были допущены ошибки, в результате чего несущая стена была уничтожена, то будут очень неприятные последствия – по зданию пойдут трещины, обрушатся перекрытия. Поэтому правильная перепланировка жилья подразумевает предварительное изучение помещения, чтобы знать точно, какие стены разрушать можно.

Все работы по перепланировке правильно выполнят только специалисты с инженерскими знаниями, причем от объема работ это не зависит, так как это может быть удаление и небольшой части стены, и всей стены. Именно поэтому перед началом перепланировки нужно пригласить сотрудников из БТИ, и если они разрешат проводить работы, то отметят, какие стены можно без проблем подвергать изменениям. Затем уже можно тщательно распланировать работы и договариваться с исполнителями.

Компания “Тетра-Сфера” занимается ремонтом квартир в Ульяновске и обладает большим опытом работ в области перепланировки помещений.

Получив документы, разрешающие перепланировку, не откладывайте начало ее выполнения надолго. Жилую площадь, где была проведена незаконная перепланировка, продать не разрешается. Но если продажа была совершена, то нужно проводить узаконивание сделанной переделки, а это нелегко сделать. Если вы желаете узнать все о стенах в вашем жилье до официального решения, то прочтите ниже советы о том, как можно сделать это самостоятельно.

Методы, позволяющие определить несущие стены

Наиболее простой способ – взять план здания в управлении капитального строительства, расположенном в Исполкоме города. Также информацию можно взять из технического паспорта жилой площади, однако понять все сможет только тот, кто разбирается в строительных чертежах.

Однако в том случае, если у вас не получилось добыть документы, вы сможете сами найти несущую стену, зная ее толщину и местоположение.

Насколько толстой является стена?

У здания из кирпичей стены, которые имеют толщину более 38 см, являются несущими. Как определить эту толщину? Она зависит от того, сколько в ряду кирпичей. У кирпича ширина 12см, а между ним и другим кирпичом расстояние (шов) в 10 мм. Поэтому, например, стена шириной в 3 кирпича с учетом швов будет иметь ширину 380 мм и так далее. Перегородки между помещениями делают из этого же материала либо блоков. У таких стенок обычно не очень большая толщина – до 18 см. А стены, отделяющие одну квартиру от другой, строят обычно толщиной в 25см.

У домов, возведенных с помощью панелей, стены толщиной более 14см являются несущими, причем таких стен больше, чем обычных. Из-за этого реализовать свои планы нелегко. Толщина перегородок в панельном здании небольшая – до 10см. В зависимости от серии постройки бывают в таких домах и менее толстые несущие стены – примерно в 12см. Что же делать в таком случае? Является ли подобная стена несущей или же это просто толстая перегородка? Ответить на этот вопрос сможет инженер из организации, выдающей результат по техническому заданию плана, предоставленного вами.

Определяют толщину стены, не учитывая слой штукатурки, обои, поэтому рекомендуется измерять по истечении работ по очистке стен от отслуживших отделочных материалов.

Монолитные здания имеют несущие стены толщиной свыше 20см. Если вы живете в таком доме, то лучше возьмите у застройщика чертеж вашего этажа. В настоящее время очень много самых разных вариантов архитектурной планировки, что усложняет поиск несущей стены, так как толщина ее не всегда будет верным ориентиром. К примеру, монолитно-каркасное здание иногда не имеет несущих стен. В отдельных случаях обычная перегородка толстая, более 20см. Поэтому здесь поможет разобраться только план, отражающий архитектурные особенности постройки.

Определяем главную стену по ее местоположению

Стены снаружи образуют собой внешний каркас здания, они и считаются несущими. Также ими являются стены, выходящие к лестнице, стены внутри жилья, обращенные к квартирам соседей.

Если после определения несущих стен на жилплощади возникла необходимость внести изменения в них, то не убирайте главную стену целиком, верхние перекрытия должны ею поддерживаться. Так что удалить можно лишь часть стены, а получившуюся дыру оборудовать подпорными конструкциями из металла, впоследствии скрыв их с помощью фальш-балок. Если же вы убираете стенку целиком, то обеспечьте должную поддержку перекрытий стойками либо колоннами. Их толщина, местоположение должны регламентироваться профессионалами при выдаче разрешения на перепланировку жилой площади.

Обратите внимание – не пропускайте мимо ушей советы специалистов при проведении работ по перепланировке при ремонте квартиры, не принимайте самостоятельных решений, так в таком случае вы рискуете нанести вред не только своему жилью, но и квартирам соседей.

Доверьте проведение ремонта квартиры профессионалам. Компания “Тетра-Сфера” поможет сделать ваше желище комфортным и уютным.

Как определить является ли стена несущей?

Вопрос от Алевтины: Подскажите, пожалуйста, как определить является ли стена, в которой мы хотим сделать проем, несущей?

Ответ: Алевтина, если мы говорим о несущей стене в кирпичном доме, то пробивка проема возможна. Обратите внимание, что данный проем требует конструктивного усиления по периметру металлическим каркасом и в проекте перепланировки квартиры появится дополнительный конструктивный раздел, отражающий узлы и детали этого усиливающего каркаса. Стоимость такого проекта будет выше.

Если речь идет о пробивке проема в несущей стене панельного дома, то это делать запрещено, и мы такие проекты не оформляем.

Для того, чтобы самостоятельно определить, какие стены являются несущими, можно воспользоваться следующими рекомендациями:

• На поэтажном плане в техническом паспорте БТИ, как правило, несущие стены в квартире изображены большими по толщине, а не несущие (перегородки) меньшими по толщине.
• Можно считать, что стены толщиной менее 12-15 см в панельных домах и менее 25-30 см в кирпичных – несущими не являются.
• Можно посмотреть, как лежат плиты перекрытий. Стены, на которые они опираются, являются несущими.
• В кирпичных домах чаще всего несущими являются:

– наружные (фасадные) стены,
– стена, разделяющая дом посередине и идущая параллельно наружным стенам,
– межквартирные стены,

– стена между квартирой и лестничной клеткой.

• Как правило, внутри квартиры все стены не являются несущими, но бывают исключения.
• В панельных домах несущими являются все те же стены, что и в кирпичном, а также большинство внутренних стен, перпендикулярных наружной (фасадной) стене дома.

Несущие стены в кирпичных домах
Толщина стен в кирпичных домах кратна размеру кирпича (120мм): 120мм+10мм (толщина вертикального шва раствора) +120мм и так далее.. Таким образом кирпичные стены могут иметь следующие толщины: 120, 250, 380, 510, 640мм и т.д. + отделочные слои. Несущие стены в кирпичных домах имеют толщину от 380мм. В 90% кирпичных жилых домов внутренние межкомнатные перегородки выполнены из кирпича или гипсобетонных панелей толщиной 120 и 80мм. Несущие внутренние и наружные стены в домах из кирпича имеют толщину 380, 510 и 640 мм. Таким образом, если толщина стены в квартире оказалась меньше 380мм, то она является не несущей.

Несущие стены в панельных домах
В панельных зданиях толщина несущих стен варьируется от 140 до 200мм, толщина перегородок – от 80 до 100мм. В 90% панельных домов внутренние несущие стены – это железобетонные панели толщиной 140,180 или 200мм, перегородки – гипсобетонные панели толщиной 80мм. В некоторых старых сериях панельных домов встречаются несущие стены толщиной 120мм. Таким образом, если толщина стены в панельном доме меньше 120мм, то это значит, что она является перегородкой, а если больше 120мм – то это несущая стена. Следует отметить, что отделочные слои стен (штукатурка, обои) могут вносить корректировки в её толщину, однако в панельных домах обычно они не превышают 50мм и не оказывают существенного влияния. Если есть возможность, для чистоты замеров штукатурный слой лучше удалить.

Несущие стены в монолитных домах
Монолитные дома наиболее разнообразны по своему архитектурному и конструктивному решению. В жилых монолитных домах обычно сочетаются и монолитные несущие стены, и колонны, и пилоны (колонны прямоугольного сечения), и балки. Часто пилоны бывают “утоплены” в наружных стенах и внутренних перегородках. Толщина монолитных несущих внутренних стен и пилонов обычно составляет 200, 250 и 300мм. Размеры колонн бывают ещё больше. Таким образом, если Вы измерили толщину стены и она оказалась менее 200мм, то это перегородка. Но, если толщина стены составляет, к примеру, 200мм, то это ещё не значит, что она несущая, потому что в монолитных домах перегородки могут быть и более 200мм (например из пеноблоков).
Если у Вас монолитная новостройка, то наиболее простой способ узнать исчерпывающую информацию о несущих стенах Вашей квартиры, это попросить в управляющей компании или отделе продаж план Вашего этажа из архитектурного раздела проекта здания (“рабочку”). Обычно это бывает не сложно, а на самом плане отчетливо видны внутренние несущие стены, перегородки, размеры.

— перевод на немецкий — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Конструкционные трубы имеют одинаковую толщину стенки .

5. Profilrohre verfügen über eine einheitliche Wandstärke .

Если вы нажмете MinThickness, введите значение минимально допустимой толщины стенки и нажмите ENTER.

Wenn Sie auf Min Dicke (MinThickness) klicken, geben Sie einen Wert für die minimal zulässige Wandstärke ein und drücken Sie die EINGABETASTE.

Способ по п.2, в котором указанный один материал осаждают, высвобождая тонкую стенку толщиной .

Verfahren nach Anspruch 2, wobei das erste Material mit geringer Wandstärke aufgetragen wird.

Толщина стенки кружки достигла 4,95072.

Нажмите «Подтвердить», и модель обновится с новым значением толщины стенки .

Wählen Sie Bestätigen (Подтвердить). Das Modell wird dann mit dem neuen Wert für die Wandstärke aktualisiert.

По умолчанию оболочка создает геометрию с постоянной толщиной стенки .

Eine Schale erzeugt standardmäßig eine Geometrie mit konstanter Wandstärke .

Жалюзи по п.5, в которых толщина стенки одинакова.

Luftleiteinrichtung gemäß Anspruch 5, worin die Wandstärke gleich ist.

Вы можете указать постоянную толщину стенки для всех граней.

Sie können eine einheitliche Wandstärke für all Flächen festlegen.

Устанавливает толщину стенки для детали, выбранной в предварительном просмотре результатов спецификации.

Legt die Wandstärke für das in der Rohrklassen-Ergebnisvorschau ausgewählte Teil fest.

Толщина стенки имеет решающее значение для размера детали.

Die Wandstärke ist für die Stückgröße maßgeblich.

Кроме того, улучшенные свойства пайки позволяют уменьшить толщину стенки диммирующей крышки.

Zudem kann durch die verbesserten Schweißeigenschaften die Wandstärke der Abblendkappe reduziert werden.

Установите минимальную и максимальную толщину стенки для анализа.

Legen Sie die minimale und maximale Wandstärke für die Analyze fest.

Производит полую деталь с заданной вами толщиной стенки .

Erzeugt ein hohles Bauteil mit der von Ihnen Definierten Wandstärke .

Используйте эту технику для представления однородной толщины стенки .

Dieses Verfahren eignet sich zur Darstellung einer einheitlichen Wandstärke .

Он также анализирует, соответствует ли деталь минимальной и максимальной толщине стенки .

Dabei wird auch analyysiert, ob das Bauteil die Vorgaben für die minimale und maximale Wandstärke einhält.

Вы можете выбрать деталь и присвоить ей толщину стенки .

Sie können ein Teil auswählen, um seine Wandstärke zuzuordnen.

Введите 2 мм, чтобы указать толщину стенки .

Устанавливает расширенные настройки по умолчанию, такие как , толщина стенки , длина зацепления и внешний диаметр.

Legt erweiterte Vorgabewerte wie Wandstärke , Einschraub- bzw.Einstecktiefe und Außendurchmesser fest.

Вы также можете указать толщину стенки для каждого размера.

Weiterhin können Sie für jede Größe eine Wandstärke angeben.

Создайте полость в детали с указанной толщиной стенки .

Bei diesem Werkzeug wird die festgelegte Wandstärke verwendet, um in einem Bauteil einen Hohlraum zu erstellen.

толщина стенки — Голландский перевод — Linguee

Что касается анализа занижения цен при реализации украинских труб, то следует отметить, что заинтересованные стороны [. ..] не предоставил информацию о вне […] диаметр a n d толщина стенки t h при было достаточно […] , чтобы Комиссия могла войти в группу […] товаров таким же образом, как и в случае импорта из Хорватии. eur-lex.europa.eu	Bij het onderzoek naar de prijsonderbieding bij Oekraïnse buizen moet erop worden gewezen dat de betrokken partijen geen […] gegevens verstrekten in verband met de […] uitwendige диаметр en de dikte van d e wand, die toereikend […] Waren om de Commissie in staat […] te stellen de producten op dezelfde wijze in te delen als de producten die uit Kroatië werden ingevoerd. eur-lex.europa.eu
Потенциальными слабыми местами являются, прежде всего, сварные швы в ta n k стенка , th e толщина стенки d придатки применяются такие как клапаны и краны. onderzoeksraad.nl	Potentieel zwakke plaatsen zijn vooral de lasnaden in de ketelwand, de wanddikte en de aangebrachte appendages zoals ventielen en kranen. onderzoeksraad.nl
Для соединений DN 150 на трубах из керамической глины с th a толщиной стенки o f 2 5-40 мм. steinzeug-keramo.com	Voor aansluitingen DN 150 op gresleidingen met wanddiktes van 25 tot 4 0 mm . steinzeug-keramo.com
Стойки скважин должны иметь минимальный размер сечения 80 x 80 мм с 5 м м толщиной стенки a n d стали марки S355 в соответствии с EN 10210. poferrymasters. com	De afmetingen van de steunen moeten minimaal 80 x 80 mm zijn met een wanddikte van 5 mm en staalkwaliteit S355 overeenkomstig EN 10210. poferrymasters.com
Благодаря высокой прочности на растяжение этого сплава можно создать хорошо сбалансированный каркас, который будет жестким, но при этом удобен и имеет небольшой вес, путем локальной оптимизации t h e толщиной стенки . koga.com	Door de hoge treksterkte van deze legering is mogelijk een uitgebalanceerd frame met local geoptimaliseerde wanddiktes te made dat stijf maar toch comfortabel is en een laag gewicht heeft. koga.com
Были проведены различные испытания с новыми типами сырья, чтобы выяснить, можно ли добиться экономии веса за счет уменьшения т h e толщины стенки o f t he упаковка. mikocoffee.com	Er werden verschillende testen uitgevoerd met nieuwe types grondstoffen, om na te gaan of een gewichtsbesparing kan worden verwezenlijkt door het verminderen van de wanddikte van de verpakkingen. mikocoffee.com
по сравнению с […] с l ar g e стенка t h ic узлы домкратных труб из керамической глины, что представляет собой незначительные потери s o o толщина стенки . steinzeug-keramo.com	In vergelijking met d e grote wanddiktes van gres d oorpersbuizen betekent dit slechts een verwaarloosbaar verlies aan […] wanddikte. steinzeug-keramo.com
Также с тройной закалкой и вари ab l e толщина стенки f o r прочность при минимальном весе. koga.com	Verder driemaal gehard en met variabele wanddikte voor sterkte bij een zo laag mogelijk gewicht. koga.com
T h e толщина стенки a n d количество слоев ткани / ткани в пневмобаллонах соответствует исходным спецификациям. dieseltechnic.com	De wanddikte en het aantal lagen textielweefsel van de luchtbalg voldoen aan de oorspronkelijke richtlijnen. dieseltechnic.com
В ответ на претензию компании Комиссия пояснила в письме, что т h e толщина стенки o f труба пропорционально связана с ее весом и, таким образом, косвенно покрывается по сравнению. eur-lex.europa.eu	В «Antwoord hierop heeft de Commissie de onderneming» в его кратком изложении встречается, что wanddikte van een buis evenredig является het gewicht ervan и косвенным bij de vergelijking в анмеркинге. eur-lex.europa.eu
Выхлопная система бесплатна при условии, что она сделана из мягкой или нержавеющей стали […] с минимальной толщиной стенки im u m толщиной стенки o f 1 мм. bravoracing.be	Het uitlaatsysteem is vrij vanaf de cilinderkop uitgang, op voorwaarde dat het van zacht of roestvrij staal — […] gemaakt met een min im ale dikte van 1 mm. bravoracing.be
Поверните […] сборки и плотно сожмите шов изнутри, чтобы получить хорошее клеевое соединение по en ti r e толщиной стенки . armaflex.de	Keer het geheel om en druk de naad vanaf de binnenkant stevig aan zodat langs de hele wanddikte een goed hechtende verbinding ontstaat. armaflex.de
Зажимные пластины можно выбрать по размеру на основе t h e толщины стенки o f t he шланг. eriks.cz	De klemplaten kunnen per maat, an de hand van de wanddikte van de slang gekozen worden. eriks.nl
Эта технология может означать конец энергетических и материальных потерь «cons ta n t — толщина стенки — p r od ucts» во многих Приложения. vhk.nl	Deze techniek kan het einde van de energie- en materiaal- verspilling van de «konstante-wanddikte-produkten» betekenen voor veel toepassingen. vhk.nl
Отличная термостойкость, высокая температура […] нагрузка и агрегат fo r m толщина стенки a r e характеристика […] за высшее качество. aluglas.nl	De excellente thermische schokbestendigheid, hoge […] temperatuurbelasting en u ni form e wanddikte z ijn ke nmerkend […] voor de superieure kwaliteit. aluglas.nl
Из четырех тестовых критериев ri, , , , , , , , , толщина стенки , , , , d, , , e, , , ve , скошены наименее приятно. ikt.de	Van Alle vier de proefcriteria on twikkelt de wanddikte zich het onaangenaamst. ikt.de
Рекомендуемый шаг зубьев находится в области, где внешний диаметр соответствует t h e толщиной стенки o f t he труба, которую нужно разрезать. bahco.com	De aanbevolen tandsteek vindt u in het veld waarin de buitendiameter samenkomt met de wanddikte van de te zagen pijp. bahco.com
Такие системы выдерживают более высокое внутреннее давление, чем обычные трубы из ПВХ с толщиной стенки м e . tessenderlo.com	Een dergelijk systeem weerstaat een hogere inwendige druk dan een normale pvc-buis met dezelfde wanddikte. tessenderlo.com
Формованный стальной корпус с минимальной толщиной im u м толщиной стенки a n d сварными направляющими воронками обеспечивают высокую прочность и жесткость при малой подвижной массе. schaeffler.de	Ultradunne wanden in gevormd staal voor de behuizing en de gelaste verdeeltrechters creëren een hoge vermoeidheidsweerstand en stijfheid bij een gering bewogen massa. schaeffler.nl
Отметим, что с энергетической точки зрения приведенный выше пример является субоптимальным, поскольку технология производства позволяет использовать только один материал и предписывает более или менее минус ta n t толщина стенки . vhk.nl	Nota Bene: bovenstaand voorbeeld находится в energy opzicht nog niet optimaal, omdat vanwege de technologie slechts én materiaal en én min of meer konstante wanddikte moet worden toegepast. vhk.nl
Рекомендуемый шаг зубьев для резки профилей находится в области, где ширина соответствует t h e толщине стенки o f t he profile. bahco. com	De aanbevolen tandsteek voor het zagen van profielen vindt u in het veld waarin de breeding samenkomt met de wanddikte van het profile. bahco.com
Сферическая опора и […] Сферические микрометры с опорой / шпинделем используются для измерения толщины изогнутых деталей, таких как подшипники штока или кривошипа, и pi p e толщина стенки . mitutoyo.com	Van deze schroefmaat hebben spindel en aambeeld een kleinere Diameter voor metingen in gleuven, spiebanen en holtes встречает диаметр kleine. mitutoyo.nl
Чтобы гарантировать морозостойкость, требуется resi du a l толщина стенки o f 1 80 мм. kemperolpe.de	Также гарантия для грузовых автомобилей является минимальным размером фургона 18 0 мм v или eist. kemperolpe.de
Для всех o th e r толщина стенки , t he глубина отверстий должна быть в пределах 40 мм от противоположной стороны. ie01.webdms.sika.com	Voor elke andere muurdikte, dient de diepte te reiken tot 40 mm ten opzichte van de andere zijde. nld.sika.com
В соседней таблице указано значение s o f толщина стенки f o r различных материалов, которые уменьшают интенсивность микроволн вдвое. thermo.com.cn	De hiernaast vermelde tabel geeft de waarden van wanddikten van verschillende materialen welke het vermogen van de microgolven halveren. thermo.com.cn
Средние результаты для […] модуль упругости и прочность на изгиб остаются практически такими же, как и в предыдущем году, где относительно a s толщина стенки p r или дает худшие результаты испытаний в этом году. ikt.de	De gemiddelde resultaten van E-module en buigvastheid blijven vergeleken met het jaar ervoor bijna gelijk, terwijl de wanddikte slechtere proefresultaten laat zien. ikt.de
EN 374 для защитных перчаток от химикатов требует испытаний на устойчивость к проникновению многочисленных химикатов, которая уменьшается пропорционально t h e толщиной стенки o f t he перчатки. sempermed.com	De EN 374 voor chemicaliën-beschermhandschoenen schrijft de controle van de permeatieweerstand tegen tal van chemicaliën for die evenredig met de handschoenwanddikte zinkt. sempermed.com
Для этого анкер с резьбой обладает такими же отличными показателями вытяжки, как и . […] анкерные винты — a толщина стенки o f требуется 1 ,6 мм. dr-hahn.eu	De hoge uittrekwaarden van de schroefankers vinden we ook terug bij de ankerschroeven bij […] profielwanden met ee n mini мужской dikte фургон 1,6 мм . dr-hahn.eu

Толщина стенки — Видеоурок по CATIA

Обзор Стенограммы Файлы упражнений Просмотр в автономном режиме

Детали курса

Литье под давлением требует особого подхода к дизайну.Вам необходимо учитывать поведение пластика при его впрыскивании и охлаждении. Также нужно продумать, как ваша деталь будет извлекаться из формы. CATIA V5 имеет специальные функции, облегчающие этот процесс. В этом курсе вы можете узнать, как использовать CATIA для создания и подготовки проектов для производства с помощью литья под давлением. Узнайте, как заранее задать направление инструмента, поверхность разъема и другие параметры, и спроектируйте пресс-форму с учетом этих важных входных данных. Инструктор Стивен Марджие (Steven Marjieh) — генеральный директор компании Class A Surfacing — объясняет, как создать сторону B формы, отрегулировать толщину стенки, добавить ребра для устойчивости, вставить выступы для винтов и фиксаторов и закончить готовую деталь, чтобы подогнать, закончить и собрать идеальны.

Инструктор

• Стивен Марджие

  Адъюнкт-профессор муниципального колледжа Макомба

  Стивен Марджие — генеральный директор Class A Surfacing.

  Стивен был дизайнером высшего уровня в различных CAD-системах и дисциплинах более 20 лет. На протяжении своей карьеры он развивал навыки обратного проектирования, управления данными и проектирования для производства. Стремясь поделиться своими знаниями с другими, он предлагает консалтинговые услуги, чтобы помочь дизайнерам ускорить процесс проектирования и разработки.

  Узнать больше Видеть меньше

Навыки, описанные в этом курсе

Зрители этого курса

7907 человек смотрели этот курс

Связанные курсы

Проектирование литой детали в CATIA

«

— [Инструктор] Еще одна очень важная проверка, которую вы должны выполнить, — это проверка толщины стенки. Когда вы делаете что-то вроде литой детали, вы хотите убедиться, что стенки не слишком толстые в определенных областях. Очень важно проверить все, что находится под ребрами, или любые области, которые могли стать слишком толстыми для правильного формования. Итак, с помощью инструмента «Анализ толщины стенки» вы просто выбираете свою часть тела и задаете ей Допуск, равный, скажем, десятой миллиметра. Это всего лишь небольшая часть, поэтому я действительно хочу проверить очень жесткий допуск и просто нажмите «Выполнить». Что система собирается сделать, так это настроить фокус, и я хочу сосредоточиться на толстых областях, а не на тонких.Меня действительно не волнуют тонкие участки на этом. Я знаю, что нарисовал несколько довольно тонких пятен, и это нормально. Теперь толстые области превышают 2,5 миллиметра. Итак, я хочу убедиться, что у меня нет ничего большего, чем это. Теперь, как вы видите под ребрами, у меня есть…

Практикуйтесь во время обучения с файлами упражнений

Загрузите файлы, которые инструктор использует для проведения курса. Следуйте инструкциям и учитесь, наблюдая, слушая и практикуя.

Скачивайте курсы и учитесь на ходу

Смотрите курсы на мобильном устройстве без подключения к Интернету. Загрузите курсы с помощью приложения LinkedIn Learning для iOS или Android.

Толщина сплошной изоляции стен и допустимые значения U

Согласно порталу планирования, если более 25% сплошной стены отремонтировано с применением сплошной теплоизоляции, установка должна соответствовать строительным нормам.Строительные нормы и правила предусматривают, что прочная стена должна иметь коэффициент теплопередачи 0,3 Вт / м ² K или выше.

Изоляция массивных стен согласно строительным нормам

Для большинства из нас значение u не имеет большого значения — вместо этого, вероятно, легче сказать, какую толщину материала необходимо использовать для удовлетворения требований.

Как мы уже говорили ранее, в 99% случаев установки используются 3 типа твердой изоляции стен.

1. EPS (пенополистирол)
2. Минеральная вата
3. PIR плата (e.г. Целотекс)

На основании того факта, что изоляция устанавливается на традиционную сплошную стену (с коэффициентом теплопроводности 2,13 Вт / м ² K) — для достижения конечного значения коэффициента теплопроводности 0,3 Вт / м ² K необходимо использовать следующие толщины.

• EPS — толщина 88,6 мм
• Минеральная вата — толщина 108,6 мм
• Доска PIR — толщина 65,7 мм

На самом деле установщики не будут производить изоляцию до миллиметра, большинство установщиков пенополистирола установят 90 мм или 100 мм.Точно так же установщики из минеральной ваты будут использовать изоляцию толщиной 110 мм.

Изоляция в ограниченном пространстве

В некоторых случаях установка такой изоляции просто невозможна. Возьмем, к примеру, путь между двумя свойствами, который устанавливает ограничение на ширину строительных лесов, которые могут быть установлены между этими свойствами.

>>> Нажмите здесь, чтобы узнать больше о внешней изоляции сплошных стен <<<

В этом случае, когда это технически или функционально невозможно, официальная линия правительства состоит в том, что стена должна быть модернизирована до наилучшего возможного стандарта, что может быть достигнуто в течение простой окупаемости не более 15 лет.На самом деле окупаемость зависит от потребления энергии в доме, поэтому глубина используемой изоляции может в значительной степени зависеть от усмотрения установщика.

Тем не менее, ниже мы показали, как значение u изменяется для тех же 3 продуктов, если используется только 50 мм конкретного продукта.

• EPS — 0,48 Вт / м ² K
• Минеральная вата — 0,56 Вт / м ² K
• PIR — 0,38 Вт / м ² K

Очевидно, что это далеко от требований строительных норм, особенно в отношении минеральной ваты и пенополистирола, но это все же не хуже пустотелой стены с модернизированной изоляцией.
