Тёплый пол водяной на деревянном полу: Теплый пол под ламинат на деревянный пол: инструкции по монтажу

Содержание

Теплый пол под ламинат на деревянный пол: инструкции по монтажу

Автор: Яна Мокеева

Последнее обновление: Апрель 2019


Чтобы даже зимой спокойно ходить босиком, посидеть у камина или поиграть с ребенком на ламинатном полу, стоит сделать дополнительную систему обогрева. Но многих владельцев деревянных домов волнует вопрос совместимости такого устройства с пожарной и экологической безопасностью жилья.

Предлагаем разобраться, возможно ли сделать теплый пол под ламинат на деревянный пол, каковы плюсы и минусы такого решения. Мы подскажем, как выбрать оптимальный способ монтажа, а также подробно опишем технологию обустройства отопительной системы напольного типа.

Содержание статьи:

Совместим ли подогрев с ламинатом

Хотя ламинат позиционируется рекламой как деревянное покрытие, на самом деле это многослойный «пирог» из защитной пленки, бумаги, пропитанной различными смолами, и основания – плиты из спрессованных опилок. Поэтому вопрос безопасности действительно актуален.

При нагреве смола и клей выделяют фенол, фталат, толуол, печально знаменитый формальдегид и другие токсичные вещества, негативно влияющие на наше здоровье.

Выбирая ламинат, обязательно обратите внимание на его класс эмиссии и толщину, потому что для пола с подогревом лучше подойдет тонкий настил в 21-23 мм

Но важно учесть следующие нюансы:

  1. Вредоносные испарения выделяются только при сильном нагреве – от 40°C и выше.
  2. Чтобы обезопасить покрытие от перегрева и произвольного самовоспламенения, нужно установить для системы теплого пола , который будет контролировать температуру и отключать систему при превышении заданных параметров.
  3. Если не поврежден защитный слой ДСП, то даже при высокой температуре летучие вещества попадают в воздух в незначительной концентрации.
  4. Для жилых помещений с обогреваемыми полами стоит приобретать декоративное покрытие с показателем эмиссии Е0 (в крайнем случае – Е1), где концентрация летучих веществ в несколько раз ниже допустимой нормы.

Если принять в расчет эти несложные правила, под ламинат можно спокойно установить систему подогрева полов и наслаждаться комфортом в холодное время года.

Варианты обустройства теплых полов

Для теплого пола можно установить подогрева. При желании любую из этих конструкций можно спрятать под ламинат и уложить на деревянный пол, поэтому рассмотрим все варианты, чтобы выбрать лучший.

Разновидности электрических систем

Электрический теплый пол считается оптимальным решением для обогрева полов с сухой стяжкой. Он не требует создания сложной многослойной конструкции и бетонной заливки, а с его монтажом может справиться даже новичок в ремонтном деле.

Правда, существует несколько , каждая из которых имеет свои особенности и нюансы монтажа.

Основное преимущество теплых полов – распределение температуры в высоту, ведь по физиологическим причинам мы чувствуем себя наиболее комфортно, когда ноги находятся в тепле (+)

«Прародительница» теплых электрополов – кабельная систе

Теплый пол под линолеум на деревянный пол: пошаговый инструктаж


Классические системы отопления постепенно вытесняются более экономичными видами. Все чаще загородную собственность оборудуют схемами в формате теплого пола. Большое количество владельцев домов с деревянными перекрытиями желают обзавестись альтернативным обогревом, что с внедрением новых разработок стало возможным.

Мы расскажем о том, как положить теплый пол под линолеум на деревянный пол. В представленной нами статье детально разобраны варианты устройства систем напольного обогрева и технологии их реализации. Даны рекомендации по укладке линолеума поверх греющего контура.

Содержание статьи:

Почему следует выбрать именно теплый пол?

Классический вариант использования отопительных систем подразумевает наличие радиаторов, которые распространяют свое тепло при нагревании, а затем поддерживают теплоту в помещении. Как правило, батареи крепятся на определенной высоте в области размещения окон или несущих стен. Воздух в помещении постепенно прогревается.

Следуя физическим законам, теплые воздушные массы стремительно поднимаются вверх. В результате верхняя часть комнаты становится теплой, а пол – холодным.  Таким образом, большое количество энергии тратится неэффективно.

Схема действия отопительных систем разного типа. Преимущество теплого пола проявляется в равномерности распределения нагретого воздуха по всему объему помещения

При задействовании технологии теплого пола прогретые воздушные массы аккумулируются внизу, а слегка охлажденные – в верхней части, под потолком. Данный вариант распределения температур с разницей до 2-4ºС является наиболее оптимальным и комфортным для человека.

Наиболее эффективная система обогрева

Нередко владельцы домов размышляют о том, какую выбрать систему обогрева. Грамотный подход в данном деле обеспечивает нормальное функционирование проекта. На сегодняшний день существует две группы.

Вариант #1 – водяная схема отопления

По надежной конструкции из труб циркулирует . Такая форма организации полов отличается долговечностью и продуктивной отдачей тепла.

Стоимость водяной системы ниже, чем электрического, однако существуют и недостатки. Например, путь по контурам теплового пола снижает температуру теплоносителя, поэтому существует ограничение по длине линий.

Подключение водяных полов к централизованному отоплению возможно лишь после получения специального разрешения, на практике – нереально. Для этого необходимо изменить комплекс проектных документов на жилой дом

Но водяные полы вполне подходят для , особенно для первого этажа. Их подключают к котлу, что создает действительно экономичную схему.

Главной особенностью такой системы является то, что ее монтаж осуществляется «по-мокрому», в качественной . Для этого квалифицированные монтажники выдерживают заданную высоту и правила формирования цементно-песчаного слоя на деревянном полу.

Допускается положить стяжку на черновой пол, что приведет к увеличению нагрузки в несколько раз.  К тому же здесь потребуется создать качественную гидроизоляцию, которая исключит попадание любого количества влаги. Таким образом, высота пола возрастает от 8 до 12 см.

Вариант #2 – электрический отопительный контур

Особенно продуктивным и выгодным вариантом являются пленочные изделия инфракрасного типа. Нагревательные элементы представляют собой гибкие нагреватели на карбоновой основе, которые имеют ламинированную оболочку. На практике получается цельная пластина, симметрично поделенная на нагревательные секции.

Пленочные нагреватели на карбоновой основе используются при «сухом» монтаже. Данный вариант считается наиболее эффективным для формирования теплого пола с деревянным основанием

Преимуществом пленочного типа пола является то, что он отдает тепло в помещение равномерно. Конструкция служит долгое время и не нуждается в систематическом и дорогостоящем сервисе.

Типы качественного линолеума

Рациональный выбор покрытия для пола является фундаментальной основой для успешной реализации проекта пола с подогревом.

Рынок строительный материалов пестрит большим количеством и разнообразием линолеума. Для укладки изделия на пол отлично подойдут модели с высоким показателем отдачи тепла

Подбирать отделочный материал следует, исходя степени токсичности сырьевого материала.

Особенно следует акцентировать внимание на составе и безопасности специального покрытия:

  • Виниловый
    . Изделие формируется на основании ПВХ, что придает ему красивое оформление. Но при сильном нагреве материал становится источником неприятного и резкого запаха.
  • Релин. Основу производства такого линолеума составляет битум, каучук синтетического вида и качественная резина. Лицевой слой проблематично переживает нагрев, что не позволяет использовать его в жилых комнатах и помещениях.
  • Нитроцеллюлозный (коллоксилиновый). Материал имеет высокий уровень влагостойкости, но хорошо поддается горению.
  • Глифталевый (алкидный). Напольное покрытие на тканевой основе не выдерживает высоких температурных режимов, что приводит к значительным деформациям.
  • Мармолеум. экологически чистый материал имеет высокое качество изготовления, что придает ему огнеупорные и антистатические характеристики.

Профессиональные строители сходятся во мнении, что для формирования водяного теплого пола подходит линолеум мармолевого или винилового типа. Более экономичным вариантом являются алкидные модификации со специальным пленочным покрытием.

Немаловажным фактором является  возможность линолеума проводить тепло. Если данный показатель низкий, то нет никакого смысла использовать его. Остерегайтесь приобретения напольного покрытия из джута, различного войлока и вспененного ПВХ.

Напольная поверхность под линолеум должна быть выведена ровно. В противном случае через тонкое покрытие будут видны неровности

Между пленочным обогревателем и относительно тонким линолеумом необходимо расположить прочное основание, например, фанеру. Проигнорировав данную рекомендацию, вы добьетесь того, что  все изъяны будут видны невооруженным глазом.

Подготовка основания из дерева

Строители утверждают, что допускается укладывать и на старую конструкцию. Однако для этого потребуется тщательная предварительная подготовка поверхности. В первую очередь, необходимо устранить щели и зазоры разных размеров. В противном случае система не даст ожидаемой эффективности в работе.

Краткая инструкция:

  • Шлифуем старое покрытие.
  • Маскируем щели и зазоры.
  • Укладываем листы фанеры.
  • Подогнав фрагменты, фиксируем их на саморезы.

Заново сформированное основание следует обязательно обработать раствором антисептического типа и дать ему высохнуть.

Наличие систем водяных полов подразумевает существование незначительных высотных перепадов, а для пленочных и стержневых аналогов основание должно быть ровным

Опытные мастера для устройства тонкого, но прочного основания задействуют функциональную циклевку или ровное покрытие (фанера, лист ДСП  и пр.) При втором варианте следует внимательно следить, чтобы края полотна были плотно подогнаны между собой.

Грамотный монтаж электрических устройств для СТП

Тщательная подготовка всех необходимых материалов для строительства является важным моментом. При сборке напольной обогревательной конструкции необходимо приобрести качественный пленочный элемент.  Укладка изделия осуществляется на расстоянии в 50 см от стен.

Следует помнить, что над пленкой не следует размещать тяжелые предметы в виде крупной мебели и бытовой техники. ИК нагреватель не осуществляет регулировку температурного режима

Если крупные объекты поверху не пропускают тепло, то оно постепенно возвращается назад к источнику. В результате проводник может перегореть или частично деформироваться. Определение точного количества пленки осуществляется, исходя из технологий и особенностей укладки.

Для беспрерывной работы нагревателей необходимы клипсы-зажимы, которые осуществляют крепления контактов (2 единицы на отдельную полосу). Но для начала нужно уложить теплоизоляционный материал с большим коэффициентом отражения, а также установить терморегуляторы, подготовить медные провода.

Укладка тепловой изоляции

Укладка теплоизоляционного слоя не занимает много времени, но это очень важный этап. Мероприятие является обязательным, так как тепло без защитного барьера будет уходить вверх и вниз.  В результате большое количество энергии расходуется нерационально.

Реализация работ, как правило, осуществляется через рулонный изолятор. Изделие раскатывается на деревянном основании, при этом его отражающая поверхность должна смотреть вверх

Каждая полоса крепится к основанию при помощи степлера и двухстороннего скотча. Полосы при этом стыкуются без каких-либо зазоров. Места соединений тщательно проклеиваются скотчем.

Правила формирования пленочного пола

Процесс осуществляется над изолятором при расстоянии в 50 см от стены. При этом размещение медной полосы должно быть четко внизу. В случае необходимости осуществите разрез материала на одинаковые полосы, исходя из маркировки пленочных секций.

Особенность нарезки пленки инфракрасного типа заключается в точности. Изделие формируется на полосы необходимых размеров по секционным линиям. Таким образом, вы избежите повреждения нагревательных элементов

Нагреватели на карбоновой основе не должны быть повреждены. Если вы обнаружили царапины или разрывы на изделии,  то такие места следует обработать мастикой на битумной основе. Данный вариант также отлично подходит для изоляции медных электродов. Стыки материалов надежно крепятся специальными зажимами.

Схема параллельного соединения имеет следующую последовательность:

  • размещение первого контакта на поверхности электрода осуществляется внутри специальной пленки. Сверху аккуратно прикладывается второй контакт;
  • прочное и надежное соединение достигается за счет плотного придавливания электрода с зажимом при помощи плоскогубцев.

После детализированной укладки всех полос пленки инфракрасного типа  осуществляется формирование общего полотна путем склеивания скотчем.

Как сделать водяной теплый пол на деревянную основу под паркет или ламинат

  • Типы
    • Аморфная металлическая лента
    • Водяной
    • Жидкостные электрические
    • Кабельный
    • Мобильный
    • Пленочный
    • Электрический
  • Комплектующие
    • Водяной
    • Электрический
  • Монтаж, укладка, расчет
  • Ремонт
  • Теплый плинтус
  • Применение
    • В бане
    • В ванной
    • В гараже
    • В квартире
    • В частном доме
    • Для аварийных подъездов
    • Для аэродромов
    • Для дорог
    • Для мостов
    • Для перекрестков
    • Для пешеходной зоны
    • Для посадочной площадки вертолетов
    • Для развязки
    • Для стоянки
    • На балконе (лоджии)
    • На кухне
    • системы подогрева газона для футбольных полей
    • Системы подогрева газона полей для гольфа
    • Системы подогрева полей для хоккея с мячем
    • Системы снеготаяния

Поиск

Теплые полы-это легко
  • Типы
    • Аморфная металлическая лента
    • Водяной
    • Жидкостные электрические
    • Кабельный
    • Мобильный
    • Пленочный
    • Электрический
  • Комплектующие
    • Водяной
    • Электрический
  • Монтаж, укладка, расчет
  • Ремонт
  • Теплый плинтус
  • Применение
    • В бане
    • В ванной
    • В гараже
    • В квартире
    • В частном доме
    • Для аварийных подъездов
    • Для аэродромов
    • Для дорог
    • Для мостов
    • Для перекрестков
    • Для пешеходной зоны
    • Для посадочной площадки вертолетов
    • Для развязки
    • Для стоянки
    • На балконе (лоджии)
    • На кухне
    • системы подогрева газона для футбольных полей
    • Системы подогрева газона полей для гольфа
    • Системы подогрева полей для хоккея с мячем
    • Системы снеготаяния

Водяной и электрический теплый пол на деревянный пол: монтаж и рекомендации

Для создания комфортных условий проживания в загородном доме зимой рекомендуют обустраивать в комнатах системы нагрева воздушных масс снизу помещений. Но тут у многих возникает вопрос, можно ли делать теплый пол на деревянный пол или балки. Да, можно. Разрешено укладывать и водяные, и электрические полы. Но при автономном отоплении рациональнее и дешевле монтировать первый вид систем. Используя современные технологии монтажа, будет несложно уложить теплый пол на деревянный пол своими руками, исключив основные проблемы стройматериала:

  • незначительная несущая способность балок;
  • деформация древесины под воздействием температур;
  • линейное расширение балок из-за перепадов уровня влаги;
  • великолепные характеристики теплоизоляции (длительный прогрев поверхности, сильное поглощение тепла деревом).

Классическая технология укладки водяной системы предполагает монтаж труб в бетонную или песчано-цементную стяжку толщиной не менее 15 см (нагрузка от 300 кг на м2). Подобным образом организовывать теплый пол по деревянным лагам не получится, поскольку несущая способность балок или перекрытия невысока. Современные технологии предлагают выполнять фиксацию и изоляцию труб с помощью специальных настильных систем и распределяющих тепло металлических элементов. В этом случае монтаж теплого пола осуществляется по финской технологии, позволяющей уменьшить вес напольного пирога на 78% и снизить процент поглощения древесиной тепла. А главное, водяная система будет готова к эксплуатации сразу же после монтажа и не потребует серьезных вложений в ремонт. Рассмотрим, как сделать теплый пол в частном доме на деревянный пол своими руками, и какие материалы понадобятся.

Как сделать теплый пол на деревянном полу надежным и безопасным?

Универсальная финская технология подойдет и для монтажа теплого пола по деревянным лагам, и по деревянному перекрытию, и на бетонных плитах. Она предлагает использовать три способа формирования каналов и фиксации труб в полу:

  • С помощью реечной деревянной настильной системы.

Реечная система для монтажа труб — готовые изделия с бороздками. Выполняются они из ДСП. Бороздки по периметру деталей служат для фиксации труб с определенным шагом. Поэтому при выборе готовых модулей берут во внимание необходимую теплоотдачу системы — параметр влияет на величину шага. При покупке фабричной заготовки смонтировать теплый пол по деревянным полам будет значительно проще, поскольку в комплекте с модулями поставляют и трубы, и крепежные детали, и пластины для распределения тепла. Все, что нужно, — собрать составляющие согласно проекту. Стоимость готовой настильной системы реечного типа будет зависеть от обогреваемых площадей.

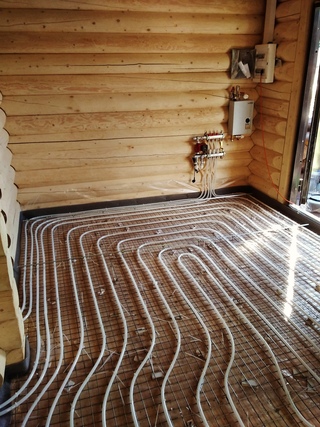

Тёплый пол в деревянном доме водяной, по деревянным полам

Отопительные напольные системы, в которых теплоносителем является вода, можно монтировать не только по бетонному основанию, но и по деревянному, да и какой у вас выбор, если полы устроены по балкам, да и вообще сам дом деревянный? Именно владельцам такого жилья предлагается  статья про тёплый пол в деревянном доме водяной по деревянным полам.

Тёплый пол в деревянном доме водяной, по деревянным полам

Организацию напольного обогрева можно осуществить разными способами, и об основных из них мы расскажем далее.

Содержание статьи

Монтаж контура по деревянному основанию

Мы уже много писали о раскладке труб водяного контура и его подключении к котлу или существующему отоплению. В этом плане тип основания не играет никакой роли, и эти работы производятся одинаково. По-разному только создаётся пирог пола, и в случае с балочным перекрытием тоже несколько популярных способов.

Укладка фанеры на деревянный пол

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Что влияет на энергопотребление теплого пола

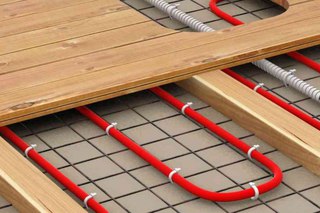

Вариант 1 – монтаж труб по лагам

Схема теплого пола

Этот вариант применяется в том случае, когда в качестве финишного покрытия пола планируется использовать доску, и годится для монтажа на любых основаниях: бетонных, балочных, а также по старому деревянному полу, который из чистового покрытия превращается в черновое основание.

  1. На него монтируются лаги из бруска 50х150 мм с шагом, равным ширине утеплителя. В качестве него используется любой плитный утеплитель: минвата, пенополистирол, пенополиэтилен.
  2. Чтобы на стыках плит с лагами не образовывались щели, расстояние между брусками лучше делать 59 см при ширине утеплителя 60 см – то есть, на 1 см меньше. В противном случае, чтобы не образовывались мостики холода, зазоры придётся заполнять пеной.

    Ширина утеплителя должна быть больше расстояния между лагами

  3. Желательно, чтобы плиты были фольгированные, тогда не придётся отдельно монтировать отражающую плёнку. Под утеплителем, если это минвата, должна настилаться пароизоляционная мембрана.
  4. Необходимый зазор для укладки труб поверх теплоизоляции обеспечивается за счёт высоты сечения бруса, из которого монтируют лаги. В брусках для прохода труб делаются специальные пропилы.
  5. Поверх утеплителя укладывается металлическая или композитная сетка, которая послужит основанием для монтажа и труб водяного контура. Для их фиксации используются обычные пластиковые хомуты.
  6. Дальше уже дело техники: после подключения и проверки работоспособности системы по лагам можно монтировать половую доску. Как вариант, это может быть листовой материал, поверх которого укладывается ламинат или стелется линолеум.

    Фанера на бетонном полу

На заметку! Данный способ наиболее прост, но такой пирог забирает немалую часть высоты помещения. Поэтому если у вас старый дом с низким потолком, лучше выбрать другой вариант монтажа. И ещё один минус такого способа заключается в том, что имеющаяся под покрытием воздушная прослойка снижает эффективность системы в целом.

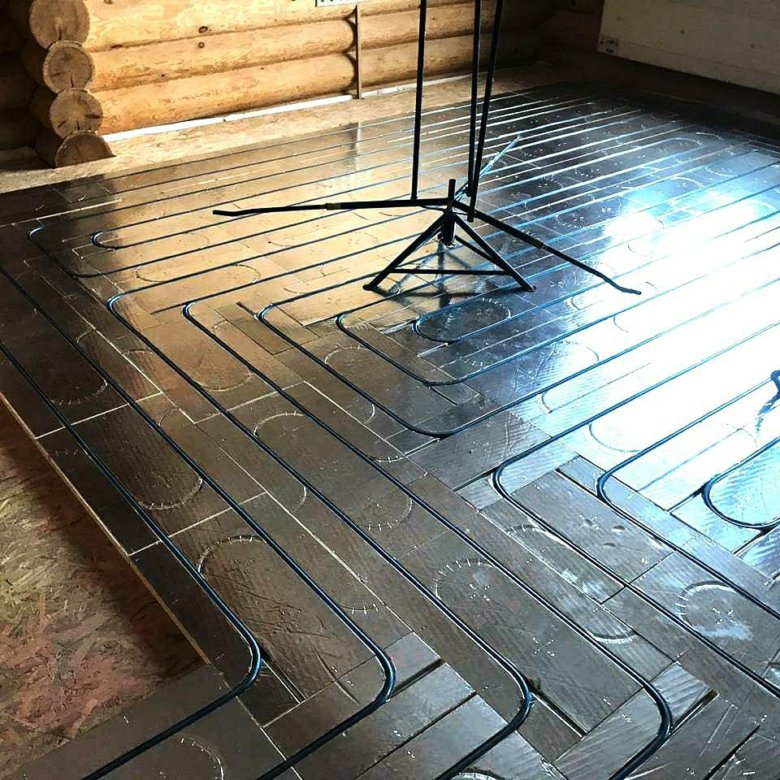

Вариант 2 – монтаж труб по деревянным пластинам

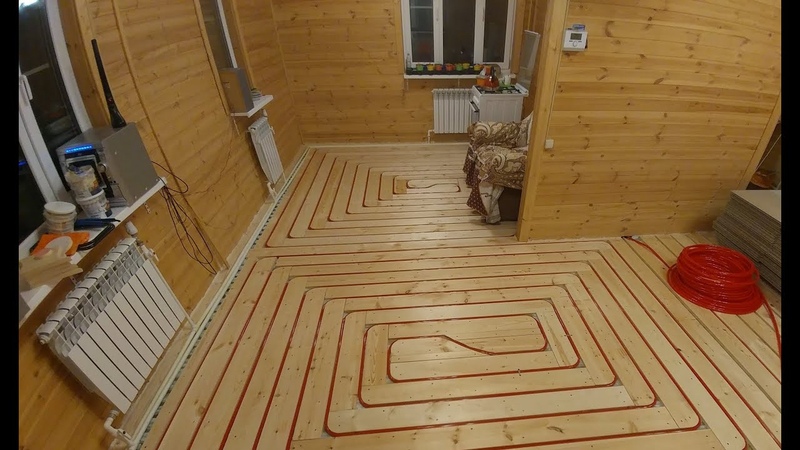

Укладка труб по специальным пластинам

В этом варианте структура пола такая же, как и в первом: лаги и утеплитель между ними. Но водяной контур монтируется не во внутреннем пространстве между лагами, а поверх чернового пола, образуемого листовым материалом. Лучше всего, если это будут ЦСП или OSB плиты, которые и прочны, и в случае чего не боятся увлажнения.

Далее – самая трудоёмкая часть работ. Для устройства пазов, в которые можно уложить трубу, вырезают пластины. Можно из листового материала, но более удобно для этой цели использовать доску толщиной 20 мм (если диаметр трубы 16 мм).

Пластины сделаны из досок

Теплый пол в деревянном доме

Укладка теплого пола своими руками

Учитывая ширину доски и монтируя её к основанию с зазором, вы получаете углубления для укладки труб с нужным шагом. Остаётся только закруглить торцы там, где происходит поворот петли контура. Пластины прикручиваются к основанию саморезами, а между ними прокладываются полоски фольги с заходом на поверхность.

На заметку! Как вариант, трубы могут вставляться не в пазы, образованные двумя смонтированными с зазором пластинами, а в канавки, вырезанные в самих пластинах. Но это вообще очень трудоёмко и требует большего расхода материала. Поэтому заострять ваше внимание на этом способе мы не станем.

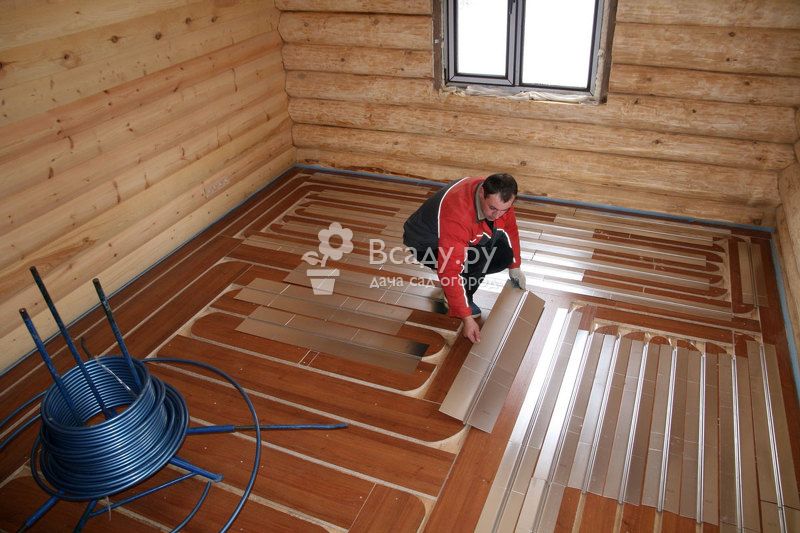

Вариант 3 – монтаж по металлическим пластинам

При монтаже тёплого пола по дереву могут использоваться и теплораспределительные алюминиевые пластины. В чём заключается суть использования этого элемента, вы поймёте, ознакомившись с таблицей.

Какое покрытие лучше для теплого водяного пола? Ищите ответ здесь!

Теплый пол давно стал синонимом комфорта в доме. Он поможет справиться с сыростью, обеспечит приятное передвижение по помещениям. Однако он должен быть не только приятным при ходьбе, но и полностью безопасным. А значит, к выбору оборудования и самой финишной отделки нужно относиться внимательно. Какое покрытие лучше для теплого водяного пола?

Какое покрытие лучше для теплого водяного пола

Содержание статьи

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

  1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
  2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
  3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

    Зачем нужно изолировать теплый пол?

  4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
  5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
  6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

    Труба для водяного теплого пола

  7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
  8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
  9. Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

На заметку! При необходимости довольно быстро можно остудить только популярный сейчас инфракрасный пол. Пол на воде остывает долго.

Принцип работы ИК пола

Теплопроводность напольных покрытий

Существует большое число всевозможных типов напольных покрытий, начиная от керамической плитки и заканчивая деревом. Все они имеют свои определенные свойства, среди которых одно из главных – теплопроводность. Прежде чем мы ознакомимся с показателями теплопроводности напольных покрытий, разберемся, что же это за понятие такое – теплопроводность. Простыми словами, это способность тел или материалов передавать тепло. Чем она выше, тем материал быстрее нагревается, но также быстрее и остывает.

Таблица. Коэффициенты теплопроводности.

Наименование покрытия Значение коэффициента, Вт/м*к
Кафельная плитка 1,05
Линолеум0,2
Паркетная доска 0,15
Ковролин, ковровое покрытие 0,12
Ламинат0,1
Пробка0,034

Чем ниже показатель теплопроводности, тем дольше держит тепло покрытие. Исходя из таблицы, можно сделать вывод, что материал, который дольше всех сохраняет тепло – это пробка. Плитка сохраняет тепловую энергию хуже всего, но зато быстро нагревается.

Пробковый пол

Чтобы обогрев пола был максимально эффективен, отделочный материал должен быстро и хорошо проводить тепло. Здесь лидирует плитка керамическая, хоть и требует достаточно мощного подогрева.

Совет! Решить проблему с мощностью подогрева просто – достаточно купить более мощные нагреватели; также труба укладывается с более частым шагом. Под плитку приобретаются нагреватели с показателем мощности не менее 200 Вт/м2.

Напольное покрытие на теплый пол

Использование керамических покрытий

Самый лучший вариант покрытия для такого типа подогрева полов – это плитка керамическая. Она даже при сильном нагреве остается самым экологичным материалом среди всех используемых для заключительного этапа отделки пола. Также она даже при многократном цикле «нагревание-остывание» не разрушается, обладает максимальными показателями влагостойкости, легко чистится. Кстати, высокая скорость нагрева может быть и минусом использования керамики – не всегда оно является для ног полезным. Плитка как финишное покрытие для водяного пола – оптимальный вариант для тех, у кого постоянно мерзнут ноги и кто часто простывает.

Теплый пол - TheGreenAge

Что такое теплый пол?

Напольное отопление (также известное как лучистое отопление) используется уже много тысяч лет. Римские бритты использовали гипокауст, который представлял собой подвесные полы, под которыми разводили костры, которые затем нагревали пол и, в свою очередь, нагревали ванны или комнаты. Сеть маленьких труб использовалась для отвода горячего воздуха от центральной печи и обогрева здания. Это создавало конвекцию теплого воздуха, которая нагревала основное жилое пространство.

С тех пор дела пошли немного дальше, но лучистое отопление - отличный экономичный способ обогреть многие помещения дома. В настоящее время существует два предпочтительных метода теплого пола для дома: электрические системы теплого пола или горячая вода, протекающая по трубам непосредственно под поверхностью пола, известные как гидронные системы.

Прочтите, чтобы узнать о различных типах системы теплого пола.

Виды системы теплых полов

В современных системах теплого пола для обогрева пола используются либо элементы электрического сопротивления («электрические системы»), либо текучая среда, протекающая по трубам («гидронные системы» - см. Тепловые насосы, использующие грунтовые источники).Любой из этих типов может быть установлен как основная система отопления всего здания или как локальный подогрев пола для обеспечения теплового комфорта в отдельной комнате.

Системы электрического теплого пола

Электрические системы теплого пола работают с использованием элементов электрического сопротивления. Когда система включена, она нагревается, нагревая деревянный, кафельный пол или ковровое покрытие над ней. Пол тогда действует как большой радиатор; поэтому полы с подогревом иногда называют лучистым отоплением.

Этот тип теплого пола очень прост в установке, а также он очень тонкий (по сравнению с системами Hydronic), поэтому вы не потеряете высоту своих комнат, если модернизируете эту технологию в своем доме. Кроме того, элементы электрического сопротивления, составляющие систему, работают со 100% -ным КПД, поэтому все электричество, проходящее через них, превращается в тепло. Электрическая система, которую вы устанавливаете, будет зависеть от размера комнаты и типа напольного покрытия, но варианты включают в себя нагревательные маты (развернутые для покрытия больших площадей), системы электрических кабелей или незакрепленную проводку, достаточно гибкую, чтобы заполнить более неудобные места.

Большинство систем электрического теплого пола легко установить при условии, что вы достаточно компетентны в домашнем хозяйстве. Однако все электрические системы отопления, установленные в доме, должны быть утверждены компетентным электриком в соответствии со строительными нормами 2005 года.

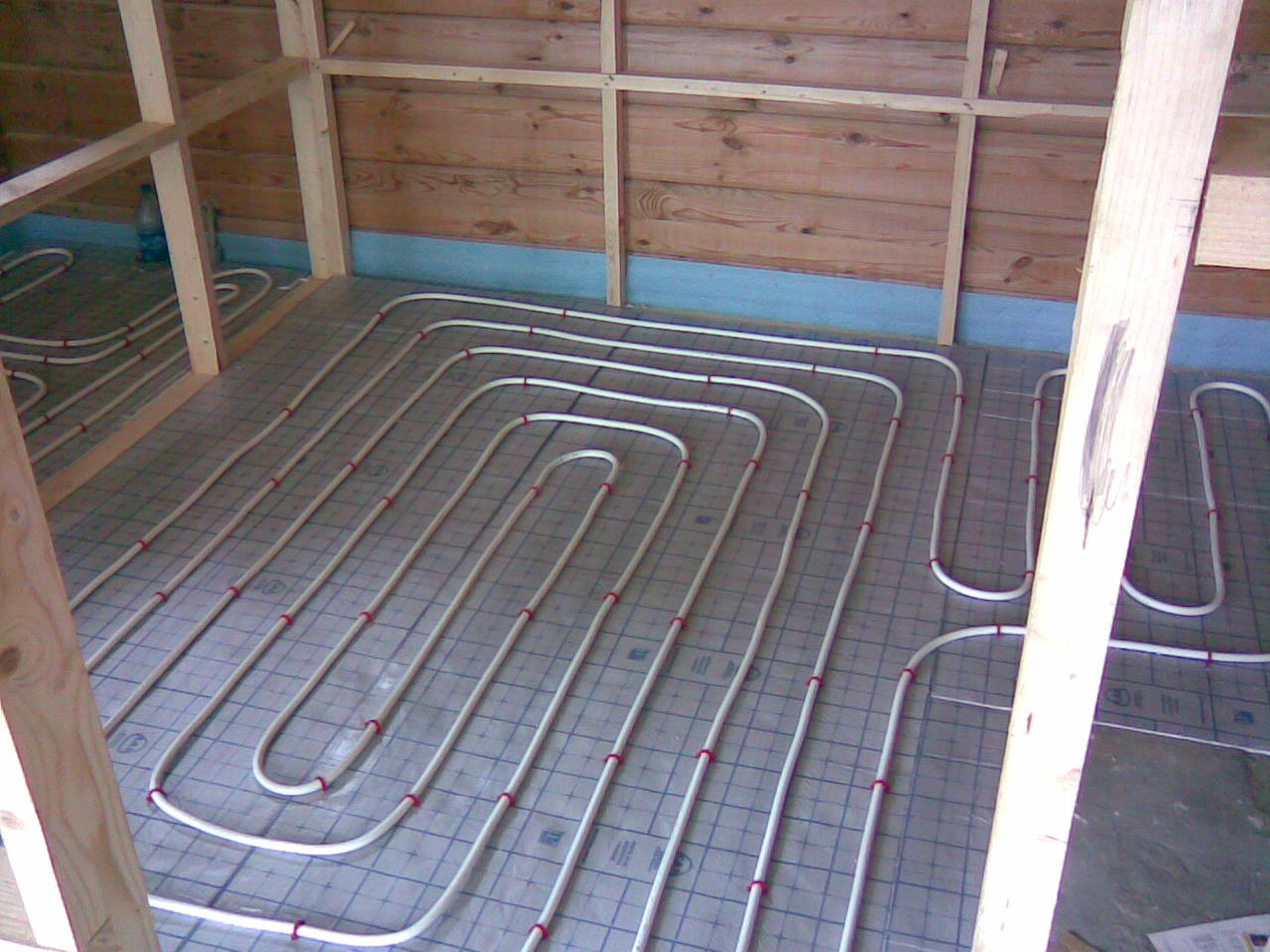

Системы водяного теплого пола

Системы водяного теплого пола

полагаются на горячую воду, нагретую в котельной системе (или с помощью теплового насоса с источником тепла или с помощью теплового насоса с источником воздуха), чтобы обеспечить теплом пол и соответствующее помещение. Горячая вода течет по трубам, расположенным ниже уровня пола, которые нагревают пол. Поскольку тепло излучается большей площадью (всей площадью пола), оно не обязательно должно быть таким горячим, как вода, протекающая через радиаторы, поскольку оно более равномерно распределяется в помещении.

В отличие от электрических систем напольного отопления, гидравлические системы приведут к потере высоты помещения, если они будут модернизированы (поскольку есть трубы, по которым проходит жидкость, которые имеют более толстый профиль, чем провода).Это идеальная технология, которую можно использовать одновременно с заменой существующего пола (пожалуйста, также установите изоляцию пола, когда вы это делаете). Кроме того, в отличие от электрических систем, мы предлагаем вам пригласить сертифицированного инженера по теплому полу для установки этого типа системы.

Одним из основных преимуществ водяных систем теплого пола является то, что их также можно использовать для охлаждения помещения летом. В отличие от электрических систем, если вы перекачиваете очень холодную воду по трубам, она охладит пол и будет работать в обратном порядке, охлаждая комнату.

Деревянные полы на полах с подогревом: полы из натурального дерева mafi

  • Этаж
    • Особенности
    • Все этажи
    • Поиск пола
    • Обзор продукта
    • Цвета
    • Облицовка стен
    • Лестница
    • Продукция для вызова живого продукта
    • Альтернативы дубовым полам
  • Почему мафи
    • Рекомендации
    • LPC сертифицирован
    • Различия
    • Строительство доски
    • Отделка
    • Пол с подогревом
    • Хорошо жить
    • Экология
    • Происхождение
    • Обустроить комнату
    • Стили интерьера
  • обслуживание
    • Напольная регистрация
    • уход
    • Обзор брошюры
    • Видео
    • Mafipedia
    • Загрузки
    • Архитекторы
    • Медиа Сервис
    • Ярмарки
  • Журнал
    • Отчеты по проекту
    • Продукт месяца
    • Личности и истории
    • 101 год мафи
  • Связаться с нами
  • 0

Простые полы с подогревом первого и подвесного пола

Полы с подогревом первого этажа - можно ли?

Да, конечно! На самом деле установить теплые водяные полы с подогревом (UFH) довольно просто как на первом, так и на втором этажах.

Полы с подогревом максимально увеличивают доступную площадь и являются более безопасным вариантом для детских спален, чем радиаторы. Установка полов с подогревом как на первом, так и на втором этажах повысит общую эффективность системы отопления - особенно там, где предусмотрен тепловой насос. Вы также можете выбрать решение, которое предлагает акустические преимущества, уменьшая передачу воздушного и ударного шума.

Для простой и быстрой установки при минимальных затратах важно выбрать правильную систему для работы.

Отличное решение для теплого пола на первом этаже должно быть безопасным в установке, легким и предлагать:

  • Нет, либо небольшое увеличение высоты, либо скрытое в настиле пола, либо низкопрофильная система, уложенная поверх настила
  • Гибкая установка - снизу после укладки настила пола, над балками до опускания настила или укладка поверх существующего настила пола

Две самые популярные УФ-системы для первого этажа

Существует множество систем теплого пола на первом этаже, которые можно разделить на две основные категории:

1. Пластины теплообменные металлические

Металлические теплообменные пластины, такие как система Nu-Heat ClippaPlate ® , размещаются на балках или между ними, чтобы удерживать трубу для подогрева пола. Пластина теплопередачи, специально разработанная для работы в качестве проводника тепла, улучшает как время отклика, так и упрощает установку.

На рынке представлено несколько различных систем этого типа, они значительно различаются по способу установки и качеству.

Устройство теплого пола между балками или на балках

Гибкость - ключ к успешной установке теплого пола на первом этаже.Выберите систему теплого пола, которую можно установить на деревянные балки первого этажа сверху до укладки настила или между деревянными балками снизу после укладки настила.

Это позволяет установщикам полов с подогревом работать на месте, не влияя на график строительства других предприятий.

Теплый пол между балками

Установка теплого пола между деревянными балками снизу, после того как настил верхнего этажа, выполняется быстрее и безопаснее, а также позволяет другим профессионалам продолжать работу наверху - выигрывают все. Если вы не уверены, мы поможем вам сделать выбор.

Теплый пол на балках

Если теплообменные пластины установлены на деревянных балках, нагревательная труба может быть установлена ​​снизу, если это более удобно. Это бонус с точки зрения здоровья и безопасности, поскольку для установки трубопроводов не потребуется балансировка на балках.

Система ClippaPlate ® компании

Nu-Heat совместима с большинством типов балок: традиционными деревянными балками, балками TJI / двутавровыми и стальными балками (эко балки, балки Posi и т. Д.).

Важно выбрать прочную систему металлических пластин, которая будет удерживать трубку теплого пола заподлицо с настилом пола - это помогает обеспечить эффективную теплопередачу. Если металлические пластины слишком тонкие, они со временем могут прогнуться или прогнуться, а это означает, что пол с подогревом должен будет нагревать воздушное пространство, что может значительно повлиять на время отклика. Наша испытанная и испытанная система ClippaPlate ® вас не подведет.

Система теплого пола с металлическими покрытиями, вероятно, будет дешевле для приобретения, чем другие решения с балочным перекрытием, и ее можно быстро установить, что означает эффективную систему отопления, которую можно купить, установить и запустить.Полы с подогревом на первом этаже никогда не были такими простыми.

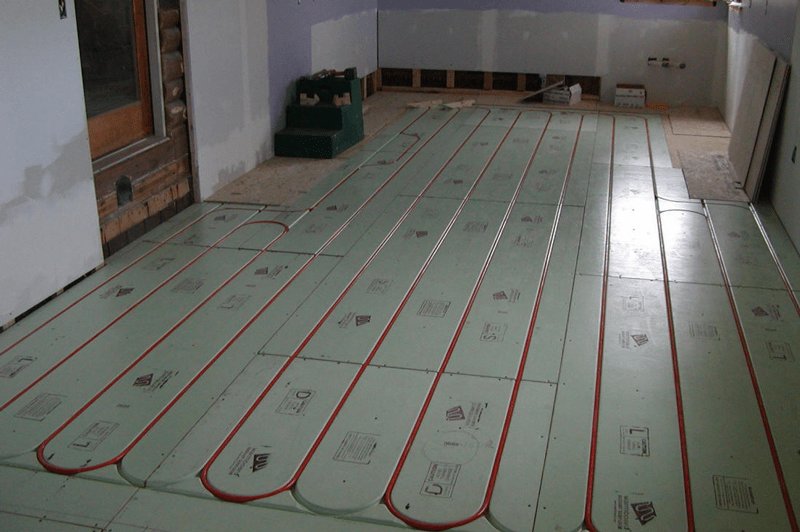

2. Фрезерованные низкопрофильные гипсовые плиты

LoPro ® 10 - это пример модифицированной системы УВГ, которая также регулярно используется в новых постройках. Это популярный вариант, когда конструкция перекрытия пола делает установку теплого пола между балками непрактичной, или решение о включении УФН принимается позже в графике строительства.

Это решение предлагает хорошие акустические характеристики, помогая снизить передачу воздушного и ударного шума в комнаты ниже.

Системы этого типа просты в установке и просто укладываются на настил пола. Гипс хорошо проводит тепло, обеспечивая равномерную теплоотдачу и быстрое время отклика. Общая высота составляет всего 15 мм, а отделку пола можно укладывать прямо на панели.

LoPro ® Lite - еще одно популярное решение для модернизации теплого пола, которое устанавливается поверх существующего пола. Достаточно легко установить самостоятельно.

Как установить теплый пол наверху

Теперь, когда вы знаете два основных типа полов с подогревом на первом этаже, вот видео о том, как установить их наверху.

Советы по монтажу теплого пола на первом этаже

  • При наличии массивных балок соблюдайте правила строительства в отношении надрезов, чтобы трубка UFH проходила между отсеками балок. В качестве альтернативы, прикрепите 15-миллиметровую рейку к нижней части балки, оставив зазор для прохождения трубы.
  • Работа в паре - один человек укладывает пластину, а другой следует за ней с помощью дрели, прикрепляя ее к балкам винтами.
  • После того, как пластины теплораспределителя надежно закреплены (на деревянных балках или между ними), можно устанавливать трубку для подогрева пола - один человек держит трубку, а другой зажимает ее на месте.Поскольку распределительная пластина металлическая и слегка податливая, трубку можно легко вставить на место. Можно разместить первый этаж 20м 2 комнаты всего за 30 минут.
  • Организуйте установку теплого пола на первом этаже как сборочную линию, чтобы, пока один человек вставлял трубу, другой мог подготовить следующую комнату. Это позволит вам сохранять динамику на протяжении всей работы.

Полы с подогревом - это признанный метод обогрева, обеспечивающий комфортное и экономичное тепло, и его проще установить на верхних этажах, чем вы думаете!

Если вы все еще не знаете, как установить теплый пол наверху, обратитесь в нашу дружную команду за советом экспертов.

Полы с подогревом на подвесных деревянных полах

Полы с подогревом можно установить на любой подвесной деревянный пол с деревянными балками - как на первом, так и на верхнем этаже.

Теплый водяной пол с подогревом (UFH) в подвесном деревянном полу предлагает все преимущества, связанные с этим видом отопления, без увеличения общей высоты пола. Это делает подвесные полы с подогревом популярным решением для новостроек.

Как установить теплый пол на подвесной деревянный пол

Модернизация подвесных полов с подогревом на первом этаже существующей собственности может быть несложной, если домовладелец согласен на то, чтобы установить существующие половицы или снять потолок под ним.Если нет, существуют другие конструкции пола, которые могут быть более подходящими, например LoPro ® . Этот ультратонкий теплый пол можно установить поверх существующего пола.

Помещения первого этажа обычно требуют меньшего обогрева, чем жилые помещения первого этажа, отчасти потому, что они, вероятно, будут находиться над отапливаемым помещением, а это означает, что решение с подогревом полов часто подходит для проектов модернизации всего дома.

А как насчет подвесных деревянных полов на первом этаже?

Теплопроводящие плиты можно использовать на подвесных цокольных этажах с достаточной изоляцией.Проблема не в новостройке, которая должна соответствовать строительным нормам, а в том, что требует рассмотрения в сценарии модернизации.

Если необходимо улучшить изоляцию, минеральную вату в мешке можно легко пристегнуть к бокам деревянных балок. Стандартная минеральная вата может быть уложена поверх сетки, или твердые изоляционные панели могут быть разрезаны по размеру и заклинены / закреплены на месте между балками.

Любая система отопления должна производить достаточно тепла для эффективного обогрева здания.Металлические пластины теплопередачи имеют встроенное преимущество, так как они относительно быстро нагреваются, и время включения / выключения можно программировать аналогично радиаторной системе.

Варианты акустического теплого пола в многоэтажных квартирах и квартирах

В квартирах, квартирах и коммунальных домах полы с подогревом доступны в составе акустической напольной кассеты. Это включает гипсовую панель как часть настила пола и соответствует критериям испытаний перед завершением строительства. В качестве альтернативы вы можете установить пластину поверх акустической рейки, прикрепленной к верхней части настила пола; это нормально для ситуаций, когда уровень настила пола можно поднять.

Нужна помощь в выборе системы теплого пола на первом этаже?

Думаете об установке теплого пола на первом этаже или в подвесном деревянном полу, но не знаете, с чего начать? Мы рады обсудить с вами наиболее подходящую систему для вашего проекта. Вы можете поговорить с одним из наших экспертов по телефону 01404 549770.

СВЯЖИТЕСЬ С НАМИ СЕГОДНЯ

Комплект водяного теплого пола - Скачать PDF бесплатно

1 Комплект водяного теплого пола РУКОВОДСТВО ПО УСТАНОВКЕ Для небольших и больших помещений 50-летняя гарантия на трубы Сертификат CE Простота установки РУКОВОДСТВО ПО УСТАНОВКЕ СИСТЕМЫ ДЛЯ ОДНОКОМНАТНОЙ КОМНАТЫ

2 Произведено в Европе! УСТАНОВКА СИСТЕМЫ ДЛЯ ОДНОЙ КОМНАТЫ ВНИМАНИЕ Благодарим вас за инвестирование в нашу ведущую в отрасли систему подогрева полов ProWarm. Системы водяного теплого пола ProWarm - идеальный выбор для домовладельцев и торговцев, желающих установить комплект для подогрева полов премиум-класса.Это руководство по эксплуатации содержит важную информацию, касающуюся безопасной установки и эксплуатации системы теплого пола. Пожалуйста, прочтите внимательно. Смотрите наши онлайн-видео для получения полезных рекомендаций. В дополнение к этому руководству у нас есть онлайн-видео по установке, которые проведут вас через каждый этап процесса с простой графикой CGi и полезными диалогами. Отсканируйте QR-код для просмотра видео 2 Техническая поддержка

3 Перед тем, как начать Установка: Внимательно прочтите эти инструкции и убедитесь, что у вас есть все необходимые компоненты.Комплекты водяного теплого пола ProWarm содержат все необходимое в одной коробке для вашего проекта водяного теплого пола. Примечание: эта система с одной зоной управляется одним термостатом. Насос Pex-AL-Pex, рассчитанный на ИБП 2 Grundfos Труба в соответствии с условиями эксплуатации Изоляция кромки (NA: для низкого профиля) Скобы для труб с ручным термостатом (при необходимости) Резаки для труб Инструмент для заточки труб Все соединения труб для фиксации трубы к насосу и коллектору * * В комплекты для больших помещений входят подходящий коллектор и насос. Мы используем высококачественные трубы PE-Xc / AL / PE-Xc во всех наших системах водяного теплого пола ProWarm. ВНУТРЕННИЙ СЛОЙ из сшитого полиэтилена PE-Xb (сшитый силанами) ГАРАНТИЯ НА ТРУБУ Pex / Al / Pex.Рабочее давление и температура 10 бар, 95 C. 100% воздухонепроницаемость. Пожизненная гарантия. ДВА СВЯЗЫВАЮЩИХ СЛОЯ клея связывают металлическую трубу с двумя внешними слоями из сшитого полиэтилена. ПРОМЕЖУТОЧНЫЙ СЛОЙ из алюминиевого сплава, сваренный встык по длине трубы. ВНЕШНИЙ СЛОЙ из сшитого полиэтилена PE-Xb (сшитого силанами). УСТАНОВКА ОДНОКОМНАТНОЙ СИСТЕМЫ 3

4 Установка для небольшого помещения (одноконтурная система) Одноконтурная система МАЛЕНЬКОГО ПОМЕЩЕНИЯ 1) Выберите подходящее место для блока насоса / регулирующего клапана и установите его на стене. 2) Установите две гайки и вкладыши, как в узле насос / регулирующий клапан, показанном на противоположной странице. 3) Обратитесь к типовым чертежам установки труб и определите схему расположения труб - расположение не является критическим и может быть изменено в зависимости от условий на объекте. Важным критерием типовой схемы расположения труб является расстояние между трубами, см. Ниже. 4) Труба маркируется каждый метр по счетчику. (максимальная длина любой цепи - 120 м). 5) Трубы следует прокладывать на расстоянии 100 мм от стен. 6) Не прокладывайте трубы под неподвижными агрегатами.7) Проложите трубу в соответствии с планом, фиксируя каждые 1,0 м, если она установлена ​​на основе из целотекса, и верните ее в коллектор. 8) Если при изгибе труба перегибается, ее следует выпрямить и переставить так, чтобы место перегиба оставалось на прямом участке, никаких других корректирующих действий не требуется. 9) Чтобы подсоединить контур, обрежьте конец трубы под прямым углом с помощью резака для пластиковых труб, заново закруглите конец трубы с помощью прилагаемого инструмента, наденьте гайку на трубу, убедитесь, что выступ и вставка полностью установлены на конце трубы. труба и узел крепится к насосу.Затяните гайку рожковым ключом. Не затягивайте слишком сильно. 10) Не позволяйте людям ходить по трубам, держите инструменты подальше от труб и используйте подножки. Труба очень крепкая, но лучше перестраховаться. 11) ВАЖНО, чтобы система подогрева пола была правильно заполнена водой (используйте садовый шланг) и полностью очищена от воздуха для обеспечения правильной работы. 12) ЗАПОЛНЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ НАПОЛНЕНИЯ КОТЛА НЕ ДОЛЖНО! СТАНДАРТНАЯ СИСТЕМА ВЫХОДА подходит для внутренних хорошо изолированных помещений, таких как гостиная, кухня или ванная комната.Расстояние между трубами установлено с шагом 250 мм. РАССТОЯНИЕ ТРУБОПРОВОДА СИСТЕМА ВЫСОКОЙ МОЩНОСТИ, подходящая для зон с высокими тепловыми потерями, идеальна для зимних садов, пристроек и внешних построек. Расстояние между трубами установлено на уровне 200 мм. 4 Техническая поддержка

5 УЗЕЛ НАСОСА / УПРАВЛЯЮЩЕГО КЛАПАНА Возврат к котлу Поток смесительного клапана из котла Запорный клапан Запорный клапан Гайка и вставка Распределительная коробка Насос от контура UFH Ввод в эксплуатацию к контуру UFH Гайка и вставка защитить трубу. 2) Полы с бетонной стяжкой должны быть вылечены перед тем, как нагреться, общее практическое правило - выдерживать 1 день на 2 миллиметра стяжки (уточните у установщика стяжки). 3) Деревянный пол с наполнителем Drymix можно сразу нагреть, сухая смесь должна быть полностью высушена перед укладкой пола. 4) Пол из твердых пород древесины перед укладкой необходимо кондиционировать. 5) Важно продуть трубопровод от котла до коллектора, чтобы избежать попадания воздуха в систему подогрева пола.6) Первоначально запустите систему с термостатическим клапаном, установленным на мин. (35 c). 7) Увеличивайте настройку на 5 в день, максимум до 50 для бетонных полов, максимум 60 для деревянных полов. 8) ПРИМЕЧАНИЕ. При первом запуске системы может потребоваться несколько часов, чтобы проявился эффект нагрева! МАЛЕНЬКАЯ КОМНАТА одноконтурная система 5

6 Установка для большого помещения (многоконтурная система) Многоконтурная система БОЛЬШОЙ КОМНАТЫ 1) Выберите подходящее место для блока насоса и коллектора и закрепите на стене. См. Сборку на противоположной странице. 2) Обратитесь к типовым чертежам установки труб и определите схему расположения труб - расположение не является критическим и может быть изменено в зависимости от условий на месте, важным критерием является расстояние между трубами, см. Ниже. 3) Труба маркируется каждый метр по счетчику. (максимальная длина любой цепи 110 м). 4) Трубы следует прокладывать на расстоянии 100 мм от стен. 5) Не прокладывайте трубы под неподвижными агрегатами. 6) Чтобы проложить контур, обрежьте конец трубы под прямым углом с помощью резака для пластиковых труб, повторно закруглите конец трубы с помощью прилагаемого инструмента, наденьте гайку на трубу, убедитесь, что олива и вставка полностью установлены на конце трубы. труба и сборка прикреплена к коллектору.Затяните гайку рожковым ключом. Не затягивайте слишком сильно. 7) Проложите трубу в соответствии с планом, фиксируя каждые 1,0 м, если она установлена ​​на основе из целотекса, и верните ее в коллектор. 8) Если при изгибе труба перегибается, ее следует выпрямить и переставить так, чтобы место перегиба оставалось на прямом участке, никаких других корректирующих действий не требуется. 9) Не позволяйте людям ходить по трубам, держите инструменты подальше от труб и используйте подножки. Труба очень крепкая, но лучше перестраховаться.СТАНДАРТНАЯ СИСТЕМА ВЫХОДА подходит для внутренних хорошо изолированных помещений, таких как гостиная, кухня или ванная комната. Расстояние между трубами установлено с шагом 250 мм. РАССТОЯНИЕ ТРУБ Типичная двухконтурная схема СИСТЕМА ВЫСОКОЙ МОЩНОСТИ, подходящая для областей с высокими тепловыми потерями, идеальна для зимних садов, пристроек и внешних построек. Расстояние между трубами установлено на уровне 200 мм. 6 Техническая поддержка

7 НАСОС И КОЛЛЕКТОР В СБОРЕ Расходомеры Возврат в котел Шаровые краны Насос Клапаны наполнения и слива Поток из котла Смесительный клапан в UFH-контур НАПОЛНЕНИЕ СИСТЕМЫ КОЛЛЕКТОРА 1) ВАЖНО, чтобы система подогрева пола была должным образом заполнена водой и полностью продумана воздуха для обеспечения правильной работы, поэтому необходимо следовать приведенной ниже процедуре. 2) ЗАПОЛНЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ЗАПРАВКИ КОТЛА НЕ ДОЛЖНО! 3) Подсоедините шланг от источника холодной воды под давлением к штуцеру шланга на верхнем (проточном) коллекторе, а другой шланг - от штуцера шланга на нижнем (обратном) коллекторе к сливу. 4) Убедитесь, что все черные колпачки на нижнем (обратном) коллекторе закручены, закрывая клапаны. 5) Убедитесь, что главные шаровые краны потока и возврата закрыты на коллекторе. 6) Включите воду и откройте кран для подсоединения шланга на верхнем (подающем) коллекторе.7) Откройте клапан первого контура, отвинтив черный колпачок, позволяя воде течь в трубу. 8) Откройте соединительный клапан шланга в нижней части (обратный коллектор), позволяя воде свободно стекать в канализацию, пока вода не станет прозрачной без пузырьков воздуха. 9) Откройте клапан второго контура (черный колпачок) и закройте первый. 10) Откройте клапан третьего контура и закройте второй и т.д. Многоконтурная система БОЛЬШОЙ КОМНАТЫ 7

8 ЗАПОЛНЕНИЕ КОЛЛЕКТОРА (продолж. ) 11) Продолжайте до тех пор, пока не будет произведена продувка последнего контура, и закройте соединительный клапан шланга на нижнем (обратном) коллекторе перед тем, как закрыть клапан последнего контура (черная крышка). 12) Находясь под давлением, проверьте коллектор и трубопровод на предмет утечек. 13) Закройте соединительный клапан шланга наверху (проточный коллектор) и снимите шланги. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ для одно- и многоконтурных систем ВВОД В ЭКСПЛУАТАЦИЮ 1) Стяжку или пол из ДСП следует укладывать сразу после укладки труб, чтобы защитить трубу. 2) Полы с бетонной стяжкой должны быть выдержаны до того, как будет применено какое-либо тепло. Общее практическое правило - выдерживать 1 день на 2 миллиметра стяжки.3) Деревянный пол с наполнителем Drymix можно сразу нагреть, сухая смесь должна быть полностью высушена перед укладкой пола. 4) Пол из твердых пород древесины перед укладкой необходимо кондиционировать. 5) Важно продуть трубопровод от котла до коллектора, чтобы избежать попадания воздуха в систему подогрева пола. 6) Обычно балансировать систему не требуется, но при необходимости выполните эту процедуру. Система балансируется включением насоса и регулировкой расхода в каждой зоне поворотом квадратных патрубков под синими крышками на нижнем коллекторе, расход в соответствующих смотровых стеклах должен быть установлен на цифру, рассчитанную путем деления длина трубы для этой зоны на 40.Пример: Контур 1, 85 м / 40 = примерно 2 по шкале. 7) Вначале запустите систему с термостатическим клапаном, установленным на мин. (35 c). 8 Увеличивайте настройку на 5 в день, максимум до 50 для бетонных полов, максимум 65 для деревянных полов. 9) Поток и возврат от котла должны быть подключены к показанным соединениям коллектора с помощью компрессионных муфт. 10) ПРИМЕЧАНИЕ. При первом запуске системы может потребоваться несколько часов, чтобы проявился эффект нагрева! Электрическая настройка для одно- и многоконтурных систем 1) Подключение термостата будет зависеть от типа выбранного термостата.2) Положение термостата в комнате не критично, но следует избегать мест, подверженных воздействию солнечных лучей, высота установки около 1,5 м. 3) Комнатный термостат используется для включения насоса. 4) Блок клапана управления одноконтурным насосом включает в себя трубный термостат и не будет работать, если горячая вода не поступит из бойлера / системы отопления. 8 Техническая поддержка

9 Схема для системного котла и UFH + радиаторы + горячая вода HWC Клапаны с электроприводом Котел Насос котла (не требуется только для UHF / системы горячего водоснабжения) Схема для газового комбинированного котла и напольного отопления + радиаторы Комбинированный котел Клапаны с электроприводом UFH UFH ELECTRICAL для одно- и многоконтурные системы 9

10 Программатор котла Комнатный термостат (радиаторы) Цилиндровый термостат NL ЭЛЕКТРИЧЕСКАЯ НАСТРОЙКА для одно- и многоконтурных систем (провода заземления опущены для ясности) 2-х канальный моторизованный клапан ГВС M 2-х канальный моторизованный вентиль Радиаторы M 2-х канальный моторизованный клапан напольного отопления M Питание 230 В перем. Тока 10 Техническая поддержка

11 Типовое электрическое соединение одноконтурный UFH + существующая система S Plan + системный котел. Установка для термостата.Варианты подключения / схемы для модернизации термостата приведены на нашем веб-сайте.

12 Программатор котла Комнатный термостат (радиаторы) N L ЭЛЕКТРИЧЕСКАЯ УСТАНОВКА для одно- и многоконтурных систем (заземляющие провода опущены для ясности) Радиаторы с 2-ходовым клапаном с электроприводом M 2-канальный клапан с электроприводом для подогрева пола M Питание 230 В перем. Тока 12 Техническая поддержка

13 Типовое электрическое подключение Одноконтурный УВГ + радиаторы + комбинированный котел Установка для термостата с циферблатом.Дополнительные сведения о вариантах проводки / схемах термостата см. На нашем веб-сайте Подача на котел и насос котла Отсутствие напряжения на соединениях комнатного термостата в комбинированном котле ПРЕДУПРЕЖДЕНИЕ: Будьте осторожны при подключении к соединениям котла, важно, чтобы на клеммы котла не подавалось напряжение от этой системы управления или может произойти повреждение котла. Термостат (теплые полы) Питание к насосу UFH N L A1 A2 ЭЛЕКТРИЧЕСКАЯ УСТАНОВКА для одно- и многоконтурных систем 13

14 Типовые методы крепления ПОД НОВЫМ БЕТОННЫМ ИЛИ СТЯЖНЫМ ПОЛОМ Экономичное решение для установки водяного теплого пола в новостройках или пристройках.Этот тип системной установки является наиболее популярным и экономичным на сегодняшний день на рынке. Трубы укладываются в стяжку или бетон, что означает, что весь пол нагревается, как один огромный радиатор. Эта система обычно применяется в новостройках или пристройках / зимних садах. СИСТЕМА CLIP RAIL МЕЖДУ СТЯЖКАМИ ИЛИ ПОДВЕСНЫМИ ПОЛАМИ Установка водяного теплого пола между балками проста, используя наши различные решения для монтажа. Обратите внимание, что для всех систем балок требуется, чтобы расстояние между трубами составляло 200 мм или меньше. Это означает, что вам нужно выбрать комплект в стиле зимнего сада или комплект для нескольких комнат. Стандартные комплекты для комнат разработаны с расстоянием между трубами по центру 250 мм, что означает, что у вас не будет Достаточно трубы в комплекте СИСТЕМА РАСПРЕДЕЛИТЕЛЬНОЙ ПЛИТЫ ТИПОВЫЕ МЕТОДЫ КРЕПЛЕНИЯ НА СУЩЕСТВУЮЩИХ ПОЛАХ Установка водяного теплого пола на существующие полы очень проста с использованием наших различных решений по установке.Наши системы перекрытий могут быть установлены непосредственно на любой твердый черный пол, такой как существующие полы, фанера или бетонные / стяжные полы, или любые твердые поверхности, такие как существующие плитки / деревянные полы. ПЛАВУЧИЕ ПАНЕЛИ для отделанного деревянного пола 14 Техническая поддержка

15 СИСТЕМА ПЛАСТИКОВЫХ ЯЩИКОВ, ОБРЕЗАННЫХ ПРЯМО СО СКРЕПКАМИ СИСТЕМА СУХОГО ПЕЧЕНЬЯ СМЕШИВАНИЕ / СТЯЖКА В ДОСКАХ ИЗ ФОЛЬГИ ПАНЕЛИ ТВЕРДЫХ ПОЛОВ для отделанного плиточного пола Для получения дополнительной информации о различных напольных креплениях просмотрите наши полезные видеоролики с пошаговыми инструкциями.Отсканируйте QR-код для просмотра видео. ТИПОВЫЕ СПОСОБЫ УСТАНОВКИ 15

16 Посетите нас в Интернете, чтобы получить список поставщиков: Позвоните нам напрямую для получения технической консультации: Unit 12, Carnival Park, Carnival Way, Basildon, Essex, SS14 3WN T:

Лучшая цена подпольной воды - Лучшие предложения по подпольной воде от мировых продавцов подпольной воды

Отличные новости !!! Для подпольной воды вы находитесь в нужном месте.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний слой воды под полом в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили воду для пола на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как использовать воду для пола и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите воду для пола по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

теплых полов

СПЕЦИАЛИСТЫ ПО СИСТЕМАМ НАПОЛЬНОГО ОТОПЛЕНИЯ И ЗАПЧАСТИ

ПОЗВОНИТЕ НАМ СЕГОДНЯ

ПН - ПТ 9:00 - 17:00

01600 710909

Товаров: (0) | £ 0.00
Просмотр корзины оформления заказа Искать продукты: На основе InstantSearch + автозаполнение поиска по сайту
  • Искать продукты:
  • Меню ≡ ╳
    • Главная
    • Интернет магазин
      • Теплые полы
        • НАБОРЫ ПЛОЩАДИ
          • UFH-пакеты до 15 м²
          • UFH-пакеты до 20 м²
          • UFH-пакеты до 30 м²
          • UFH-пакеты до 40 м²
          • UFH-пакеты до 50 м²
          • UFH-пакеты до 60 м²
          • UFH-пакеты до 70 м²
          • UFH-пакеты до 80 м²
          • UFH-пакеты до 90 м²
          • UFH-пакеты до 100 м²
          • UFH-пакеты до 110 м²
          • UFH-пакеты до 120 м²
        • Комплекты для твердого пола
        • Комплекты деревянных подвесных полов
        • Системы перекрытий OverLay
      • Компоненты для крепления к полу
        • Подвесной пол - Распорные плиты
        • Твердый пол - система рельсов с зажимом
        • Solid Floor - Система лотков
        • Solid Floor - Система степлера Tacker
        • Плавающий пол ~ Панели Overfit
        • Retro Fit ~ Накладные доски
    .

    Добавить комментарий
