Ветряки: 7 лучших ветрогенераторов для дома

Содержание

выбираем маленький ветряной генератор для дома, принцип работы и устройство

Ветряные генераторы уже не представляют собой ничего экзотичного – сейчас их используют и расценивают как наилучшую возможность сэкономить. В статье рассмотрим популярные модели мини-ветрогенераторов для дома, особенности их устройства и принцип работы.

Особенности

Даже мини-ветрогенератор с легкостью преобразовывает всю ту энергию, которую несет в себе ветер. Успешное использование данных установок уже зарекомендовало себя благодаря тому, что их можно использовать как в частных домах, дачах и загородных постройках, так и на производствах и больших фабриках.

Ветряку для того чтобы получить электроэнергию, не нужны топливо и солнце. Это заставляет задуматься о том, как они работают, и какие предложения есть на рынке данных устройств.

Еще к одной особенности ветряного генератора можно отнести то, что его мощность напрямую зависит от размера окружности, что формируют его лопасти. Если увеличить ее диаметр в 2 раза, то при сохранении прежней скорости ветра электроэнергии, которую будет производить генератор, будет в 4 раза больше.

Принцип работы

Конструкция и принцип работы старых ветряных мельниц уверенно перекочевали к их современным последователям – ветряным электрогенераторам.

Сила ветра, вращающая лопасти, заставляет двигаться ось, к которой эти лопасти прикреплены, а она уже, в свою очередь, двигает шестерни и механизмы внутри мельницы.

В наши дни ветряные мельницы для производства электричества устроены практически так же, только энергия ветра заставляет вращаться ротор.

Рассмотрим более детально, как происходит преобразование ветра в электроэнергию.

  1. Первичный вал с редуктором начинает вращаться от силы ветра, который толкает лопасти и заставляет их совершать обороты. Затем момент вращения передается на оборудованный магнитами ротор. Благодаря такой последовательности действий в статорном кольце образуется переменный ток.
  2. При выработке электроэнергии в таком количестве необходимы аккумуляторы. Для того чтобы заряжать в безопасном режиме, необходим выпрямитель тока, который позволяет избежать скачков напряжения и увеличивает срок службы аккумуляторных батарей.
  3. Чтобы создать привычное нам напряжение в 220 В, из аккумуляторов ток подается в инвертор, а затем уже к конечным потребителям. Чтобы ветряк всегда ловил наиболее сильный ветер, устанавливают хвост, который разворачивает лопасти по ветру. Всевозможные датчики позволяют современным моделям иметь системы торможения, складывания и отвода лопастей от ударов ветра.

Виды

Различные виды ветряных мельниц классифицируют по количеству лопастей, по материалу, из которого эти лопасти изготовлены, по шагу винта и еще ряду критериев. Независимо от того, как расположена ось вращения генератора, принцип его работы остается одинаковым для любого вида.

Но в основном их разделяют по выбору расположения оси или вала.

  • Горизонтальный вид. Это когда поверхность земли расположена параллельно оси вращения генератора.
  • Вертикальный вид. У этого вида ветряков вращающий вал расположен перпендикулярно поверхности земли, а лопасти расположены вокруг него.

Составная часть пропеллера или ветроколеса у современных ветряных генераторов может состоять из разного количества лопастей. Уже признано устоявшимся утверждение, что пропеллеры с количеством лопастей до трех вырабатывают большое количество тока лишь при сильном ветре, в то время как многолопастные ветрогенераторы могут довольствоваться небольшими потоками воздуха.

Обзор моделей

Российский рынок отличается большим ассортиментом ветряных генераторов. Перед выбором стоит сравнить характеристики представленных моделей и варианты их применения. Разнообразие устройств представляет солидный ряд, в котором стоят как небольшие ветрогенераторы для дома, так и изделия для промышленного использования более крупных размеров.

  • Ветряные генераторы Condor Home. Ветряки предназначены для использования в домашних условиях, мощность 0,5-5 кВт. Эти станции предназначены для использования при низких температурах, а также продуцируют энергию при слабых порывах ветра. Служат как основным, так и вспомогательным источником электричества на участке.
  • Маленькие электростанции Falcon Euro. Чаще всего используются в комплексе с солнечными батареями или другими источниками энергии в случае значительного удаления от линий электропередач. Линейка моделей представлена технологичными ветряными генераторами преимущественно с вертикальными валами мощностью 1-15 кВт.
  • Генераторы Sokol Air Vertical. Небольшие ветровые установки способны обеспечить электричеством как небольшие дома, так и средние производственные здания. Данные электростанции выпускаются с мощностью 0,5-15 кВт.
  • Ветрогенераторы Energy Wind. Данные ветряки замечательно себя зарекомендовали как прекрасный вариант для электрообеспечения жилых домов, коттеджей и жилых построек. Есть как однолопастные, так и трёхлопастные модели с различной мощностью – 1-10 кВт.
  • Ветряные мельницы Altek ЕВ. Сегмент загородных домов и дач покорили эти ветротурбины с горизонтальным валом вращения. Номинальная мощность от 1 до 10 кВт. Превосходно подходит для решения задач снабжения электричеством дачные участки.

Как выбрать?

Чтобы выбрать ветряную электростанцию, необходимо определиться с некоторыми пунктами, которые будут влиять на принятие решения. Все расчеты и подобные вычисления требуют большого внимания: нужно собрать и обработать важную информацию.

  1. Необходимо рассчитать максимальное и минимальное количество электричества, которого хватит для комфортного обеспечения объекта.
  2. Изучить показатели ветра в разное время года, выявить безветренные периоды и понять, какие нужны аккумуляторы, когда энергию от ветряной мельницы нужно заменить чем-то другим.
  3. Учитывайте в первую очередь климатические и географические характеристики региона. В том случае, если будут сильные заморозки, ветряной генератор будет нерентабелен.
  4. Хорошо изучить рынок, провести сравнение подходящих вам генераторов от всех производителей. И не забывайте про такой показатель, как шум при работе ветрогенератора.

Полный переход на такие электростанции для жилых домов на значительном удалении от линии электропередач не решит проблему целиком. Но может быть отличной альтернативой и выходом из положения в определенных ситуациях, а иногда и единственным способом обеспечить электричеством свой участок. Для того чтобы выбор оказался максимально оправдан, следует учесть каждую характеристику – от размеров, уровня шума, емкости аккумуляторов до способа установки, необходимой для работы скорости ветра и количества вырабатываемого электричества.

Подробнее о ветрогенераторе смотрите в следующем видео.

виды, как выбрать, обзор лучших вариантов


Ветряки давно перестали быть экзотической новинкой, сейчас их рассматривают как один из возможных вариантов экономии. Потоки воздуха над земной поверхностью несут в себе огромное количество энергии, которую в настоящее время успешно применяют в промышленных ветротурбинах и малых ветряных установках для частного использования.

Мы расскажем, как правильно выбрать и технически грамотно установить ветрогенератор для частного дома. В предложенной нами статье описаны правила сборки и эксплуатации мини электростанций.

Заинтересованным покупателям даны рекомендации по выбору, приведен рейтинг популярных моделей.

Содержание статьи:

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую. Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

  1. Лопасти аэродинамической формы для улавливания ветра.
  2. Генератор для продуцирования переменного тока.
  3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
  4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
  5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
  6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.

Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.

В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

Если задействовано сразу несколько устройств для получения электричества, схему дополняют ещё одним элементом – автоматическим выключателем (ABP). Он необходим, чтобы при отключении одного источника альтернативной энергии запускался другой – резервный.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности. В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

  • с вертикальной осью вращения;
  • с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

  • количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
  • материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
  • шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления , могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Целесообразность установки ветрогенератора

Малые ветряные электростанции сегодня широко применяются в качестве альтернативных источников электроэнергии, которые позволяют добиться реальной экономии.

Подобные устройства, как правило, устанавливают на дачных участках, в зонах, удалённых от основных электросетей. Но это не единственная причина, почему люди всё чаще отдают предпочтение конструкциям такого типа.

Владельцы земельных участков успешно используют ветряные генераторы, чтобы добиться полной автономности и существенной экономии электроэнергии

Однако не каждая зона подходит для установки ветротурбины. Чтобы мини-электростанция полноценно функционировала в течение заявленного производителем срока эксплуатации, климатические условия местности должны соответствовать требованиям спецоборудования.

Средняя скорость ветра не должна быть меньше отметки 4,5-5 м/с. Лишь в этом случае монтаж конструкции с ветряком будет экономически оправдан.

Чтобы узнать приблизительные данные о среднегодовой скорости ветра по регионам, необходимо просмотреть специальную карту ветров. Более точную информацию можно получить, используя анемометр и устройство для считывания сигналов.

Измерительную систему нужно установить на большой высоте, чтобы близко расположенные постройки и деревья не искажали результатов.

Если вы решили установить ветряную мини-электростанцию для дома, также следует подумать о наличии свободного пространства. При этом нужно учесть, что ветер должен абсолютно свободно «гулять» по лопастям, ну и без препятствий на своём пути достигать их с разных сторон.

Именно поэтому идеальным местом для установки ветротурбины считаются вершины холмов, где воздушные массы уплотняются с соответствующим увеличением давления и скорости ветра. Также подходящими считаются морские регионы и степная зона.

Чтобы получить полную отдачу от ветряка, его нужно установить в месте, где нет деревьев и высоких зданий

Любые препятствия в радиусе 250 м будут оказывать влияние на . Для получения максимальных показателей КПД необходимо установить ось турбины выше уровня препятствий как минимум на 4-5 м.

Правила выбора оборудования

К подбору ветряного генератора для дома следует подойти ответственно.

Заранее нужно собрать базовую информацию:

  1. Рассчитать номинальное и максимальное количество электроэнергии для обеспечения потребностей дома.
  2. Просмотреть данные о среднегодовой скорости ветра в зоне проживания, чтобы определить периоды, когда ветряк будет бездействовать.
  3. Учесть климатические особенности местности. Если в зимнее время года отмечаются сильные морозы, установка ветряной станции себя не оправдает.
  4. Выяснить интенсивность создаваемого шума при работе ветрогенераторов.
  5. Провести сравнение технических характеристик устройств от разных производителей.

Подбор комплектующих функциональных элементов для ветроэнергетической установки производят по номинальному значению мощности. При этом играет роль и номинальная скорость ветра – значения, при которых ветрогенератор вырабатывает расчётное количество электрической энергии.

Если максимальную мощность установка выдаёт при скорости ветра 11 м/с, а в вашей местности средний показатель достигает отметки 4,5 м/с, ветряк не будет вырабатывать заявленное производителем количество энергии

Акцентировать внимание нужно и на том, что мощность ветряного генератора зависит от диаметра колеса, сформированного лопастями. При увеличении размеров в 2 раза ветряк при той же скорости ветра будет производить в 4 раза больше электричества.

Также важна ёмкость аккумуляторных батарей. На случай безветрия в них должно быть достаточно энергии, чтобы обеспечить дом.

Монтаж частной ветряной мини-электростанции лучше доверить компании, которая специализируется на выполнении такого рода работ. Главная цель – обеспечить максимальную безопасность. Габаритная конструкция ветряка должна гарантировано сохранять устойчивость даже в случае экстремальных погодных условий

Маломощные модели ветрогенераторов с лёгкими невысокими мачтами можно установить самостоятельно. Центральную опору обязательно монтируют на укреплённом железобетонном фундаменте. Для боковой устойчивости конструкции используют 3-4 растяжки.

Примерные цены и окупаемость ветрогенераторов

Популярность ветряных агрегатов растёт с каждым днём. Ими выгодно оборудовать большие и дорогие коттеджи, на содержание которых требуется много электрической энергии.

Целесообразно устанавливать ветряки и в населённых пунктах, где отсутствует централизованное электроснабжение или подача электроэнергии производится с постоянными перебоями.

Именно в таких случаях на помощь придут ветрогенераторы, использование которых имеет ряд преимуществ:

  • трансформация энергии воздушных потоков в бесплатное электричество;
  • экологическая безопасность ветротурбин;
  • отсутствие сырья и отходов при производстве электроэнергии;
  • минимальный износ функциональных деталей;
  • длительный срок эксплуатации – 25-30 лет;
  • нет необходимости постоянно контролировать работу ветростанции.

К недостаткам относят переменчивость и непредсказуемость силы ветра. Чтобы минимизировать потери, нужно дублирование источника или же монтаж дополнительного буфера для накопления энергии. Также вращающееся ветроколесо представляет потенциальную угрозу для летящих птиц.

Ветряные электростанции создают шум, сравнимый с шумом автотранспорта при движении со скоростью около 70 км/час. Повышенный уровень шума не только отпугивает животных, но и доставляет дискомфорт людям

Ещё один существенный минус ветроустановок для бытового использования – высокая стоимость. Эти громоздкие конструкции изготовляются из дорогостоящих материалов, в комплекте имеют контроллер, аккумуляторы, инверторную установку и мачту.

Следует отметить, что бытовые ветрогенераторы от российских производителей, а также качественные ветряные установки, выпускаемые в Китае, стоят намного дешевле, чем европейские аналоги. Стоимость отечественных ветряков с вертикальной осью номинальной мощностью до 2 кВт варьируется в диапазоне 1300-2500$.

Но при такой цене комплектация включает лишь генератор с лопастями. Остальное оборудование придётся приобрести отдельно или . Полнокомплектные установки стоят дороже примерно на 40-50%.

Цена ветряных станций для домашнего использования мощностью от 3 кВт до 7 кВт намного выше. Такие генераторы с сопутствующим оборудованием обойдутся покупателю в 5000-12000$.

В настоящее время применение ветряных установок в качестве альтернативы централизованному электроснабжению нерентабельно из-за высокой стоимости оборудования

И даже когда присутствуют перебои в подаче сетевого электричества, ветрогенератор устанавливать целесообразно не всегда. Проще и дешевле обойдётся смонтировать систему бесперебойного питания на базе промышленных аккумуляторов в сочетании с ИБП.

Есть смысл монтировать ветроэнергетическую установку в местах, где доступ к централизованной энергоподаче полностью отсутствует. Период окупаемости в этом случае составляет 25 лет.

Перед приобретением компонентов для сборки и установки ветряного генератора энергии желательно провести , приведенным в рекомендуемой нами статье. Здесь же вы найдете порядок и правила выполнения вычислений.

Обзор лучших брендов и установок

На российском рынке ветряных генераторов представлены как надёжные относительно недорогие устройства отечественных брендов, так и различные по функциональности модели ветряков от зарубежных производителей. Чтобы определиться с выбором установки для дома, нужно сравнить характеристики разных агрегатов.

№1 — ветрогенераторы Condor Home (Россия)

Серия ветряков для домашнего использования включает устройства мощностью 0,5-5 кВт. Они могут служить основным источником электричества или дополнительным. Станции Condor Home адаптированы для эксплуатации в условиях низких температур, способны продуцировать энергию даже при слабом ветре.

В зависимости от модели, корпус генератора изготовлен из пластика или литого алюминия, лопасти – из стеклопластика. Присутствует эффективная двойная система торможения. Мачта составная, на растяжках, имеет высоту 8-12 м. Для установки этих агрегатов нужен свайный или бетонный фундамент.

Домашние ветряные генераторы Condor Home – полностью готовые продукты, для работы с которыми не нужны специальные знания или технические навыки. Устройства предназначены для электрификации как отдельно стоящих построек, так и маленьких населённых пунктов в составе ветряных электростанций

Базовая комплектация включает мачту и растяжки, генератор, ротор и лопасти, контроллер заряда, крепёжные элементы.

№2 — мини-электростанции Falcon Euro (Россия)

Представляют собой высокотехнологичные вертикально-осевые ветряные генераторы мощностью 1-15 кВт. Применяются для основного/резервного питания потребителей, удалённых от линий электропередач. Могут быть использованы в составе комплекса с солнечными панелями и топливным генератором.

Ветряки оснащены мощными неодимовыми магнитами. Стартовая скорость ветра для запуска установки составляет 1,5 м/с, номинальная скорость – 11 м/с. Установленный аэродинамический тормоз способствует ограничению оборотов колеса. Заявленный срок эксплуатации от производителя – 20 лет, заводская гарантия на мини-электростанции – 36 месяцев.

Ветрогенераторы Falcon Euro отличаются надёжностью в эксплуатации и неприхотливостью в обслуживании. С помощью устройств этой серии легко решить проблемы электроснабжения локальных, а также островных объектов

В базовый комплект установки Falcon Euro включены несколько функциональных элементов: ветроколесо, генератор и контроллер, мачта, закладные детали. Инверторная установка и аккумуляторные батареи подбираются отдельно.

№3 — ветряные агрегаты Sokol Air Vertical (Россия)

Малые ветроэнергетические установки данного бренда могут обеспечить электричеством и небольшие коттеджи, и средние предприятия. Для бытового использования выпускаются устройства SAV мощностью 0,5-15 кВт.

Они характеризуются высокой эффективностью при слабых ветрах, бесперебойно функционируют при низких и высоких температурах в диапазоне от -50 °C до +50 °C, отличаются низким уровнем создаваемого шума и стойкостью к внешним воздействиям.

Генерация электроэнергии агрегатами Sokol Air Vertical не зависит от направления ветра. Вертикально-осевые установки работают в автоматическом режиме без обслуживающего персонала. В конструкции предусмотрена электромагнитная и аэродинамическая система торможения для ограничения оборотов ветроколеса.

Лопасти изготовлены из армированного полиэфира или авиационного алюминия (в зависимости от модели), имеют самораскручивающийся профиль. Генератор – многополюсный трёхфазный с возбуждением от постоянных магнитов.

Ветряки Sokol Air Vertical выдают номинальную мощность при показателях 7-8 м/c, что позволяет использовать их в регионах с низкой среднегодовой скоростью ветра

В базовую комплектацию ветряной электростанции входят: ветроустановка с контроллером заряда аккумуляторов, мачта с растяжками, монтажный набор. Инвертор и аккумуляторы подбираются по техническому заданию отдельно.

№4 — ветрогенераторы Energy Wind (Россия)

Покупателям доступны одно- и трёхлопастные модели продуктов универсального применения мощностью 1-10 кВт. Эти ветряки прекрасно подходят для создания проектов обеспечения электричеством частных жилых домов и коттеджей.

Основу установок Energy Wind составляют прочные лопасти из армированного стекловолокна, окрашенные автоэмалью, и надёжная система вывода из воздушного потока. Эти агрегаты с горизонтальной осью вращения стабильно работают при температурах от -40 до +40 градусов по шкале Цельсия.

Минимальная рабочая скорость ветра – 2 м/с, при некоторых положениях лопасти – 3 м/с, рекомендуемая высота мачты – 8-20 м. Средний срок эксплуатации установок российского бренда составляет 25 лет, официальная гарантия от производителя – 3 года.

Ветрогенераторы Energy Wind не требуют постоянного ухода или техобслуживания, что способствует быстрому реинвестированию вложенных финансовых средств

Базовая комплектация установок включает электрогенератор на постоянных магнитах с узлом крепления к мачте и поворотным механизмом, лопасти, комплект крепёжных элементов для сборки ветроустановки. Мачту, а также контроллер, инвертор и батареи для накопления электроэнергии нужно приобрести отдельно.

№5 — ветряки Altek EW (Китай)

Вид ветротурбин – с горизонтальной осью вращения. Устройства номинальной мощностью от 1 кВт до 10 кВт отлично подходят для решения задач электрообеспечения загородных жилых домов и дач.

Защитный кожух ветряков Altek EW изготовлен из алюминиевого сплава, что существенно облегчает конструкцию. Функциональные металлические части генератора покрыты кремнием для термостойкости.

Лопасти изготовлены из фиброармированного пластика. Стартовая скорость ветра для запуска бытовых агрегатов китайского бренда составляет 2,5 м/с, номинальная скорость – 12 м/с.

Ветрогенераторы Altek EW – одни из самых доступных устройств для выработки электричества, которые представлены на современном рынке альтернативной энергетики

В состав базовой комплектации включены лопасти, генератор и контроллер. Остальные функциональные элементы для ветряка необходимо докупить.

Если стоимость комплекта заводского производства покажется вам излишне высокой, есть смысл соорудить . В рекомендуемой нами статье описано изготовление полезного в хозяйстве агрегата из стиральной машинки.

Выводы и полезное видео по теме

Перспективы использования ветроэнергетических установок:

Принцип функционирования современных ветровых турбин. Как энергия ветра преобразуется в электричество:

Даже сегодня использование ветрогенераторов требует постоянного развития. Возможности и долгосрочные перспективы этого альтернативного способа выработки электроэнергии многообещающие. Однако нужны определённые меры как со стороны производителей оборудования, так и от администраций населённых пунктов.

Установка малых ветряных генераторов для частных домохозяйств проблему энергоснабжения в регионах полностью не решит. Но для отдельных владельцев участков данный вариант может стать выходом из положения.

Расскажите о собственном опыте в выборе или установке ветряка на загородном участке. Пишите, пожалуйста, комментарии, размещайте фото и задавайте вопросы в расположенном ниже блоке. Делитесь технологическими тонкостями и полезными сведениями, которые пригодятся посетителям сайта.

описание, конструкция, принцип работы и изготовление своими руками

Подключение к магистральной сети электроснабжения до сих пор доступно не всем. Есть немалое число населенных пунктов, до которых линии электропередач не дошли. Да и подключенные поселки и деревни, вследствие общей изношенности линий, испытывают частые перебои с электроснабжением. Кроме того, дачные поселки, выстроенные недавно, зачастую не имеют возможности подключиться к линии, расположенной в солидном отдалении.

Решение вопроса с электроснабжением традиционно возлагается на бензиновые или дизельные электростанции, нуждающиеся в снабжении топливом, капризные и требующие постоянного наблюдения устройства. При этом, есть альтернативные источники, не нуждающиеся в топливе. Одним из них является ветрогенератор.

Что из себя представляет ветрогенератор?

Ветрогенератор — это устройство, использующее энергию ветра для выработки электрического тока. Воздушные потоки, свободно перемещающиеся в атмосфере, имеют гигантскую энергию, причем, совершенно бесплатную. Ветроэнергетика — это попытка извлечь ее и обратить на пользу.

Ветрогенератор представляет собой набор устройств, принимающих, обрабатывающих и подготавливающих для использования энергию. Потоки ветра взаимодействуют с ротором ветряка, заставляя его вращаться. Ротор посредством повышающей передачи (или напрямую) соединяется с генератором, который заряжает аккумуляторные батареи. Заряд через инвертор перерабатывается в стандартный вид (220 В, 50 Гц) и подается на приборы потребления.

На первый взгляд, комплекс устроен довольно сложно. Существуют и более простые конструкции, например, ветряки, питающие насосы. Тем не менее, для сложных приборов требуется полный комплект оборудования, способный обеспечить стабильное и качественное электроснабжение.

Зачем он нужен?

Отличительное свойство электроэнергии состоит в том, что ее можно производить в любых количествах, если позволяет оборудование. Ветрогенератор как раз и относится к таким устройствам — он производит электроэнергию. Таким образом, ветряк представляет собой электростанцию, способную обеспечивать как крупные участки с большим количеством потребителей, так и отдельные дома или приборы.

Возможности устройства зависят от размеров крыльчатки и мощности генератора. Эти два параметра являются определяющими и зависят друг от друга. Чем мощнее ротор, тем большей мощности генератор он сможет вращать, вырабатывая большое количество энергии.

При этом, ветряк может быть создан самостоятельно и обеспечивать потребности отдельной группы приборов — например, освещения, водоснабжения, вентиляции и т. д. Такая избирательность удобна для сокращения расходов на электроэнергию, обеспечения бесперебойной подачи питания на старых изношенных линиях.

Конструкция и принцип работы

Конструктивно ветрогенераторы сочетают механическую, электромеханическую и электрическую части. К механической относится ветряк, непосредственно принимающий энергию ветра и преобразующий ее во вращательное движение. Оно передается на электромеханическое устройство — генератор, преобразующий кинетическую энергию вращения в электрический ток. После этого действуют чисто электронные устройства:

  • выпрямитель. Генератор вырабатывает переменный ток, который не годится для заряда аккумуляторных батарей. Для дальнейшего использования его надо выпрямить, для чего используется выпрямительное устройство
  • контроллер заряда. Обеспечивает своевременное переключение аккумуляторных батарей с режима зарядки на режим питания потребителей, чтобы избежать выхода АКБ из строя
  • аккумулятор (АКБ). Накапливает заряд, необходимый для поддержания напряжения в сети при ослаблении ветра
  • инвертор. Преобразует постоянный ток аккумулятора в обычные 220В 50 Гц переменного тока, необходимых для питания стандартных потребителей.

Все перечисленные электронные устройства являются типичным комплектом оборудования, используемым с любым типом ветряка. Изменение конструкции крыльчатки не влияет на состав комплекта, если только не происходит значительного увеличения скорости вращения, требующего изменения параметров генератора.

Виды ветрогенераторов

Используются два основных вида ветряков, имеющих принципиальные различия:

  • горизонтальные
  • вертикальные

В обоих случаях речь идет об оси вращения ротора. Конструкция различных моделей горизонтальных устройств мало отличается друг от друга, представляя собой подобие бытового вентилятора или пропеллера. Вертикальные устройства обладают намного большим разнообразием типов конструкции, внешне значительно отличаясь друг от друга. Рассмотрим их подробнее:

Горизонтальные ветряки

Горизонтальные конструкции имеют большую эффективность, так как поток ветра они воспринимают только рабочей стороной лопастей. Наибольшее распространение получили трехлопастные крыльчатки, но для небольших конструкций число лопастей может быть увеличено.

Именно горизонтальные конструкции используются для изготовления больших промышленных образцов, имеющих огромный размах лопастей (больше 100 м), которые в объединенном виде образуют довольно производительные электростанции. Государства западной Европы, такие как Дания, Германия, скандинавские страны активно используют ветряки для обеспечения населения энергией.

Устройства имеют один недостаток — они нуждаются в наведении на ветер. Для небольших ветрогенераторов проблема решается установкой хвоста наподобие самолетного, который автоматически располагает конструкцию по ветру. Большие модели имеют специальное устройство наведения, контролирующее положение крыльчатки относительно потока.

Вертикальные конструкции

Ветрогенераторы вертикального типа имеют меньшую эффективность, вследствие чего используются для обеспечения энергией лишь отдельных потребителей — частный дом, коттедж, группу приборов и т.д. Для самостоятельного изготовления такие устройства подходят больше всего, так как обладают широким выбором вариантов конструкции, не нуждаются в подъеме на очень высокую мачту (хотя это им и не противопоказано).

Вертикальные роторы могут быть собраны из любых подручных материалов, в качестве образца можно использовать любой тип из множества известных:

  • роторы Савониуса или Дарье
  • более современный ротор Третьякова
  • ортогональные конструкции
  • геликоидные устройства и т. д.

Описывать все типы подробно незачем, так как их количество постоянно увеличивается. Практически все новые разработки базируются на вертикальной оси вращения и предназначены для использования в частных домах или усадьбах. Большинство разработок предлагает собственный вариант решения основной проблемы вертикальных устройств — низкого КПД. Некоторые варианты имеют довольно высокие показатели, но обладают сложным устройством корпуса (например, конструкция Третьякова).

Расчет и выбор

Расчет мощности ветряка сводится к подсчету суммарной мощности потребления осветительными, вспомогательными и бытовыми приборами. Полученное значение увеличивается на 15-20% (запас мощности необходим при возникновении непредвиденных ситуаций), и на основании этих данных рассчитывается или выбирается готовый генератор.

От его параметров ведется построение всего остального комплекта — механические требования ложатся в основу проектирования ветряка, а эксплуатационные параметры — мощность, напряжение, сила тока — используются при создании системы накопления и обработки полученного тока.

Выбирая приборы, следует также обеспечивать небольшой (15-20%) запас мощности, который обеспечит устойчивость комплекса при возникновении форс-мажорных ситуаций.

Изготовление ветряка своими руками

Основные работы, которые предстоит сделать, это — изготовление и установка вращающегося ротора. Прежде всего следует выбрать тип конструкции и ее размеры. Определиться в этом поможет знание требуемой мощности устройства и производственные возможности.

Большинство узлов (если не все целиком) придется изготовить самостоятельно, поэтому на выбор повлияет, какие познания имеются у создателя конструкции, с какими приборами и устройствами он знаком наилучшим образом. Обычно сначала делается пробный ветряк, с помощью которого проверяется работоспособность и уточняются параметры сооружения, после чего приступают к изготовлению рабочего ветрогенератора.

Рекомендуемые товары

Ветряки для дома своими руками. Выбираем генератор.

В связи с постоянно растущими ценами на электричество, все большее количество владельцев частных домов и дачных участков задумываются об установке источников альтернативного электропитания. Ветряки для дома своими руками являются отличным решением, как для выработки дополнительного электричества, что сможет снизить счета за коммунальные услуги, так и для обеспечения бесперебойным питанием загородные дома, к которым не подключили энергосети

Территория Россия, благодаря преимущественно равнинной местности и обширной площади, круглый год омывается большим количеством ветров, другое дело, что потенциал силы ветра оставляет желать лучшего, так как ветер чаще всего медленный и слабый. Другое дело – это необжитые территории России, где ветры гораздо большей силы. В любом случае, установка ветрогенератора даже при слабых ветрах, сможет обеспечить дом своего хозяина бесперебойной, и главное – бесплатной энергией.

Какой мощности выбрать ветрогенератор?

Первое, что стоит запомнить – ветряки для дома, как и любые другие источники альтернативного электричества, не смогут производить колоссальное количество электроэнергии. Многие начинающие конструкторы стремятся создать максимально мощный ветрогенератор, который сможет обеспечить электричеством не только освещение на дачном участке или зарядить аккумуляторные батареи, но также будет поддерживать абсолютно все электропитания дома, включая нагрев бойлера и отопительных систем. В принципе, это вполне возможно, если построить ветровой генератор мощностью более 2 киловатт модели W-HR2. Для строительства такого промышленного ветряка необходимы огромное количество денег, сил и расчетов. Соорудить его в одиночку непрофессионалу практически невозможно.

Оптимальным решением будет установка ветрогенератора мощностью до 500 ватт, этого вполне достаточно для обеспечения электроэнергией маленького загородного участка, а при необходимости большей мощности, всегда можно соорудить еще несколько ветряков и создать из них единую электростанцию.

Ниже представляем таблицу мощности ветряков в зависимости от кол-ва лопастей и диаметра всего ветроколеса при скорости ветра 4 м/с

Со стороны может показаться, что показатели несколько завышены, но не стоит забывать, что 4 м/с – это обычная скорость ветра на равнинной территории и чаще всего он достигает порывов выше, чем данная отметка. А чем больше скорость ветра, тем больше дает энергии самодельный ветряк.

Выбираем тип ветроколеса

Именно ветряное колесо является самым важным элементом всей конструкции, так как за счет его движения энергия ветра преобразовывается в механическую.

Самые популярные типы ветроколеса:

  1. Парусные
  2. Крыльчатые

Преимущества парусного ветроколеса заключается в их дешевизне и простоте установке: достаточно на лопасти прикрепить парусный материал и разместить под небольшим углом к ветру, такая конструкция будет в точности повторять старинные ветряные мельницы. К ее недостаткам относится большое аэродинамическое сопротивление воздушному потоку, который будет возрастать при ветре, идущем диагонально относительно лопастей.

Намного более эффективными являются лопасти крыльчатого типа, они немного дороже и сложнее в изготовлении, но устойчивы к силам трения или аэродинамическим потерям. Именно поэтому крылья самолетов имеют похожую форму. К дополнительным преимуществам крыльчатых лопастей относят небольшую затрату материалов для их изготовления, для сравнения можно привести вертикально осевой тип лопастей, чья эффективность будет сравнима с крыльчатыми, но при этом будет гораздо больший расход материалов.

Оптимальное количество лопастей на ветроколесе

При создании ветряков для дома своими руками можно сэкономить на материалах и обойтись всего 2-3 лопастями, но данное решение будет чревато несколькими неприятными моментами:

  • Чем меньше лопастей, тем они быстрее вращаются и создают лишнюю центробежную нагрузку на ветрогенератор, что может привести к поломке мачты и узлов крепления ветряка
  • При высокой частоте оборотов ветроколесу приходиться противодействовать большой силе трения воздуха, которые могут привести к разрушению лопастей. Поэтому лопасти приходиться изготавливать из крепких и дорогостоящих материалов
  • Высокий шум при работе

Исходя из всего вышеперечисленного, наиболее оптимальным числом лопастей будет 5 или 6. Когда определились с количеством лопастей, нужно определиться с диаметром ветроколеса исходя из данных таблицы выше. Следует учитывать, что чем больше длина лопастей, тем массивней конструкция, следовательно придется дополнительно укреплять ветряк и проводить работы по уравновешиванию винта. Наиболее оптимальный диаметр ветроколеса – это 2 метра.

Конечно, чем больше лопастей, тем большая эффективность ветрогенератора, но вместе с тем усложняется и общая конструкция ветряка и будет необходима установка дополнительного редуктора.

Выбираем генератор

При выборе генератора необходимо отталкиваться от скорости вращения ветроколеса. Ниже в таблице приведено количество оборотов зависимости от скорости ветра для ветроколеса с 6 лопастями.

Исходя из данных выше, наилучшим выбором будет веломотор или электродвигатель от ленточного накопителя данных. Преимущество таких двигателей в том, что они имеют низкие рабочие обороты и смогут раскрутить ветряк без установки редуктора.

Создаем ветровые генераторы для дома своими руками

При изготовлении ветрогенератора будем придерживаться данной таблицы. Конечно, способы крепления и расположение узлов может быть несколько изменено, но в целом, для создания эффективного ветряка лучше не отступать от представленной конструкции.

Примечание: Расстояние между мачтой и лопастями должно быть не менее 25 см, если меньше, то есть вероятность того, что лопасти прогнувшись под ветром разобьются о мачту.

Изготовление лопастей

Лучше всего крылья для ветряка вырезать из толстостенной ПВХ трубы. Конечно, можно изготовить лопасти из древесины, но это гораздо более трудозатратно, а также древесина может прийти в негодность под воздействием влаги.

Для лопастей следует использовать трубы с толщиной не менее 4 мм, иначе они будут без проблем прогибаться под ветром и быстро придут в негодность.

Высчитывание оптимальной формы лопастей чаще всего проводится эмпирическим путем при вырезании нескольких образцов разного размера. Но такой способ требует затрат времени и приводит к излишнему переводу материала. Поэтому мы предоставляем Вам ниже шаблон лопасти для трубы диаметром 16 см и длинной в 1 метр.

После того, как вы вырежете 6 лопастей по шаблону, необходимо максимально отполировать их поверхность и сточить края, чтобы они меньше сопротивлялись воздушному потоку.

Теперь изготавливаем головку электродвигателя, к которой будут крепиться лопасти. Для этого берем диск из стали толщиной не более 10 мм и привариваем к нему несколько полос длинной до 30 см, на которых высверливаем отверстия для крепления лопастей.

Чтобы повысить эксплуатационные характеристики ветряка, головку электродвигателя обязательно нужно сбалансировать. Для этого головка крепится вертикально в безветренном помещении. Необходимо следить за тем, чтобы ни одна из сторон головки самопроизвольно не двигалась и находилась в неподвижном состоянии. Если заметно движение, то полосы головки стачиваются до того состояния, пока движение не прекратиться при любом положении головки в пространстве.

Закрепляем генератор на раме

Генератор принимает вращательный момент от лопастей и постоянно находится под давлением больших центробежных и гироскопических нагрузок. Чтобы ветряк раньше времени не вышел из строя, генератор следует плотно закрепить на раме. Сама рама представляет собой пластину из метала, на которой располагаются главные узлы ветряка, а также станину из дюралалюминия с резьбовым отверстием. На станину накручивается вал генератора, а для его лучшего крепления следует использовать на конце соединения гайку с контршайбой.

Укрепление ветрогенератора от штормовых ветров

Рассматриваемый нами в этой статье ветряк не обладает высоким числом оборотов и вряд ли будет достигать таких частот вращения, что составляющие ветряка начнут приходить в негодность. Но при частых переменах направления ветра, хвост ветряка будет резко поворачиваться, что может привести к расшатыванию элементов крепления конструкции. Помимо этого, лопасти ветряка при сильном ветре будут сопротивляются поворотам, что вместе с подвижным хвостом ветрогенератора будет создавать высокую нагрузку в месте соединения рамы и генератора.

Чтобы значительно повысить срок службы ветровой электростанции, необходимо устанавливать специальную защиту от сильного ветра. Такой защитой выступает боковая лопатка – простенькое устройство, собираемое из минимума материалов, но удачно зарекомендовавшая себя во множестве ветровых установках.

С помощью боковой лопатки регулируется наклон ветряка по вертикали и при сильном ветре устанавливает лопасти параллельно ветру. То есть при умеренной силе ветра ветряк находится в стандартном положении перпендикулярно относительно земли, но при штормовых воздушных потоках, ветряк складывается на 90 градусов относительно своего рабочего положения, из-за чего его работа прекращается.

Боковая лопатка состоит из небольшой профильной трубы скрепленной с тонкой металлической пластиной, пружины и растяжки располагающейся между лопаткой и хвостом. Растяжка нужна для того, чтобы контролировать угол складывания ветряка.

В лопатке необходимо использовать крепкую пружину из углеродистой стали, которая в крайней точке выдерживает нагрузку до 12 кг. Растяжку изготавливают из тонкого велосипедного троса.

Устанавливаем мачту

Мачта является опорой для ветряка и на этом этапе ни в коем случае не стоит экономить. Лучше всего будет установить мачту на открытой территории, где в радиусе нескольких десятков метров не будет никаких строений. Сама мачта изготавливается из металличесской водопроводной трубы длинной в 7 метров. Если же возле ветряка находятся строения или деревья, то мачту следует сделать хотя бы на метр выше относительно их уровня. На пути к лопастям ветрового генератора не должно быть никаких препятствий, а иначе КПД ветряка будет значительно меньше ожидаемого.

Ветровой генератор – это массивная конструкция весом в несколько сотен килограмм, поэтому, чтобы он не проседал в почве, его необходимо устанавливать на крепком бетонном фундаменте. Помимо закрепления основы мачты в фундаменте, ветряк дополнительно фиксируется несколькими растяжками из монтажных тросов шириной не менее 5 мм. Растяжки крепятся к мачте хомутов, вытягиваются на максимальную длину и крепятся к колышкам, которые забиваются в землю на глубину не менее метра.

Устанавливать мачту с генератором можно как с помощью автокрана, так и в ручную. Для этого используется противовес, изготовленный из тяжелого деревянного бруса.

Аккумуляторные батареи и электронная система ветряка

Чтобы хранить энергию выработанную ветровой электростанцией, используют небольшие аккумуляторные батареи, емкость которых должна быть не меньше 120 а\ч. Рекомендуется также взять батарею до 300 а/ч, и уже в процессе эксплуатации определить сколько времени необходимо для ее зарядки. На выбор батареи также влияет сфера применения АКБ: если батарея используется для обеспечения электрическом нагревательных приборов, то следует отдать предпочтение более емким аккумуляторам.

Чтобы питать аккумулятором технику работающую при напряжении тока 220 В, необходимо установить специальный инвертор преобразователя напряжения. Инверторы различаются между собой уровнем пиковой мощностью, на которой они могут питать технику. Так, если подключать к АКБ компьютер вместе с монитором, то будет достаточно инвертора рассчитанного на 1000 Вт, если же от аккумуляторной батареи будут работать строительные инструменты, такие как перфоратор, то придется взять инвертор на 2000 Вт.

На рисунке ниже Вы можете видеть простейшую схему для зарядки аккумуляторов ветряком: от генератора идут три вывода, которые подключаются к параллельно идущим трем диодным полумостам. От генератора будет вырабатываться напряжение равное 26 В, поэтому к диодным полумостам будет достаточно последовательно подключить две батареи напряжением 12 В.

Основным преимуществом такой схемы является ее легкость сборки и минимум используемых материалов. Ее недостатком будет то, что при небольших ветрах аккумуляторы практически не будут заряжаться. Процесс зарядки начнется только при ветре в 7 м/с, который не так уж и часто можно встретить на равнинных территориях России.

Как ухаживать за ветрогенератором

Ветряки не требуют включения от внешних источников питания, они полностью автономны, благодаря чему запускаются самостоятельно даже при очень слабом ветре. Ветрогенераторы для дома своими руками могут прослужить десятки лет, для этого следует придерживаться нескольких правил:

  1. Чтобы металлические компоненты ветровой электростанции не сгнили под атмосферными осадками, их стоит красить каждые 2 года
  2. Дважды в год смазывать подшипники в генераторе и поворотном узле
  3. Ветроколесо – самое уязвимое место всей конструкции и может с легкостью разбалансироваться при сильном ветре. Примером разбалансировки может служить излишнее дрожание лопастей. Если дефект ветроколеса был обнаружен, то его следует немедленно снять и провести ремонтные работы

Вам понравится

как сделать ветрогенератор для дома по проекту

В этой статье мы подробно разберем, как сделать ветрогенератор своими руками. Ведь быт современного человека без электроэнергии – трудно представим. И даже небольшие перебои в подаче электричества становятся порой «парализующим моментом» для нормальной жизни в собственном доме. А такие неполадки, приходится признать, для некоторых загородных поселков или населенных пунктов в сельской местности – увы, не редкость. Значит, необходимо каким-то образом обезопасить себя от неприятностей, обзавестись резервным источником энергии. А если принять в расчет еще и постоянно растущие тарифы, то наличие собственного источника, да еще и работающего практически «забесплатно», становится заветной мечтой многих владельцев домов.

Ветрогенератор своими руками

Одним из направлений развития «бесплатной энергетики» в наше время является использование энергии ветра. Многие, наверное, видели впечатляющие картины огромных ветряков, успешно применяемых в некоторых странах Европы – кое-где доля выработанной ветром энергии уже достигает нескольких десятков процентов от общего объема. Вот и возникает соблазн – а не попробовать ли и мне сделать ветрогенератор своими руками, чтобы раз и навсегда получить независимость от электросетей?

Вопрос резонный, но следует сразу несколько охладить пыл «мечтателя». Чтобы создать действительно качественную, производительную установку по выработке электроэнергии, требуются немалые знания в механике и электротехнике. Нужно быть весьма опытным мастером на все руки – предстоит целый ряд операций высокой сложности, требующих точного проектирования  и квалифицированного подхода в исполнении. По совокупности этих причин, как можно судить по обсуждениям на форумах, довольно много «соискателей» либо не получили ожидаемого результата, либо и вовсе отказались от задуманного проекта.

Поэтому в данной статье будет дана обзорная картина, показывающая общие проблемы и направления их решения в процессе создания ветрогенераторов. Можно будет примерно оценить масштабность работ и трезво взвесить свои возможности – стоит ли браться самому.

Что это такое – ветрогенератор? Общее устройство системы

Существует несколько способов получения электрической энергии – за счет воздействия потоком фотонов (световой, например, солнечные батареи), за счет определенных химических реакций (широко применяется в элементах питания), за счет разницы температур. Но шире всего в настоящее время используется преобразование кинетической энергии в электрическую. Это преобразование происходит в специальных устройствах, которые как раз и называются генераторами.

Принцип работы генератора преобразователя кинетической энергии в электрическую, раскрыт и описан еще в XIX веке Фарадеем.

Принцип устройства простейшего электрического генератора

Он заключается в том, что если проводящую рамку разместить в изменяющемся магнитном поле, то в ней будет индуцироваться электродвижущая сила, которая при замыкании цепи приведет к появлению электрического тока. А изменение магнитного потока можно добиться вращением этой рамки в магнитном поле, или создаваемом постоянными магнитами, или появляющегося в обмотках возбуждения. При изменении положения рамки меняется величина пересекающего ее магнитного потока. И чем выше скорость изменения, тем больше показатели и наводимой ЭДС. Таким образом, чем больше оборотов передается ротору (вращающейся части генератора), те большего напряжения можно добиться на выходе.

Схема, безусловно, показана с большими упрощениями, просто для уяснения принципа.

Передача вращения на ротор генератора может осуществляться по-разному. И один из путей найти бесплатный источник энергии, который приведет в движение кинематическую часть устройства – это «поймать» силу ветра. То есть примерно так же, как это удалось сделать когда-то создателям ветряных мельниц.

Таким образом, устройство ветрового генератора подразумевает наличие генерирующего устройства и механизма передачи его статору вращательного движения, то есть ветряка. Кроме того, обязательным условием становится конструкция, обеспечивающая надежную установку системы, так как ее часто приходится размещать на немалой высоте, чтобы полноценной «ловле ветра» не мешали естественные или искусственные препятствия. В ряде случаев используется еще и кинематическая передача, предназначенная для повышения количества оборотов ротора.

Один из примеров повышающей передачи вращения от ветряка на генератор

Но и это – еще не все. Наличие и скорость ветра – величины чаще всего крайне непостоянные. И ставить потребление выработанной энергии в зависимость от «капризов погоды» — дело неразумное. Поэтому ветрогенератор обычно работает в связке с системой аккумуляции энергии.

Примерная схема организации питания приборов потребления от электроэнергии, выработанной ветрогенератором

Выработанный ток выпрямляется, стабилизируется и через специальное устройство-контроллер или поступает непосредственно на дальнейшее потребление, или перенаправляется на зарядку включённых в схему мощных аккумуляторов. С аккумуляторов через инвертор, преобразующий постоянный ток в переменный нужного напряжения и частоты, питание поступает к точкам потребления. Аккумуляторы становятся своеобразным буферным звеном: если текущая нагрузка меньше текущей (очень зависимой от силы ветра) мощности генератора, или если на протяжении какого-то времени и вовсе не подключены приборы потребления, то идет зарядка батарей. Если нагрузка становится выше вырабатываемой мощности –  батареи разряжаются.

Интересный момент – именно эта особенность ветровой энергетической установки позволяет планировать мощность самого генератора, не исходя из пиковых показателей нагрузки (за это будет отвечать в большей мере инвертор), а отталкиваясь из прогнозируемого потребления энергии в течение определенного периода (например, месяца).

Безусловно, в быту могут использоваться и более простые схемы. Например, ветровая установка просто обслуживает какое-то низковольтное осветительное оборудование и т.п.

Плюсы и минусы ветровых электростанций

Для примера посмотрим вначале на простейшую конструкцию ветрогенератора, которую сможет собрать даже школьник средних классов. Практическое применение такой «электростанции» – не особо широкое, но просто чтобы расширить свое понимание и обрести некоторые навыки – почему бы и нет?

Узнайте, как сделать солнечный воздушный коллектор своими руками, а также ознакомьтесь с подробным руководством, в специальной статье на нашем портале.

Миниатюрный ветрогенератор из старых компьютерных комплектующих

Понятно, что надеяться на сколь-нибудь значимое подспорье в плане экономии электроэнергии с такой «мини-электростанцией» — по меньшей мере наивно. Но задача иногда ставится иначе – создать источник питания для походных условий, например, для подключения небольшого фонаря  подсветки в палатке, для обеспечения работы радиоприемника, для возможности подзарядить гаджеты.

Встречается немало предложений использовать для подобных целей генератор, изготовленный из компьютерного кулера или электромотора от отслужившего свое принтера. Давайте посмотрим, что из этого может получиться.

Иллюстрация Краткое описание выполняемой операции
Для начала – попытка сделать что-либо серьезное их обычного корпусного кулера.
Питается такой вентилятор постоянным током, 12 вольт.
В качестве привода используется бесщёточный двигатель, с обмоткой на статоре…
…и расположенными кольцом постоянными магнитами на роторе.
Некоторым может показаться, что достаточно совершить обратные действия, то есть подать вращающий момент на крыльчатку – и спокойно снять генерированное напряжение с контактов на входе (который превратиться в выход). Однако, это не совсем так.
Простенький опыт показывает, что если раскрутить крыльчатку и подсоединить какой-нибудь маломощный светодиод к контактам разъема кулера, то, да, можно будет наблюдать не особо яркое его свечение.
Но это, увы, предел возможностей такого «генератора».
Причина – в нерациональной для генерации тока схеме расположения обмоток статора. Наводимые в них ЭДС в значительной мере «гасят» друг друга, и суммарные показатели напряжения получаются очень «скромными».
Можно попробовать перемотать катушки статора – хотя бы в целях эксперимента.
Для этого кулер придется разобрать.
Вначале аккуратно поддевается ножом и снимается круглая наклейка, закрывающая все «внутренности» этой сборки.
Вот что открылось под ней.
Снимается центральная заглушка, под которой расположен подшипник крыльчатки-ротора с фиксатором.
Производится разборка этого узла – снимается стопорная шайба, а затем аккуратно извлекаются шайбы подшипника скольжения.
После этого крыльчатка-ротор свободно вынимается из корпуса-статора.
Вот так выглядят обмотки статора, которые придется заменить.
С платы аккуратно выпаиваются провода питания кулера.
Чтобы снять старую обмотку, проще всего будет просто перерезать витки ножом…
…а затем постепенно аккуратно удалить обрезки проволоки.
В итоге должен получиться вот такой голый якорь статора.
Как видно, на нем четыре сердечника, расположенных крестом. На них и будет наматываться новая обмотка.
Работа несложная, но может показаться утомительной.
Все четыре обмотки должны быть выполнены из одного провода, без разрывов. То есть их расположение будет последовательным.
Число витков – чем больше, тем лучше. Соответственно, чем тоньше будет провод для намотки – тем больше получится витков.
Естественно, количество витков на каждом из сердечников должно быть одинаковым – так что при выполнении операции намотки придется внимательно их считать.
А вот направление обмотки будет меняться. На первом сердечнике витки ложатся по направлению часовой стрелки.
Следующий сердечник: направление намотки витков – против часовой стрелки.
На третьем сердечнике – вновь по часовой стрелке.
И последний сердечник – витки против часовой стрелки.
Статор после намотки.
С двух концов этой обмотки будет сниматься сгенерированное напряжение – все по схеме простейшего генератора переменного тока.
Плата, которая стояла в статоре кулера (с электролитическими конденсаторами) в данном случае не нужна – ее можно просто удалить.
Статор заводится в свое гнездо – для его точной посадки там имеются шлицы.
Концы проводов через окошко в корпусе выводятся вниз.
К ним можно после зачистки и облуживания сразу припаять провода, которые пойдут на выпрямитель.
Затем на место устанавливается крыльчатка-ротор.
Производится сборка подшипника и фиксация стопорной шайбой – в противоположном проведенной разборке порядке
Получившийся генератор будет выдавать переменное напряжение. То есть необходимо установить выпрямитель – диодный мост.
Можно использовать готовую сборку, либо спаять самостоятельно из четырех диодов.
Для сглаживания пульсации рекомендуется дополнить схему электролитическим конденсатором, естественно, с соблюдением полярности контактов.
На иллюстрации показана очень упрощенная сборка схемы, так как вся работа проводится, по сути, лишь в экспериментальных целях.
В качестве нагрузки к выпрямителю подключено четыре параллельно соединенных светодиода.
Теперь – практическая проверка возможностей получившегося ветрогенератора. Крыльчатке рукой придается максимально возможное вращение.
Да, светодиодная сборка отреагировала свечением, но назвать это успехом – вряд ли можно. Свечение неустойчивое, довольно тусклое.
А замер напряжения показывает, что на максимальных оборотах оно едва достигает 2.3 вольт. Про силу тока и говорить не приходится.
Возможные причины – слишком большой просвет между якорем статора и постоянным магнитом ротора. Для режима электропривода – достаточно, а вот для генератора – явно нет. Кроме того, и магнитные качества ротора – весьма слабенькие. И плюс ко всему – часть выработанной энергии неизбежно теряется в выпрямителе.
Имеет ли смысл проводить в данном случае какую-либо доработку такого генератора? – наверное, нет. Вряд ли из подобной схемы можно будет «выжать» что-нибудь серьезное.
Теперь – попытка использовать в качестве генерирующего устройства электропривод от разобранного принтера.
Электродвигатель здесь коллекторный, со щетками, и это позволяет снимать постоянное напряжение, не прибегая к применению диодного моста. То есть потери однозначно будут меньше.
Кроме того, никаких переработок (перемоток, перепаек контактов) при этом не требуется.
Соединение вала электромотора (генератора) с крыльчаткой (опять же, взятой от обычного кулера), произведено с помощью муфты-переходника, на которой расположены две пары симметрично расположенных фиксирующих винтов.
Одной парой винтов поджимается ось крыльчатки, второй – вал электромотора.
Сам электродвигатель после припаивания проводов размещается в штатном цилиндрическом кожухе.
При желании несложно придумать для такого ветрогенератора дополнительный корпус со стойкой (кронштейном) для закрепления, например, к оконной раме на балконе, или с подставкой, для временной установки, скажем, «на природе».
Кроме того, как видно на иллюстрации, мастер придумал для своей модели еще и обтекаемый аэродинамический колпак.
Что показали испытания этой модели?
Если скорость ветра менее 4÷5 метров в секунду, то просто рабочей площади крыльчатки становится недостаточно, чтобы придать генератору сколь-нибудь значимую для выработки электроэнергии угловую скорость.
При скорости в 5 м/с и выше ветрогенератор «оживает». Например, обеспечивает достаточно яркое свечение светодиодного фонаря.
Вполне может он служить при таких условиях и источником питания для обычного небольшого радиоприемника.
Уже положительный результат!
А вот эксперимент с зарядкой мобильного телефона, увы, окончился неудачно.
Да, на дисплее мобильника появляются признаки подключения зарядного устройства. Но этим все и ограничивается – самой зарядки не происходит.
Объясняется просто – при вполне приемлемом напряжении на выходе сила тока в цепи зарядки, как показали замеры, не превышает 50 мА.
То есть такой силы просто недостаточно, чтобы «впихнуть» заряд в аккумулятор. Для этого требуется хотя бы 0,5 А, то есть вдесятеро больше.

Но все же найти применение такому мини-ветрогенератору можно – в качестве источника питания дежурного освещения, светового маячка во дворе (в саду) или, опять же, радиоприёмника при выездах на природу.

Ну и плюс опыт выполнения подобных электромонтажных работ – он для многих начинающих вообще бесценен.

Но это, конечно, «игрушки» и пора перейти к более серьезным задачам.

Какие могут быть препятствия к установке личного ветрогенератора?

Прежде чем приступать к реализации такого довольно масштабного проекта, хозяину было бы логичным поинтересоваться, не будет ли к этому препятствий, так сказать, административного плана. Что об этом говорит законодательство?

  • А говорит оно то, что если выходная мощность планируемого к установке ветрогенератора не превышает 1 кВт, то это вообще рассматривается, как одна из разновидностей бытовых приборов. То есть никак не попадает ни под какую регламентацию.

А что такое мощность в 1 кВт? Не слишком много, но вполне достаточно, например, для дачного или даже небольшого жилого дома. Если не применять отопительные электрические приборы, электроплиту, бойлер и иную мощную технику, то совокупно на все освещение, питание телевизора, ноутбука, на зарядку гаджетов – с лихвой будет хватать. И даже некоторый домашний электроинструмент, при разумном подходе к одновременному подключению устройств, можно будет использовать.  А с мощной аккумулирующей установкой откроются и более широкие возможности – за счет накопления энергии в периоды, когда потребление отсутствует или минимально.

Мощности ветрогенератора в 1 кВт, при которой он вообще с точки зрения закона рассматривается как бытовой прибор, порой бывает вполне достаточно для полного обеспечения небольшого загородного домика

  • Не стоит переживать и хозяевам участков, собравшимся устанавливать более мощную систему. Порог, определяющий необходимость сертификации энергетических установок – 75 кВт. То есть никакие чиновники местной власти не имеют права своим решением потребовать прохождения каких-то разрешительных процедур.

Правда, перед началом реализации проекта стоит все же поинтересоваться особенностями регионального законодательства – нет ли там какой-то лазейки для «чиновничьего беспредела».

  • Не облагаются такие электростанции и никакими налогами. Ветер пока что еще остается «бесплатным ресурсом», и если генератор используется исключительно для личного потребления энергии, то претензий к владельцам возникать не должно.
  • Иное дело – конструкционные особенности ветряка. Иногда могут быть установлены ограничения на высоту мачты – этим стоит поинтересоваться заранее. Например, вблизи линий электропередач, вышек связи, аэродромов и т.п. Возможны и иные ограничения на высоту индивидуальных построек и сооружений. Иногда претензии приходят и со стороны экологических служб – дескать, самостоятельно установленные мачты могут стать помехой свободному перелету птиц. Маловероятно – но все же…
  • Установленный и работающий ветрогенератор не должен стать причиной конфликта с соседями по участку. А вот здесь разнообразие претензий, в том числе и надуманных, бывает очень широким.

— Так, соседям может внушать опасение установленная мачта – что она в случае падения рухнет на забор и их участок. Вполне закономерная претензия.

— Далеко не все ветрогенераторы работают тихо. Наоборот – от некоторых исходит весьма внушительный низкочастотный шум и вибрация. И если хозяева, бывает, с этим готовы мириться, то соседям такой раздражающий фактор – совсем ни к чему. Значит, придется или договариваться, или принимать какие-то меры для недопущения сильного шума, или отказываться от ветряка.

Мощные промышленные ветровые турбины вообще по нормативам не должны располагаться ближе 300 метров от жилых домов. И даже на таком расстоянии шум и вибрации могут ощущаться.

Если вы уверены в своей правоте в этом вопросе, то уровень шума желательно измерить с помощью специального прибора — пригласить для этого специалиста и зафиксировать показатели документально. Появится весомый аргумент при решении возможных конфликтов.

— Не исключены претензии (возможно, что и «высосанные из пальца»), что после запуска такой мини-электростанции у соседей ухудшился прием телевизионного или радиосигнала, снизилось качество мобильной телефонной связи.

— Возможны и иные претензии, степень серьезности которых во многом зависит от уровня «мирного сосуществования» с соседями.

Узнайте, какие автономные электростанции для загородного дома возможно выбрать, в специальной статье на нашем портале.

Как быть? Выход видится один – договариваться заранее, а со своей стороны – постараться смонтировать систему так, чтобы она действительно причиняла минимум беспокойства (для себя же лучше). Если договоренность достигнута, и претензий к работающему вертогенератору у соседей нет, то это будет разумным закрепить каким-то произвольным, но письменным соглашением. Ощущения – дело субъективное, и то что сегодня кажется приемлемым, однажды, в период плохого настроения соседей, может «сменить полярность». И даже если вы будете уверены в том, что предъявляемые претензии надуманные – доказать обратное будет практически невозможно или чрезвычайно сложно.

  • Кстати, еще раз вспомним о вибрации. Ветряки с мощностью более 1,5÷2 кВт ни в коем случае не рекомендуется устанавливать на крыше дома. Вибрационное воздействие вполне способно сделать свое «черное дело», постепенно расшатывая стропильную систему с кровлей или даже другие конструктивные элементы здания.
  • При выборе места установки ветряка следует не упускать из виду и вопросы личной безопасности. Вращение лопастей даже при умеренном ветре происходит с очень высокой линейной скоростью. Случайно отколовшийся осколок или элемент крепежа может развить скорость более 100 км/час, то есть представлять весьма серьезную опасность для человека.

Насколько выгодной (или наоборот) может оказаться реализация проекта?

Как уже становится потихоньку понятно, проблем с установкой ветровой электростанции – больше, чем хотелось бы. И при этом еще необходимо трезво оценивать реальные условия. Прежде всего – средний уровень ветров, характерных для данной местности. Иногда просто не имеет смысла связываться.

Карта-схема среднегодовой скорости ветра на территории России

На карте-схеме выше показаны примерные значения среднегодовой скорости ветра по регионам России. Понятно, что эти данные – ну очень ориентировочные. Но их всегда можно уточнить в местной метеорологической службе. Или, наверняка, их знают и в строительных компаниях города (района).

Плюс к этому (точнее сказать – минус) – свободному движению ветра могут мешать естественные (складки рельефа, высокие деревья и т.п.) или искусственные (высокая застройка) препятствия. В таких условиях приходится увеличивать высоту мачты, чтобы «поймать» ветер над препятствием, но это превращается в очень сложную, дорогостоящую и небезопасную технологическую проблему.

Наверное, будет интересно заранее посмотреть, на что можно рассчитывать. То есть какой ожидаемый приток бесплатной энергии возможен в зависимости от мощности генератора и среднегодовой скорости ветра.

Смотрим в таблицу.

(Значения паспортной мощности указаны для скорости ветра в 12 м/с – именно такой показатель очень часто встречается в технических характеристиках установок, предлагаемых в продаже – от него идёт расчет номинальных значений).

Ожидаемое количество выработанной электроэнергии (кВт в месяц) в зависимости от номинальной мощности ветрогенератора и среднегодовой скорости ветра в месте его установки.

Номинальная мощность ветрогенератора, кВт, рассчитанная для скорости ветра 12 м/с Среднегодовая скорость ветра в месте установки ветрогенератора, м/с
2,0 2,5 3,0 4,0 5,0 6,0
0,3 1.5 3 4.5 12 36 108
1,0 4.8 9.6 14.4 38.4 115 345
2,0 9.6 19.2 28.8 76.8 230 690
3,0 14.4 28.8 43.2 115 345 1035
5,0 24 48 72 192 575 1725

И видим, что ожидать каких-то чудес – не приходится.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.

Инженер.

Задать вопрос эксперту

Например, довольно мощный, недешевый и сложный в установке ветрогенератор паспортной номинальной мощностью в 3 кВт, размещенный на местности, где среднегодовая скорость ветра не превышает 3 м/с, выработает в течение месяца всего 43,2 кВт электроэнергии. И это еще – в лучшем случае, и без учета неизбежных потерь при передаче и преобразовании электрического тока.

Вот и считайте, какова предполагается экономия, выраженная в рублях (с привязкой к местным тарифам), и за какое количество лет ветровая энергетическая установка в таких условиях себя окупит…

Такая таблица хороша в том случае, если известна номинальная мощность приобретаемой готовой модели. А как спрогнозировать мощность, если ветрогенератор планируется изготавливать самостоятельно?

Подсчитать мощность ветрового потока можно по следующей формуле:

W = 0.5 × ρ × Sr ×

Символами в формуле обозначены:

W — мощность ветрового потока, проходящего через определенную площадь.

ρ — плотность воздуха (можно принять усредненное значение 1,25 кг/м³).

Sr — площадь, с которой «снимается» энергия ветра. В приложении к горизонтальным ветрогенераторам – это площадь ротора, то есть круга, ограниченного длиной лопастей.

V -— расчетная скорость ветра.

Понятно, что далеко не вся энергия, переносимая ветром, будет преобразована в электрическую. Часть воздушного потока расходуется на образование завихрений, на обтекание конструкции. Кроме того, неизбежны потери общего плана, свойственные для любых механизмов – преодоление силы трения, нагрев и т.п. В итоге обычно можно всерьез говорить о полезном использовании всего порядка 30÷40% от потенциала ветрового потока.

Поэтому формулу лучше представить вот в таком виде:

Wg = 0.5 × ρ × ξ × Sr × V³ × ηg × ηr

Разбираемся с добавившимися в формулу величинами:

ξ — это коэффициент использования ветровой энергии. С некоторой долей условности его можно назвать и коэффициентом полезного действия ветрогенератора. В реальных условиях эксплуатации даже для быстроходных установок с лопастями аэродинамического профиля, при номинальных показателях скорости ветра значение коэффициента обычно лежит в пределах 0,35÷0,45. Для расчетов прогнозируемой мощности энергоустановки можно взять усредненное значение — 0,4. Только в некоторых высокотехнологичных ветрогенераторах с практически идеальными аэродинамическими формами лопастей удается достичь значения этого коэффициента в 0,5 или даже несколько выше.

ηg — коэффициент полезного действия самого генератора. Обычно не поднимается выше 0,85.

ηr — коэффициент полезного действия редуктора (если он используется в схеме). Тоже обычно ограничивается показателем 0,9. Если вращение передается на генератор напрямую, без механического преобразования, то эту величину можно оставить равной 1,0.

Вот с этой формулой уже можно подсчитать более приближенные к реалиям показатели мощности планируемого к установке ветрогенератора.

Чтобы облегчить читателю задачу, составлен специальный онлайн-калькулятор, который выполнит расчеты буквально за секунды.

Калькулятор расчета прогнозируемой мощности ветрового генератора

Перейти к расчётам

Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ПРОГНОЗИРУЕМУЮ МОЩНОСТЬ ВЕТРОГЕНЕРАТОРА»

Скорость ветра, м/с

Радиус ротора ветрогенератора (от оси до кончика лопасти), м

КПД генератора

КПД редуктора

Обычно расчеты проводят для двух скоростей ветра.

  • При указании среднегодовой скорости можно представить, на какое количество выработанной энергии можно рассчитывать в определенный период времени – обычно это исчисляется месяцами или даже полным годом.
  • Номинальная же мощность установки обычно вычисляется по так называемой расчётной скорости ветра, которая, впрочем, не должна превышать среднегодовую более, чем в 1.5 ÷ 2.0 раза.

Итак, прежде чем приступать к реализации задуманной установки ветрогенератора, стоит все же просчитать, на что можно рассчитывать при его дальнейшей эксплуатации. В большинстве случаев говорить о реальном режиме экономии материальных средств – неблагоразумно. Затраты на приобретение системы (или комплектующих для ее создания) и ее установку ожидаются немалые, а отдача, как видно по расчетам – не особо впечатляющая.

Иными словами, такой проект можно назвать, скорее, инвестицией в будущее, но никак не ожидать от запуска энергетической установки сиюминутной отдачи. Правильнее, наверное, ее будет рассматривать в качестве вспомогательного источника энергии или резервного, на случаи перебоев в линиях электропередач, если этим грешат местные электросети.

Цены на солнечные модули DELTA

Солнечный модуль DELTA

Иное дело, если по каким-либо причинам подведение ЛЭП к объекту (дому) становится или невозможным, или чрезвычайно затратным. Тогда, действительно, приходится рассчитывать только на автономные источники электроэнергии. В таких ситуациях видится оптимальным сочетание ветрового генератора и дизельной (бензиновой) энергетической установки. При хороших показателях скорости ветра энергообеспечение ложится на ветрогенератор, в периоды штиля или очень слабого ветра придётся переходить на жидкотопливный агрегат.

Примерная блок-схема автономной системы энергоснабжения дома с использованием нескольких источников выработки энергии

Кстати, еще одним помощником в общей схеме энергообеспечения дома могут стать и солнечные батареи – этот источник при создании полностью автономной системы тоже никак нельзя сбрасывать со счетов.

Основные узлы и агрегаты самостоятельно создаваемого ветрогенератора

Еще раз повторимся – целью статьи не является публикация точных чертежей и инструкций по самостоятельной сборке ветрового генератора. По мнению автора – это и вовсе сделать невозможно, по крайней мере в полном отрыве от информации о конкретных условиях установки такой системы. А тот массив публикаций в интернете, который преподносится в качестве руководств к созданию ВУЭ своими руками – по большей части таковым не является.

Без расчетов, без детально продуманного проекта, без багажа определённых знаний и умений приступать к такому делу и вовсе не стоит. А проектирование действительно работающей и приносящей ощутимый эффект системы – все же задача для специалистов.

Но народный энтузиазм – неистребим, и многие домашние мастера на свой страх и риск все же стремятся создать такие источники автономного питания. И если желание попробовать собственные силы преобладает, то можно подсмотреть, как это уже пытались сделать другие.

Итак, конструктивно всю систему можно разделить на несколько основных узлов и агрегатов:

  • Ветряк с устройством стабилизации положения и с передачей вращательного момента на вал генератора.
  • Конструкция, обеспечивающая установку ветряка с генератором на требуемой высоте.
  • Собственно, само генерирующее устройство, в котором происходит преобразование вращательного движения в электрическую энергию.
  • Электрическая схема, обеспечивающая контроль и дальнейшее использование выработанной энергии.

Электрическую часть «оставим в покое» — здесь вообще отдельный вопрос, требующий очень пристального профессионального рассмотрения. А с остальными попробуем внести некоторую ясность.

Конструкция ветряка

Ветряк – самая заметная часть общей конструкции. Именно ему «поручается» преобразовать поступательно перемещение воздуха (ветра) во вращательное движение ротора генератора. И, как мы видели из расчетов, размеры ветряка напрямую влияют на мощностные показатели энергоустановки — чем больше площадь охватывания ветром, тем больших результатов можно ожидать.

По расположению оси вращения ветряки могут быть горизонтальными и вертикальными.

Ветряки с горизонтальной осью вращения

Ветряки горизонтального исполнения отличаются большим количеством оборотов и более высокими показателями мощности. Опять же, в силу немалой площади, с которой снимается кинетическая энергия ветра.

Ветряк с горизонтальным расположением оси вращения. Такие модели обычно отличаются более высокими показателями скорости и преобразуемой энергии.

Лопасти ветряка могут быть жесткими или парусного типа. Но парусные, хотя они зачастую бывают и легче, и проще в изготовлении, не показывают нужных для эффективного ветрогенератора значений скорости вращения. Обычно их применяют в тех механизмах, где важно само стабильное вращение, так сказать, «ради вращения». Классическим примером могут служить ветряные мельницы или помпы.

Ветряк с лопастями парусного типа – высоких скоростей и показателей мощности от такого ожидать не приходится

Кроме того, парусные лопасти не столь долговечны и требуют довольно частного ремонта – перетяжки.

А для выработки электроэнергии оптимальным вариантом все же считаются жесткие лопасти с аэродинамическим профилем. При нормальном ветре за счет сочетания приложения нескольких сил они способны создавать скорость вращения в 1000 и даже более оборотов в минуту.

Кстати, гнаться за количеством лопастей – совершенно бессмысленное занятие. Оптимальную производительность как раз показывают ветряки с  двумя или тремя лопастями. Если посмотреть на многочисленные иллюстрации в интернете, то видно, что преимущественно ветрогенераторы заводского изготовления – трехлопастные.

Среди великого многообразия моделей горизонтальных ветряков преобладают все же трехлопастные

Можно, безусловно, встретит и другое количество лопастей – есть модели и вообще с одной. Но именно трехлопастные считаются той «золотой серединой», которая обеспечивает и эффективность работы, и высокие скорости, и простоту в балансировке.

Такое тоже встречается, но уже значительно реже

А вот возрастание числа лопастей (парадоксально, но факт) только ухудшает показатели ветровой установки. Возникающие завихрения и зоны разряжения воздуха приводят к лишнему торможению вращения. Так что определяющими становятся не количество, а длина лопастей и скорость их вращения.

Несмотря на то что конфигурация лопастей – довольно сложная штука, их успешно мастерят и самостоятельно, например, раскраивая жесткие пластиковые трубы среднего диаметра. Например, канализационная труба, распущенная вдоль на четыре одинаковых сектора, послужит заготовкой для изготовления трех лопастей. (Один сектор останется в запасе – можно из него сделать лекало, чтобы в любой момент по имеющемуся образцу вырезать новую лопасть для замены вышедшей из строя).

Если в качестве исходного материала решено использовать пластиковую трубу, то лучше взять оранжевую – она и прочнее, и долговечнее

Стоят трубы недорого, так что с формами лопастей вполне можно поэкспериментировать. Обычно вначале вырезается и обрабатывается одна лопасть. А в дальнейшем – она уже служит шаблоном для из

Различные виды и типы ветрогенераторов

Для начала давайте договоримся, что говоря о ветродвигателях мы имеем в виду ту часть ветро-силовой установки (ВСУ), которая преобразует энергию ветра в энергию вращательного движения. Ветродвигатель приводится в движение ветром, он напрямую или посредством какого-то передающего механизма связан с валом, вращение которого приводит в действие оборудование, выполняющее полезную работу (например, генератор или водяной насос). Часто ветродвигатель называют ротором или ветроколесом.

В этой заметке мы расскажем об основных типах ветродвигателей. Дилетанту, впервые столкнувшемуся с ветроэнергетикой не просто сделать правильный выбор из множества типов таких установок.

Компас выбора

В первую очередь, надо чётко знать, что тебе надо, какую желаемую мощность ожидаешь получить от своей установки, какие погодные условия местности и после всего переходить к детальному знакомству с тем или иным типом ветряка. А различные виды ветрогенераторов выдают совершенно разные результаты своей работы. В данной публикации вы узнаете, какие типы ветрогенераторов существуют на сегодняшний день, и вам нетрудно после знакомства с ними сделать правильный выбор.

Для скромных аппетитов подходящим выбором будет так называемый ортогональный ветрогенератор, который может подойти к применению в той местности, где бывают очень слабые дуновения ветерка. Он имеет несколько параллельных к оси лопастей, расположенных на некотором расстоянии от неё. (см. фото).

Итак, ветрогенераторы по своему виду различаются по:

  • количеству лопастей,
  • материалам, из которых изготовлены лопасти,
  • расположению оси вращения к поверхности земли,
  • шаговому признаку винта.

По числу лопастей они бывают одно-двух-трёх и многолопастные. Последние начинают своё вращение при малейшем движении воздуха, но применимы лишь для таких целей, где сам факт вращения важен, а не вырабатываемая электроэнергия. То есть, они незаменимы, скажем, при перекачке воды из глубоких колодцев.

По материалам, из чего сделаны лопасти, различают жёсткие и парусные ветрогенераторы. Парусные намного дешевле жёстких, сделанных из стеклопластика, или из металла, но в ходе эксплуатации можно замучиться ремонтировать их.

По расположению оси вращения к поверхности почвы различают горизонтальные ветрогенераторы и вертикальные. Их отличия настолько деликатны, что при разных условиях они меняются местами в своём превосходстве. С вертикальной осью ветряки сразу схватывают малейшие дуновения ветерка, не требуют флюгера, но они менее мощные, чем горизонтальные.

По шаговому признаку винта ветрогенераторы бывают с изменяемым и фиксированным шагом. Изменяемый шаг, бесспорно, даёт возможность увеличить скорость вращения, но какова конструкция! Она сложна, увеличивает вес ветряка, то есть, потребует неисчислимых лишних затрат. Куда более прост и надёжен фиксированный шаг.
Таков, вкратце, ваш компас, чтобы не заблудиться в выборе.

Нужно еще привести список некоторых терминов и сокращений, которые будут использованы в дальнейшемю

  • КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
  • КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
  • Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
  • Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
  • Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
  • Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
  • Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
  • Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
  • Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
  • Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
  • Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
  • Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.

Два вида, два соперника

Как уже было отмечено, в продаже пока существуют ветрогенераторы двух видов (по расположению вала вращения к поверхности земли) – горизонтальные и вертикальные. Поговорим вначале о вертикальных.

Ветросиловые установки (ВСУ) с вертикальной осью вращения имеют неоспоримое для быта преимущество: их узлы, требующие обслуживания, сосредоточены внизу и не нужен подъем наверх. Там остается, и то не всегда, упорно-опорный самоустанавливающийся подшипник, но он прочен и долговечен. Поэтому, проектируя простой ветрогенератор, отбор вариантов нужно начинать с вертикалок.

Ротор Савониуса

На первой позиции – самый простейший, чаще всего называемый ротором Савониуса.

В начале октября 1924 года русские изобретатели братья Я. А. и А. А. Воронины получили советский патент на поперечную роторную турбину, в следующем году финский промышленник Сигурд Савониус организовал массовое производство подобных турбин. За нам и осталась слава изобретателя этой новинки.

Ротор Ворониных-Савониуса, или для краткости, ВС, это, как минимум, два полуцилиндра на вертикальной оси вращения (см. фото). И какое бы направление ветра не было, как бы резко он не изменял свои порывы, такой ветряк будет спокойно вращаться вокруг своей оси, вырабатывая энергию. Это единственное и главное преимущество вертикального ветряка перед горизонтальным.

А главный его недостаток – низкое использование ветровой энергии. Объясняется это тем, что лопасти-полуцилиндры работают только в четверть оборота, а остальную часть окружности вращения они как бы тормозят своим движением скорость вращения. Расчёты показали, что при этом используется лишь третья часть ветровой энергии.

Примечание: двухлопастный ВС не крутится, а дергается рывками; 4-лопастный лишь немного плавнее, но много теряет в КИЭВ. Для улучшения 4-«корытные» чаще всего разносят на два этажа – пара лопастей внизу, а другая пара, повернутая на 90 градусов по горизонтали, над ними. КИЭВ сохраняется, и боковые нагрузки на механику слабеют, но изгибные несколько возрастают, и при ветре более 25 м/с у такой ВСУ на древке, т.е. без растянутого вантами подшипника над ротором, «срывает башню».

Вертикальные ветрогенераторы с ротором Дарье

В 1931 году французский конструктор Жорж Дарье (George Darrieus) предложил свой вариант ротора, который имеет от двух и более плоских лопастей. Он еще проще, чем ВС: лопасти – из простой упругой ленты безо всякого профиля. Прост в изготовлении и монтаже, но с малой эффективностью — КИЭВ – до 20%.

Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию. Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре. Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

Геликоидный ротор

Ещё один вид ветрогенератора с вертикальной осью вращения – с геликоидным ротором. Он способен равномерно вращаться благодаря закрутке лопастей. Достоинство: уменьшает нагрузку на подшипник и увеличивает срок службы. Но из-за сложной технологии слишком дорогой. (См. рисунок).

И, наконец, существуют ветрогенераторы с многолопастным ротором. Это один из самых эффективных типов из разряда вертикальных ветрогенераторов. (См. рисунок).

Ветрогенераторы с горизонтальной осью

Переходим к описанию горизонтальных ветрогенераторов. По количеству лопастей их разделяют на одно-двух-трёх и многолопастные. Достоинства горизонтальных – более высокий КПД по сравнению со своими вертикальными соперниками. Недостаток: необходимость устройства флюгера для постоянного поиска направления ветра. Кроме того, при повороте к ветру скорость вращения снижается, что уменьшает его КПД.

Главное достоинство однолопастных – высокие обороты вращения. У них вместо второй лопасти установлен противовес, мало влияющий на сопротивляемость движению воздуха, что даёт возможность использовать их для генераторов с высокими оборотами вращения. А это позволяет уменьшить массу и габариты всей установки. (См. рисунок однолопастной ВЭУ).

Двухлопастные ВЭУ мало чем отличаются по мощности с однолопастными и рассматривать их более подробно не имеет смысла.

Трёхлопастные горизонтальные ветряки – самые распространённые на рынках сбыта. Их мощность на выходе может достигать семи мегаватт.

Многолопастные установки с числом лопастей до пяти десятков обладают большой инерцией, за счёт чего при небольших оборотах вращения развивают большой крутящий момент. Такое преимущество позволяет использовать установки для работы водяных насосов, где они и занимают лидирующее положение.

Как курицу превратили в страуса

Кто не в курсе, что ветровые установки используют в качестве дополнительного источника? Все в курсе. Но как всегда, человечеству этого показалось мало, курицу пытаются превратить в страуса и, представьте себе, фигурально выражаясь, такое удаётся. В результате неустанных поисков появились совершенно новые типы ветрогенераторов, которые способны производить электричество…без лопастей. А есть и такие, которые обходятся даже без воздуха и ветра! Сейчас более подробно.

Уже выпущен довольно результативный ветрогенератор, который ловит ветер без лопастей. Такой ветрогенератор действует по принципу парусника (см. фото). «Парус», который скорее смахивает на тарелку, ловит напор воздуха, за счёт чего начинают двигаться поршни, которые находятся сразу за тарелкой, в верхней части установки.

Поршни приводят в действие гидросистему, которая и вырабатывает электричество. Такое сооружение не имеет ни шестерёнок, ни передатчиков и почти не шумит. КПД намного выше, чем у классического ветрогенератора. Кроме всего прочего, расходы при эксплуатации наполовину ниже, чем у привычных установок. Страна рождения такого проекта – Тунис.

Но и этого оказалось мало! В Португалии решили не прибегать к ветровым услугам, а использовать морскую воду. Ведь море постоянно движется, волнуется, иногда штормит, но никогда не останавливается. Налицо кинетическая энергия пропадает даром.

И пять лет тому назад, в нескольких километрах от берега, на воды Атлантического океана была спущена установка, которая даёт более 2 мегаватт электроэнергии, что вполне хватает для освещения более полутора тысяч домов.

Схематическое устройство таково. Сооружение состоит из трёх секций, между которыми находятся поршни. Внутри секций вмонтированы гидродвигатели и генераторы. Принцип работы простой до безобразия. Секции качаются на волнах, которые их изгибают, что приводит в движение гидропоршни. Те давят на масло, оно поступает в гидравлические двигатели и далее движение передаётся на генераторы. Всё, электроэнергия пошла на берег.

Сейчас работает три секции, к ним планируют подсоединить ещё 25 таких конверторов и тогда проектная мощность морской установки увеличится до 20 мегаватт, что даст возможность снабдить током около 15000 домов.

Теперь вы верите в то, что из курицы можно сотворить настоящего страуса!

В.Ильин

Поплавковые электростанции конструируют во всем мире, в том числе и в России:

Ветряная турбина | технология | Британника

Ветряная турбина , устройство, используемое для преобразования кинетической энергии ветра в электричество.

ветряная турбина

Компоненты ветряной турбины.

Encyclopædia Britannica, Inc.

Ветровые турбины бывают нескольких размеров, с небольшими моделями, используемыми для обеспечения электричеством сельских домов или коттеджей, и моделями в масштабе общины, используемыми для обеспечения электричеством небольшого количества домов в пределах сообщества.В промышленных масштабах многие большие турбины собираются в ветряные электростанции, расположенные в сельской местности или на море. Термин ветряная мельница , который обычно относится к преобразованию энергии ветра в энергию для измельчения или перекачивания, иногда используется для описания ветряной турбины. Однако термин ветряная турбина широко используется в основных ссылках на возобновляемые источники энергии ( см. Также ветровая энергия).

Типы

Существует два основных типа ветряных турбин, используемых при реализации ветроэнергетических систем: ветровые турбины с горизонтальной осью (HAWT) и ветровые турбины с вертикальной осью (VAWT).HAWT являются наиболее часто используемым типом, и каждая турбина имеет две или три лопатки или диск, содержащий множество лопаток (многолопастный тип), прикрепленных к каждой турбине. VAWT способны справляться с ветром, дующим с любого направления, и обычно сделаны с лезвиями, которые вращаются вокруг вертикального столба.

HAWT характеризуются как устройства с высокой или низкой прочностью, в которых под прочностью понимается процентная доля рабочей площади, содержащей твердый материал. Высокопрочные HAWT включают многолопастные типы, которые покрывают всю площадь, охватываемую лопастями, твердым материалом, чтобы максимально увеличить общее количество ветра, соприкасающегося с лопастями.Примером высокопрочного HAWT является многолопастная турбина, используемая для перекачивания воды на фермах, часто встречающаяся в ландшафтах американского Запада. В низкопрочных HAWT чаще всего используются две или три длинные лопасти и они напоминают воздушные винты по внешнему виду. HAWT с низкой прочностью имеют низкую долю материала в рабочей области, что компенсируется более высокой скоростью вращения, используемой для заполнения рабочей области. HAWT с низкой прочностью - это наиболее часто используемые коммерческие ветряные турбины, а также тип, который чаще всего представлен в СМИ.Эти HAWT обеспечивают максимальную эффективность при производстве электроэнергии и, следовательно, являются одними из самых экономичных используемых конструкций.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Менее используемые, в основном экспериментальные VAWT включают конструкции, которые различаются по форме и способу использования энергии ветра. VAWT Дарье, в котором используются изогнутые лезвия с изогнутой аркой, стал наиболее распространенным VAWT в начале 21 века. VAWT H-типа используют два прямых лезвия, прикрепленных к каждой стороне башни в H-образной форме, а VAWT V-типа используют прямые лезвия, прикрепленные под углом к ​​валу, образуя V-образную форму.Большинство VAWT экономически неконкурентоспособны с HAWT, но сохраняется интерес к исследованиям и разработкам VAWT, особенно для построения интегрированных систем ветроэнергетики.

Оценка выработки электроэнергии

Согласно закону Беца, максимальное количество энергии, которое может генерировать ветряная турбина, не может превышать 59 процентов кинетической энергии ветра. Учитывая это ограничение, ожидаемая мощность, вырабатываемая конкретной ветряной турбиной, оценивается по кривой мощности скорости ветра, полученной для каждой турбины, обычно представленной в виде графика, показывающего соотношение между генерируемой мощностью (киловатты) и скоростью ветра (метры в секунду).Кривая мощности скорости ветра изменяется в зависимости от переменных, уникальных для каждой турбины, таких как количество лопастей, форма лопастей, рабочая площадь ротора и скорость вращения. Чтобы определить, сколько энергии ветра будет генерироваться конкретной турбиной в конкретном месте расположения, кривую мощности ветра турбины необходимо связать с частотным распределением скорости ветра для этого участка. Распределение частоты скорости ветра представляет собой гистограмму, представляющую классы скорости ветра и ожидаемую периодичность часов в году для каждого класса скорости ветра.Данные для этих гистограмм обычно предоставляются измерениями скорости ветра, собранными на месте и используемыми для расчета количества часов, наблюдаемых для каждого класса скорости ветра.

Приблизительную оценку годовой выработки электроэнергии в киловатт-часах в год на площадке можно рассчитать по формуле, умножающей среднегодовую скорость ветра, площадь охвата турбины, количество турбин и коэффициент, оценивающий производительность турбины на площадке. Однако дополнительные факторы могут снизить годовые оценки производства энергии в разной степени, в том числе потери энергии из-за дальности передачи, а также доступности (то есть, насколько надежно турбина будет вырабатывать энергию, когда дует ветер).К началу 21 века большинство коммерческих ветряных турбин работали с готовностью более 90 процентов, а некоторые даже работали с уровнем готовности 98 процентов.

Основы ветроэнергетики

Что такое энергия ветра?

Энергия ветра (или энергия ветра) относится к процессу создания электричества с помощью ветра или воздушных потоков, которые естественным образом возникают в атмосфере Земли. Современные ветряные турбины используются для улавливания кинетической энергии ветра и выработки электроэнергии.

Существует три основных типа энергии ветра:

  • Ветер коммунального масштаба: ветряные турбины размером от 100 киловатт до нескольких мегаватт, где электроэнергия доставляется в энергосистему и распределяется конечным потребителям электрическими коммунальными предприятиями или операторами энергосистем.

  • Распределенный или «малый» ветер: одиночные небольшие ветряные турбины мощностью менее 100 киловатт, которые используются для непосредственного питания дома, фермы или малого бизнеса и не подключены к сети.

  • Морской ветер: ветряные турбины, которые устанавливаются в больших водоемах, обычно на континентальном шельфе. Морские ветряные турбины больше наземных и могут генерировать больше энергии.

Как работают ветряки

Когда ветер проходит мимо ветряной турбины, ее лопасти улавливают кинетическую энергию ветра и вращаются, превращая ее в механическую энергию. Это вращение вращает внутренний вал, соединенный с коробкой передач, что увеличивает скорость вращения в 100 раз.Это вращает генератор, производящий электричество.

Обычно стоящие на высоте не менее 80 метров (262 футов) стальные башни из труб поддерживают ступицу с тремя прикрепленными лопастями и «гондолу», в которой находятся вал, редуктор, генератор и органы управления. Собираются измерения ветра, которые заставляют турбину вращаться и сталкиваться с сильнейшим ветром, а угол или «шаг» ее лопастей оптимизируется для захвата энергии.

Типичная современная турбина начинает вырабатывать электроэнергию, когда скорость ветра достигает шести-девяти миль в час (миль в час), известной как скорость включения.Турбины отключатся, если ветер дует слишком сильно (примерно 55 миль в час), чтобы предотвратить повреждение оборудования.

В течение года современные турбины могут вырабатывать полезное количество электроэнергии более 90 процентов времени. Например, если ветер на турбине достигает скорости включения от шести до девяти миль в час, турбина начнет вырабатывать электричество. По мере увеличения скорости ветра увеличивается и производство электроэнергии.

Другой распространенный показатель выработки энергии ветра называется коэффициентом мощности.Он измеряет количество электроэнергии, производимой ветряной турбиной за определенный период времени (обычно за год), относительно ее максимального потенциала.

Например, предположим, что максимальная теоретическая мощность двухмегаваттной ветряной турбины в год составляет 17 520 мегаватт-часов (дважды 8 760 часов, количество часов в году). Однако турбина может производить только 7 884 мегаватт-часа в течение года, потому что ветер не всегда дул достаточно сильно, чтобы произвести максимальное количество электроэнергии, которое турбина была способна производить.В этом случае коэффициент мощности турбины составляет 45 процентов (7 884 делить на 17 520). Помните - это не означает, что турбина вырабатывает электроэнергию только в 45% случаев. Современные ветряные электростанции часто имеют коэффициент мощности более 40 процентов, что близко к некоторым типам электростанций, работающих на угле или природном газе.

Ветряные мельницы против ветряных турбин

Иногда люди используют термины «ветряная мельница» и «ветряная турбина» как синонимы, но между ними есть важные различия. Люди веками использовали ветряные мельницы для измельчения зерна, перекачивания воды и выполнения других работ.Ветряные мельницы вырабатывают механическую энергию, но не производят электричество. Напротив, современные ветряные турбины - это высокоразвитые машины, состоящие из более чем 8000 деталей, которые используют кинетическую энергию ветра и преобразуют ее в электричество.

Что такое ветряная электростанция?

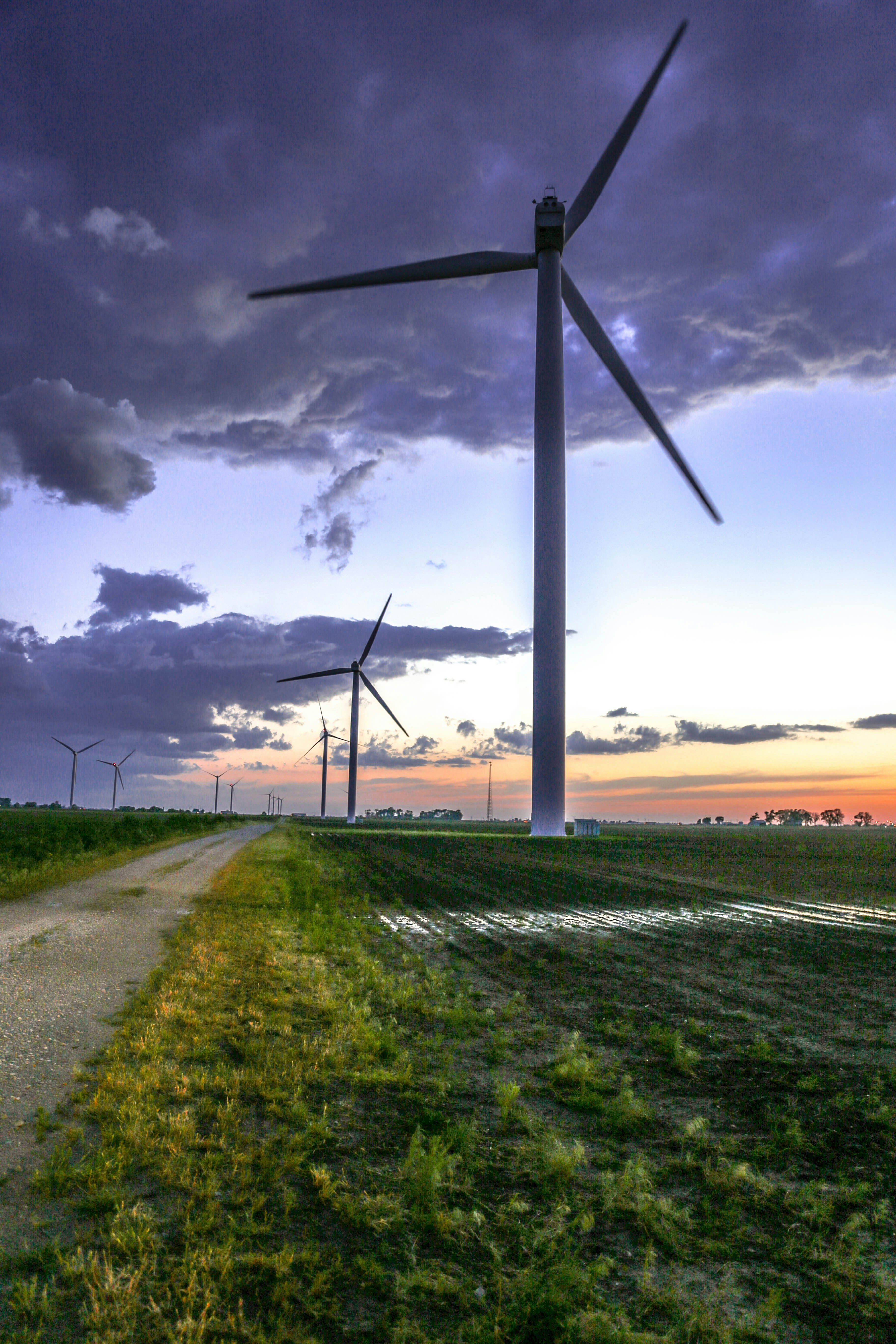

Часто большое количество ветряных турбин строится близко друг к другу, что называется ветроэнергетическим проектом или ветряной электростанцией. Ветряная электростанция работает как единая электростанция и отправляет электроэнергию в сеть.

Как энергия ветра попадает к вам

Турбины ветряной электростанции подключены, поэтому вырабатываемая ими электроэнергия может поступать от ветряной электростанции в электрическую сеть.Как только ветровая энергия будет подключена к основной электросети, электроэнергетические компании или операторы будут отправлять электроэнергию туда, где она нужна людям.

Линии передачи меньшего размера, называемые распределительными линиями, собирают электроэнергию, произведенную на ветроэнергетическом проекте, и транспортируют ее к более крупным сетевым линиям передачи, по которым электроэнергия может перемещаться на большие расстояния в места, где она необходима. Наконец, более мелкие распределительные линии доставляют электроэнергию прямо в ваш город, дом или офис. Вы можете узнать больше о передаче здесь.

Дополнительные ресурсы

% PDF-1.7 % 16215 0 объект > endobj xref 16215 143 0000000016 00000 н. 0000008835 00000 н. 0000009165 00000 п. 0000009221 00000 н. 0000009355 00000 п. 0000009727 00000 н. 0000010243 00000 п. 0000010634 00000 п. 0000011118 00000 п. 0000011159 00000 п. 0000011418 00000 п. 0000011868 00000 п. 0000012121 00000 п. 0000012420 00000 п. 0000012673 00000 п. 0000012970 00000 п. 0000014555 00000 п. 0000014959 00000 п. 0000015219 00000 п. 0000015525 00000 п. 0000015641 00000 п. 0000016803 00000 п. 0000016849 00000 п. 0000016938 00000 п. 0000017577 00000 п. 0000040792 00000 п. 0000072635 00000 п. 0000095964 00000 п. 0000115866 00000 н. 0000118518 00000 н. 0000171570 00000 н. 0000171648 00000 н. 0000171742 00000 н. 0000171844 00000 н. 0000171902 00000 н. 0000172169 00000 н. 0000172227 00000 н. 0000172347 00000 н. 0000172467 00000 н. 0000172694 00000 н. 0000172752 00000 н. 0000173110 00000 н. 0000173474 00000 н. 0000173587 00000 н. 0000173645 00000 н. 0000173836 00000 н. 0000173894 00000 н. 0000174000 00000 н. 0000174108 00000 н. 0000174445 00000 н. 0000174503 00000 н. 0000174613 00000 н. 0000174713 00000 н. 0000174990 00000 н. 0000175048 00000 н. 0000175158 00000 н. 0000175258 00000 н. 0000175547 00000 н. 0000175605 00000 н. 0000175753 00000 н. 0000175853 00000 н. 0000176110 00000 п. 0000176168 00000 н. 0000176318 00000 н. 0000176418 00000 н. 0000176671 00000 н. 0000176728 00000 н. 0000176888 00000 н. 0000176988 00000 н. 0000177151 00000 н. 0000177208 00000 н. 0000177344 00000 н. 0000177456 00000 н. 0000177555 00000 н. 0000177605 00000 н. 0000177662 00000 н. 0000177789 00000 н. 0000177846 00000 н. 0000177997 00000 н. 0000178054 00000 н. 0000178193 00000 н. 0000178250 00000 н. 0000178307 00000 н. 0000178365 00000 н. 0000178498 00000 н. 0000178556 00000 н. 0000178723 00000 н. 0000178781 00000 н. 0000178964 00000 н. 0000179022 00000 н. 0000179151 00000 н. 0000179209 00000 н. 0000179348 00000 н. 0000179406 00000 н. 0000179549 00000 н. 0000179607 00000 н. 0000179732 00000 н. 0000179789 00000 н. 0000179846 00000 н. 0000179904 00000 н. 0000180037 00000 н. 0000180095 00000 н. 0000180268 00000 н. 0000180326 00000 н. 0000180384 00000 н. 0000180442 00000 н. 0000180635 00000 н. 0000180693 00000 п. 0000180880 00000 н. 0000180938 00000 п. 0000181137 00000 н. 0000181195 00000 н. 0000181366 00000 н. 0000181424 00000 н. 0000181482 00000 н. 0000181540 00000 н. 0000181673 00000 н. 0000181731 00000 н. 0000181858 00000 н. 0000181916 00000 н. 0000182051 00000 н. 0000182109 00000 п. 0000182167 00000 н. 0000182225 00000 н. 0000182358 00000 н. 0000182416 00000 н. 0000182543 00000 н. 0000182601 00000 н. 0000182736 00000 н. 0000182794 00000 н. 0000182852 00000 н. 0000182910 00000 н. 0000182968 00000 н. 0000183026 00000 н. 0000183437 00000 н. 0000183495 00000 н. 0000183872 00000 н. 0000183930 00000 н. 0000183988 00000 н. 0000184046 00000 н. 0000184104 00000 н. 0000008396 00000 н. 0000003229 00000 н. трейлер ] / Назад 5282885 / XRefStm 8396 >> startxref 0 %% EOF 16357 0 объект > поток hX {ܦ q (e "\ rts \ k $ & B7G.% N \ CHQ: NsSQ?} ϳk} Z ߵ

Блог Ethical Man: Почему не работают микроветровые турбины

Самое удручающее в попытках вести более экологичный образ жизни - это то, что все дело в бездействии.

Нам говорят, что мы должны прекратить летать, перестать водить машину, перестать есть мясо, перестать обогревать наши дома ... список можно продолжать и продолжать.

Так что приятно узнать, что вы можете сделать что-то, что уменьшит ваше воздействие на окружающую среду, И требует, чтобы вы купили себе хороший комплект для загрузки.

Принесите отечественный ветряк!

Для просмотра этого контента у вас должен быть включен Javascript и установлен Flash. Посетите BBC Webwise для получения полных инструкций. Если вы читаете через RSS, вам необходимо посетить блог, чтобы получить доступ к этому контенту.

Что может быть экологически безопаснее, чем получение электричества с помощью ветра, и что может быть лучше этического знака чести, чем турбина, крутящаяся на моей крыше?

Это определенно то, о чем я думал три года назад, когда редактор Newsnight предложил мне и моей семье попытаться сделать наш образ жизни более экологичным.

К сожалению, я был не единственным подражателем этики, который хотел пожать ветер. Когда я начал изучать возможность установки турбины в моем лондонском доме с террасами, лидер тори Дэвид Кэмерон объявил о своем стремлении сделать то же самое.

Вопрос был в том, кто поднимет их первым?

Три года спустя, ни у меня, ни у лидера партии тори нет турбины на крыше.
Почему?

Ответ очень прост. В большинстве городских районов Великобритании ветряные турбины просто не работают.

Да, они вращаются, но они не вырабатывают значительного количества энергии. Почему бы и нет?

Вот немного науки ... (не волнуйтесь, вы сможете следить за ней).

Простое уравнение дает силу ветра. Мощность = 0,5 x площадь сбора x куб скорости ветра.

Это говорит нам о том, что мощность турбины связана с двумя факторами: размером турбины и силой ветра.

Давайте сначала посмотрим на размер.

Вернитесь к математике на экзаменах GCSE (я достаточно взрослый, чтобы сдавать экзамены O-level).Несомненно, вы смутно помните, что площадь круга равна константе пи (3,14), умноженной на радиус круга в квадрате.

Это означает, что по мере увеличения длины лопатки турбины площадь сбора непропорционально увеличивается.

Возьмите микротурбину, которую я планировал. Его лезвия имели длину 1,75 м, что давало площадь сбора чуть менее 10 кв. М. Крошечный.

Сравните это с ветряными турбинами, которые я посетил в Техасе ранее в этом году. У некоторых из них были лопатки турбины длиной 45 м, что дало собираемую площадь 6 358 кв. М.Огромный.

Вывод ясен из математики - небольшие турбины имеют непропорционально меньшие площади сбора и, следовательно, вырабатывают значительно меньше энергии.

А как насчет скорости ветра?

Ключевым моментом здесь является то, что куб зависит от скорости ветра. Сила ветра связана с кубом скорости ветра. Так что при малых скоростях ветра практически ничего не получится. Когда это действительно дует, вы получаете много энергии.

Вот почему. Удвойте скорость ветра, и вы получите в восемь раз больше мощности.Увеличьте его в четыре раза, и вы получите в 64 раза больше. В восемь раз больше скорости, а мы говорим о более чем 500-кратной мощности.

Цифры, данные Windsave, компанией, которая собиралась установить мой ветряк, подтвердили это.

Он хвастался, что его турбина 1,75 м будет вырабатывать 1 кВт мощности на скорости 12,5 м в секунду.

Неплохо, но 12,5 м / с - это ветер силой 6 баллов, приличный ветер.

Уменьшите скорость ветра вдвое до шести метров в секунду (умеренный ветер) и - благодаря этому закону куба - теперь вы получаете всего 120 Вт - это два стандартных лампы накаливания (10 энергосберегающих компактных флуоресцентных ламп).

Хм, неплохо.

Мой дом находится на склоне самого высокого холма в Лондоне и относительно незащищен, но мне сказали, что средняя скорость ветра, вероятно, будет от 4 до 5 метров в секунду. (Вы можете узнать скорость ветра в вашем районе здесь.)

На таких скоростях мне повезло получить 25 Вт. Этого едва хватает на две энергосберегающие лампочки. Недостаточно, чтобы выполнить обещание компании сократить мои счета за электричество «до 30% в год».

Сообщение ясное.В большинстве мест в Великобритании микроветровые турбины никогда не производят значительного количества электроэнергии.

Совершенно абсурдно заявление, сделанное Energy Saving Trust, когда я планировал свою турбину, о том, что домашние ветряные турбины могут обеспечивать 4% всей потребности Великобритании в электроэнергии и сокращать выбросы углекислого газа на 6%.

Это также предполагает, что правительству следует еще раз подумать о предложении щедрого зеленого тарифа на электроэнергию, вырабатываемую микроветровыми турбинами.

И, если потребуется еще какое-то доказательство моей точки зрения, в сентябре этого года Windsave разорился.

Конечно, не вся ветроэнергетика - это тупик. Наши расчеты говорят нам, что мощность резко возрастает по мере увеличения размера турбины и скорости ветра. Таким образом, 10-метровая турбина при ветре 10 узлов генерирует в 100 000 раз больше мощности, чем 1-метровая турбина при ветре 1 узел.

В самом деле, если бы Камден, мой местный совет, дал мне разрешение на проектирование одной из тех техасских громад, он бы генерировал значительную мощность - примерно 200 кВт - даже со скоростью 4 м / с.

Но даже эти впечатляющие цифры не могут скрыть неудобную правду об энергии ветра: за исключением штормовых условий, это - по сравнению с ископаемым топливом - очень разреженный источник энергии.

Добавить комментарий
