Ветряная электростанция — это… Что такое Ветряная электростанция?

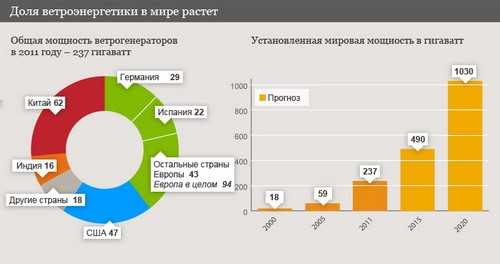

Ветроэнергетика: общемировая годовая динамика установленной мощности ВЭС.^[1] Офшорная ветряная электростанция Миддельгрюнден, около Копенгагена, Дания. На момент постройки она была крупнейшей в мире Карта потенциала ветроэнергетики США

Ветряная электростанция — несколько ветрогенераторов, собранных в одном или нескольких местах. Крупные ветряные электростанции могут состоять из 100 и более ветрогенераторов. Иногда ветряные электростанции называют ветряными фермами (от англ. Wind farm).

Планирование

Исследование скорости ветра

Ветряные электростанции строят в местах с высокой средней скоростью ветра — от 4,5 м/с и выше.

Предварительно проводят исследование потенциала местности. Анемометры устанавливают на высоте от 30 до 100 метров, и в течение одного—двух лет собирают информацию о скорости и направлении ветра. Полученные сведения могут объединяться в карты доступности энергии ветра. Такие карты (и специальное программное обеспечение) позволяют потенциальным инвесторам оценить скорость окупаемости проекта.

Обычные метеорологические сведения не подходят для строительства ветряных электростанций: эти сведения о скоростях ветра собирались на уровне земли (до 10 метров) и в черте городов, или в аэропортах.

Во многих странах карты ветров для ветроэнергетики создаются государственными структурами, или с государственной помощью. Например, в Канаде Министерство развития и Министерство Природных ресурсов создали Атлас ветров Канады и WEST (Wind Energy Simulation Toolkit) — компьютерную модель, позволяющую планировать установку ветрогенераторов в любой местности Канады. В 2005 году Программа Развития ООН создала карту ветров для 19 развивающихся стран.

Высота

Скорость ветра возрастает с высотой. Поэтому ветряные электростанции строят на вершинах холмов или возвышенностей, а генераторы устанавливают на башнях высотой 30—60 метров. Принимаются во внимание предметы, способные влиять на ветер: деревья, крупные здания и т. д.

Экологический эффект

При строительстве ветряных электростанций учитывается влияние ветрогенераторов на окружающую среду. Законы, принятые в Великобритании, Германии, Нидерландах и Дании, ограничивают уровень шума от работающей ветряной энергетической установки до 45 дБ в дневное время и до 35 дБ ночью. Минимальное расстояние от установки до жилых домов — 300 м.

Современные ветряные электростанции прекращают работу во время сезонного перелёта птиц.

Типы ветряных электростанций

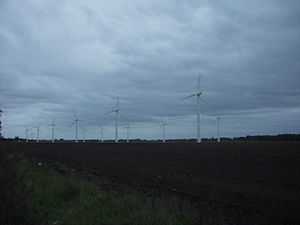

Наземная

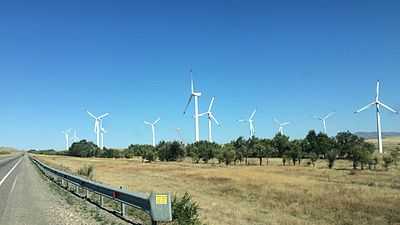

Наземная ветряная электростанция в Испании. Построена по вершинам холмов. Наземная ветряная электростанция возле Айнажи, Латвия.

Самый распространённый в настоящее время тип ветряных электростанций. Ветрогенераторы устанавливаются на холмах или возвышенностях.

Промышленный ветрогенератор строится на подготовленной площадке за 7—10 дней. Получение разрешений регулирующих органов на строительство ветряной фермы может занимать год и более.

Для строительства необходима дорога до строительной площадки, тяжёлая подъёмная техника с выносом стрелы более 50 метров, так как гондолы устанавливаются на высоте около 50 метров.

Электростанция соединяется кабелем с передающей электрической сетью.

Крупнейшей на данный момент ветряной электростанцией является электростанция в городе Роско (Roscoe), штат Техас, США. ВЭС Роско была запущена 1 октября 2009 года немецким энергоконцерном E.ON. Станция состоит из 627 ветряных турбин производства Mitsubishi, General Electric и Siemens. Полная мощность — около 780 МВт. Площадь электростанции не менее 400 км².^[2]

Прибрежная

Строительство прибрежной электростанции в Германии.

Прибрежные ветряные электростанции строят на небольшом удалении от берега моря или океана. На побережье с суточной периодичностью дует бриз, что вызвано неравномерным нагреванием поверхности суши и водоёма. Дневной, или морской бриз, движется с водной поверхности на сушу, а ночной, или береговой — с остывшего побережья к водоёму.

Шельфовая

Шельфовые ветряные электростанции строят в море: 10—60 километров от берега. Шельфовые ветряные электростанции обладают рядом преимуществ:

их практически не видно с берега;
они не занимают землю;
они имеют большую эффективность из-за регулярных морских ветров.

Шельфовые электростанции строят на участках моря с небольшой глубиной. Башни ветрогенераторов устанавливают на фундаменты из свай, забитых на глубину до 30 метров. Электроэнергия передаётся на землю по подводным кабелям.

Шельфовые электростанции более дороги в строительстве, чем их наземные аналоги. Для генераторов требуются более высокие башни и более массивные фундаменты. Солёная морская вода может приводить к коррозии металлических конструкций.

В конце 2008 года во всём мире суммарные мощности шельфовых электростанций составили 1471 МВт. За 2008 год во всём мире было построено 357 МВт шельфовых мощностей. Крупнейшей шельфовой станцией является электростанция Миддельгрюнден (Дания) с установленной мощностью 40 МВт^[3].

Для строительства и обслуживания подобных электростанций используются самоподъёмные суда.

Плавающая

Строительство первой плавающей электростанции. Норвегия. Май 2009 года.

Первый прототип плавающей ветряной турбины построен компанией H Technologies BV в декабре 2007 года. Ветрогенератор мощностью 80 кВт установлен на плавающей платформе в 10,6 морских милях от берега Южной Италии на участке моря глубиной 108 метров.

[4]. Турбина под названием Hywind весит 5 300 тонн при высоте 65 метров. Располагается она в 10 километрах от острова Кармой, неподалёку от юго-западного берега Норвегии.

Стальная башня этого ветрогенератора уходит под воду на глубину 100 метров. Над водой башня возвышается на 65 метров. Диаметр ротора составляет 82,4 м. Для стабилизации башни ветрогенератора и погружения его на заданную глубину в нижней его части размещён балласт (гравий и камни). При этом от дрейфа башню удерживают три троса с якорями, закреплёнными на дне. Электроэнергия передаётся на берег по подводному кабелю.

Компания планирует в будущем довести мощность турбины до 5 МВт, а диаметр ротора — до 120 метров.

Панорамы ВЭС

ВЭС в России

На 2008 год общая мощность ВЭС в стране исчислялась 16,5 МВт^[5]. Одна из крупнейших ветровых станций России — Зеленоградская ВЭУ, расположенная в районе посёлка Куликово Зеленоградского района Калининградской области. Её суммарная мощность составляет 5,1 МВт. Состоит из ВЭУ датской компании SЕАS Energi Service A.S. (1 новая мощностью 600 кВт и 20 отработавших 8 лет в Дании мощностью 225 кВт каждая).

Мощность Анадырской ВЭС составляет 2,5 МВт.

Мощность ВЭС Тюпкильды (Башкортостан) составляет 2,2 МВт.

Заполярная ВЭС, находящаяся около города Воркута в Коми, имеет мощность 1,5 МВт, построена в 1993 году. Состоит из шести установок АВЭ-250 российско-украинского производства мощностью 250 кВт каждая.

Около Мурманска строится опытная демонстрационная ВЭУ мощностью 250 кВт^[6].

См. также

Примечания

Литература

Методы разработки ветроэнергетического кадастра.//АН СССР, ГЛАВНИИ при Госэкономсовете Энергетический институт им. Г. М. Кржижановского. Изд-во АН СССР, 1963.

Ссылки

dic.academic.ru

Ветряки в море. Крупнейшая ветряная электростанция в мире.

London Array является, несомненно, наиболее широко известной в Великобритании ветряной электростанцией в открытом море. Ее масштабы и близкое расположение к Большому Лондону (регион на юго-востоке Англии) вызывает большой интерес у политиков и прессы.

Проект на 1000 МВт является на сегодня крупнейшим в мире, ветряную электростанцию планируется построить в два этапа. London Array, как планируется, обеспечит энергией 750 000 домов — около четверти Большого Лондона — и сократит вредные выбросы CO2 на 1,4 млн. тонн в год. Таким образом, это будет благотворно сказываться на окружающей среде, а также поможет обеспечить надежное электроснабжение юго-восточной Англии.

Вот какие были разговоры:

По поводу же объема инвестиций концерны предпочитают пока помалкивать. Эксперты отрасли сходятся на том, что он составит примерно 2,5 млрд фунтов стерлингов (2,8 млрд евро). Подготовка проекта длится много лет, причем в последнее время представители E.ON выражали сомнения в его целесообразности, сетуя на ухудшение рамочных условий: в первую очередь резкое падение цен на нефть и газ сводило на нет преимущества связанных с использованием ветровой энергии проектов. Одновременно отмечался и значительный рост стоимости турбин.

Однако потом британское правительство просигнализировало о своей готовности усилить поддержку офшорных парков ветряков, которым будет теперь предоставляться больше, чем прежде, т.н. зеленых сертификатов (Renewable Obligation Certificates, ROC). Начиная с 2002 года британские производители электроэнергии используют эти ROC для подтверждения того, что из возобновляемых источников энергии они добывают положенное количество электроэнергии.

Нынче граница этой нормы находится в районе почти 10%. До сих пор действовало правило, согласно которому за каждый выработанный мегаватт экологически чистой электроэнергии производителю полагался один сертификат ROC.

В целях поощрения строительства дорогостоящих офшорных ветряков правительство Великобритании уже приняло решение стимулировать производство каждого экологически чистого мегаватта электроэнергии выдачей 1,5 ROC. В бюджете же на 2009—2010 годы кабинет кабинет пошел на большую щедрость, пообещав рассмотреть вопрос о возможности увеличения в период с 23 апреля 2009 года по 31 марта 2010 года этого норматива до 2 ROC за каждый мегаватт, а в рамках бюджета следующего года он будет установлен в размере 1,75 ROC.

В планах правительства Великобритании развитию возобновляемых энергий отводится значительное место, так что в осуществлении проектов типа London Array оно очень заинтересовано.

В настоящее время в разных странах Европы E.ON делает миллиардные инвестиции для развития производства электроэнергии на базе альтернативных источников энергии.

Строительство новой береговой подстанции в Клив Хилл началось в июле 2009 года, а в марте 2011 года проведены первые морские строительные работы, когда были установлены первые 177 платформ для проекта. Первая фаза строительства должна быть полностью завершена была к концу 2012 года. И вот недавно , после четырёх лет строительства одна из крупнейших ветряных ферм на планете — London Array — официально введена в эксплуатацию. Ветроэлектростанция, состоящая из 175 огромных ветряных турбин Siemens, расположилась на протяжении 20 км в прибрежной полосе графств Кент и Эссекс. Там же расположены две подстанции, еще одна находится на берегу.

Как все начиналось?

Проект London Array зародился в 2001 году, когда комплексное исследование в устье Темзы подтвердило возможность размещения на данной территории ветряной электростанции. Два года спустя Crown Estate предоставил London Array Ltd в аренду на 50 лет площадь под строительство и прокладку кабеля к берегу.

План морской ветряной электростанции мощностью 1 ГВт был утвержден в 2006 году, а разрешение на береговые работы было получено в 2007 году. Первый этап работы начался в июле 2009 года, когда началось строительство береговой подстанции в Клив Хилл в графстве Кент.

Первая фаза

Цифры и факты:

— Площадь под проект 100км2
— 175 ветровых турбин
— Две морские подстанции
— Почти 450 км морского кабеля
— Одна береговая подстанция
— 630мВт электроэнергии
— Мощности хватит для обеспечения примерно 480 000 домов в год — две трети домов в графстве Кент
— Выброс CO2 уменьшится на 925 000 тонн в год.

В конце 2012 года планировалось завершить первую фазу строительства, проект будет передан команде по эксплуатационному и техническому обслуживанию в 2013 году.

London Array будет генерировать большое количество электроэнергии, и подстанция нужна для того, чтобы обеспечить напряжение в 400 кВ, принятое в национальной высоковольтной сети электропередачи.

Проект

Проект подстанции был избран по результатам конкурса летом 2006 года. Победивший проект разработан всемирно известной архитектурной фирмой RMJM (www.rmjm.com). Идея проекта заключалась в том, чтобы расположить подстанцию под прямым углом к дороге Saxon Shore Way. В результате, главной архитектурной особенностью подстанции является Северная Стена, которая достигает 10 м высоты и состоит из ряда бетонных панелей и стабилизаторов.

Расположение

Подстанция Клив Хилл находится вблизи деревни Грейвени, что составляет около 1 км вглубь от Северного побережья Кента. Строится подстанция рядом с 400 кВ воздушной линией электропередачи Кентербери-Кемсли на северной стороне Клив Хилл, рядом с существующими зданиями на Клив Фарм. Подстанция строится таким образом, чтобы вписаться в склон холма.

Строительство в 20 км от берега

Это является серьезной проблемой для построения любого морского ветропарка и London Array не является исключением. Расстояние от берега, сильные ветра и непредсказуемые морские условия делают эту территорию трудным местом для строительства.

К счастью, будет использоваться новейшая техника и оборудование, которое поможет завершить работу настолько безопасно и быстро, насколько это возможно. Работы в море начались в марте 2011 года, когда был установлен первый из 177 фундаментов.

Что же строиться?

Ключевые компоненты морской ветряной электростанции:

— Фундаменты для закрепления ветряных турбин в море
— Ветряные турбины
— Множество кабелей для совместного подключения группы турбин и соединения с морскими подстанциями
— Морские подстанции для повышения напряжения перед отправкой электроэнергии на берег
— Укладка кабеля по дну моря для соединения морских и береговых подстанций.

Управление морским строительством

Морские строительные работы в настоящее время управляются из временной базы строительства в порту Ramsgate. Строительство базы началось летом 2010 года, а строительная бригада переехала в здание в сентябре 2010 года. До 45 сотрудников будет работать во время морского строительства. Ожидается, что база останется до 2013 года, когда первый этап строительства будет завершен, и она может стать основой для второго этапа строительства в ближайшем будущем.

Кто же строит London Array?

London Array Limited – консорциум трех ведущих в мире компаний по использованию источников энергии, которые объединяют свой опыт и знания для разработки и строительства самой большой в мире морской ветряной электростанции.

Dong Energy — 50% акций проекта

DONG Energy (Дания) – ведущая европейская энергетическая группа. Она обеспечивает, производит, распределяет и торгует энергией и связанными с ней товарами по всей Северной Европе. DONG Energy является лидером рынка морских ветряных технологий, построившим около половины морских ветряных электростанций, работающих сегодня. DONG Energy активно участвует в производстве и пропаганде использования возобновляемых источников энергии в Великобритании. Компания участвует в строительстве трех новых крупных британских морских ветряных электростанций и управляет в настоящее время морскими ветряными электростанциями Gunfleet Sands (172 МВт), Burbo Bank (90 МВт) и Barrows (90 МВт).

E.ON — 30% акций проекта

E.ON (Германия) — одна из самых мощных в мире газовых компаний. Она — ведущий поставщик в Великобритании и обеспечивает энергией около 8 миллионов клиентов. E.ON участвует в строительстве и эксплуатации возобновляемых источников энергии с 1991 года, когда они вложили капитал в первую береговую ветряную электростанцию. Теперь они владеют и управляют 22 ветряными электростанциями в Великобритании, включая Scroby Sands на 60 МВт, морскую ветряную электростанцию недалеко от берега Грейт-Ярмута, и 60-турбинную ветряную электростанцию Robin Rigg в Solway Firth. Многие другие проекты находятся в стадии разработки.

Masdar — 20% акций проекта

Masdar (ОАЭ) компания по стратегическому развитию и инвестициям в технологии использования возобновляемых источников энергии. Компания выступает в качестве связующего звена между сегодняшней экономикой ископаемого топлива и энергетической экономией будущего – развития нового представления о том, как жить, и работать завтра.

Трансформаторная подстанция CLEVE HILL

Была построена новая береговая трансформаторная подстанция CLEVE HILL, недалеко от деревни Грэвени (Graveney), на северном побережье графства Кент.

Это было необходимо, так как London Array будет генерировать большое количество электричества, которое необходимо отправлять с моря прямо в национальную высоковольтную сеть с напряжением в 400 кВ.

О турбинах

Турбины для первой фазы вырабатывают 3.6 МВт каждая. Они изготовлены компанией Siemens Wind Power и оснащены новым 120 метровым несущим винтом Siemens.Высота оси каждой ветровой турбины составляет 87 метров над уровнем моря.

Турбины имеют по три лопасти и окрашены в серый цвет. Турбины генерируют электричество при скорости ветра в 3 метра на секунду.

Полная мощность достигает от 13 м/с. Из соображений безопасности, турбины прекращают свою работу, если ветер становится сильнее, чем 25 м/с – эквивалент шторма в 9 баллов.

Проект London Array играет ключевую роль в программе правительства Великобритании по выполнению целей по защите окружающей среды и возобновляемой энергии. Они включают в себя:

— снижение выбросов двуокиси углерода на 34% к 2020 году;

— производства 15% всей энергии с помощью возобновляемых источников энергии к 2015 году.

После завершения проекта, выбросы углекислого газа сократятся на 1,4 млн тонн в год. Первая фаза способна возместить 925 тыс.тонн СО₂, которые будут компенсироваться каждый год, помогая решать последствия изменения климата и глобального потепления. London Array будет иметь общую мощность до 1000 МВт и будет генерировать электроэнергию на 750000 домов – что является четвертью всех домохозяйств в Большом Лондоне (регион, объединяющий два графства Большой Лондон и Лондонский Сити), или все дома в Кенте и восточном Сассексе. Мощность первой фазы проекта достаточная для подключения около 480 тыс домов, или две трети всех домов в Кенте.

Установка последней турбины на London Array является кульминационным событием огромного количества усилий и координации всех участвующих в проекте. Только за прошедший год были установлены 84 опоры, 175 ветряных турбин, 178 наборов кабелей и 3 экспортных кабеля. London Array сейчас находится в фазе ввода в эксплуатацию и тестирования оставшихся турбин, прежде чем передать их команде по эксплуатации и техническому обслуживанию в течении 2013 года.

Бэн Сайкс (Benj Sykes), глава британской компании DONG Energy’s UK Wind business, специализирующейся на ветровой энергетике, сказал: «Установка последней турбины это поворотный пункт для Великобритании и DONG Energy в истории этого передового проекта. London Array вскоре станет крупнейшей работающей морской ветровой электростанцией в мире. Создание морских ветровых электростанций такого же масштаба и крупнее в будущем позволит нам получать преимущества из их размера, что является важным элементом нашей стратегии по снижению стоимости энергии.

Помимо стремления создать крупнейший ветропарк в мире, разработчики London Array также позиционируют свое детище как демонстрационный проект, который показывает механизмы эффективного снижения затрат при создании крупных ветровых электростанций. Конечной целю инвесторов является создание оффшорной ветровой фермы, которая к 2020 году сможет выдавать полезную мощность при цене на уровне около $ 152 за мегаватт-час. Объект принадлежит компаниям Dong Energy, Masdar и EON. Доля Dong Energy в проекте составляет 50%, энергетический гигант E.ON владеет 30% акций, а в собственности компании Masdar из Абу-Даби находятся оставшиеся 20% ценных бумаг.

[источники]

источники
http://tech-life.org
www.londonarray.com
http://www.facepla.net/

Вот тут совсем кстати будет вам напомнить, что мы про Корабли на ножках уже разговаривали очень подробно, а так же Энергия ветра уже проходила широкой дискуссией. Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=30118

masterok.livejournal.com

Ветряная электростанция — Википедия

Ветроэнергетика: общемировая годовая динамика установленной мощности ВЭС^[1].

Прибрежная ветровая электростанция Миддельгрюнден, около Копенгагена, Дания. На момент постройки она была крупнейшей в мире

Ветряная электростанция — это несколько ВЭУ, собранных в одном или нескольких местах и объединённых в единую сеть. Крупные ветровые электростанции могут состоять из 100 и более ветрогенераторов. Иногда ветровые электростанции называют «ветровыми фермами» (от англ. Wind farm).
