Самодельные откатные ворота своими руками

Еще несколько лет назад сделать откатные ворота своими руками было очень дорого, потому что фурнитура стоила столько же, сколько неплохой подержанный автомобиль. Раньше такую конструкцию для своих гаражей устанавливали только состоятельные люди, имеющие большой достаток.

Откатные ворота

При этом установка автоматического привода была чем-то нереальным. С того времени много чего изменилось и в наши дни фурнитура по карману многим, потому как упала в своей цене.

Откатные ворота для дачи имеют простую конструкцию, потому самому их поставить несложно и люди, сделавшие это, нисколько не жалеют. Причем отказавшись от услуг специалистов, в семейном бюджете остается внушительная сумма средств.

Преимущества самодельных откатных ворот

Сдвижные или откатные ворота не имеют вверху и внизу направляющих, за счет этого в них может въехать транспортное средство практически любых размеров и габаритов.

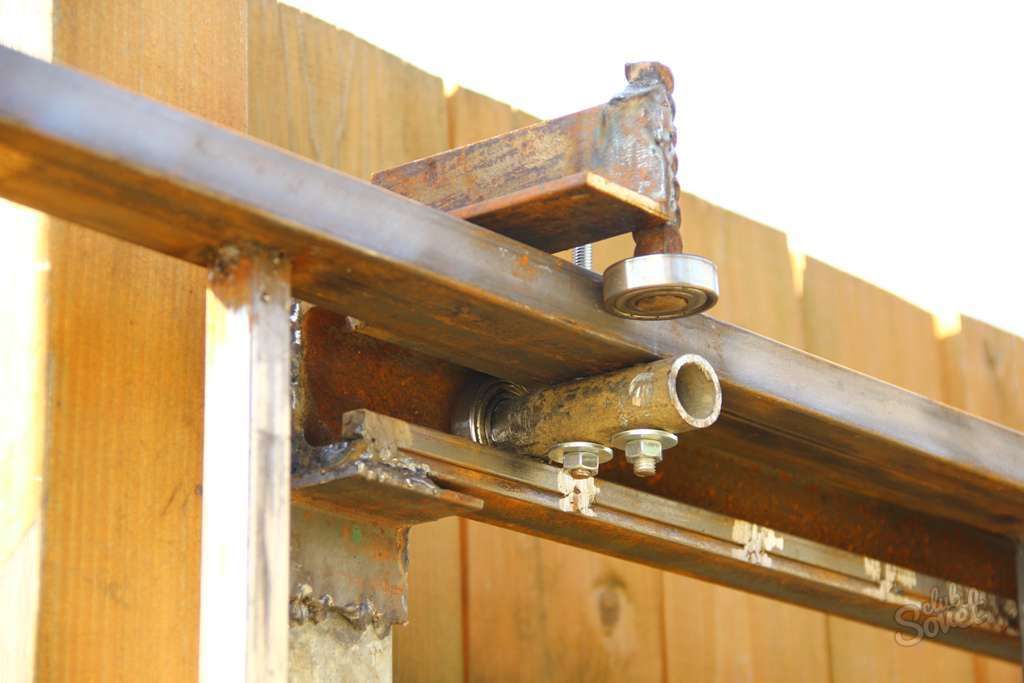

Движение конструкции осуществляется при помощи роликовых кареток, которые крепятся на бетонный фундамент. Движутся ролики внутрь направляющего рельса, который в нижней области рамы приварен. За счет этого каретка полностью защищена от атмосферных осадков и других раздражителей.

Если устройство, сделанное своими руками, эксплуатируется правильно, то можно быть уверенным в 55 тысячах безболезненных открытий и закрытий. Специалисты не советуют смазывать механизмы, потому что может прилипнуть грязь и песок, из-за этого возникают помехи во время движения.

Схема откатных ворот

План самостоятельного создания откатных ворот

Многие люди задаются вопросом о том, на что следует обращать внимание при выборе фурнитуры, когда самостоятельно хотят сделать откатные ворота. Современный рынок предлагает массу вариантов в различной ценовой категории и всевозможных производителей.

Откатные ворота отличаются своей долговечностью и надежностью. На них не составит труда своими руками установить автоматику.

Единственный недостаток откатных ворот – присутствие с боковой стороны места для осуществления отката. В этой конструкции электропривод не является обязательным атрибутом, он создан лишь для комфортной эксплуатации.

Для самостоятельной установки потребуется:

• Подготовленные опорные столбы;
• Создание фундамента для конструкции;
• Проведение электропроводки под автоматику;
• Создание ворот;
• Монтаж конструкции.

Конструкция откатных ворот

Опорные столбы

Изначально потребуется правильно сделать монтаж опорных столбов, которые будут крепиться к сдвижным или откатным воротам. В качестве опоры можно использовать любой столб, он может быть бетонным либо кирпичным, дубовым брусом или швеллером.

Бетонирование столба своими руками должно осуществляться на глубину не менее одного метра, потому как это расстояние, на котором почва уже не промерзает. Каждый столб устанавливается ровно с помощью уровня и заливается раствором.

Дабы цемент полностью застыл, потребуется подождать не менее одной недели.

В случае с кирпичными и бетонными элементами важно приобрести закладные, на каждой столбе их должно быть по три штуки. Располагаются они четко и равномерно, от края делается отступ в 10 сантиментов. Наиболее оптимальный размер закладных конструкции составляет 5х5 сантиметров.

Откатные ворота – схема

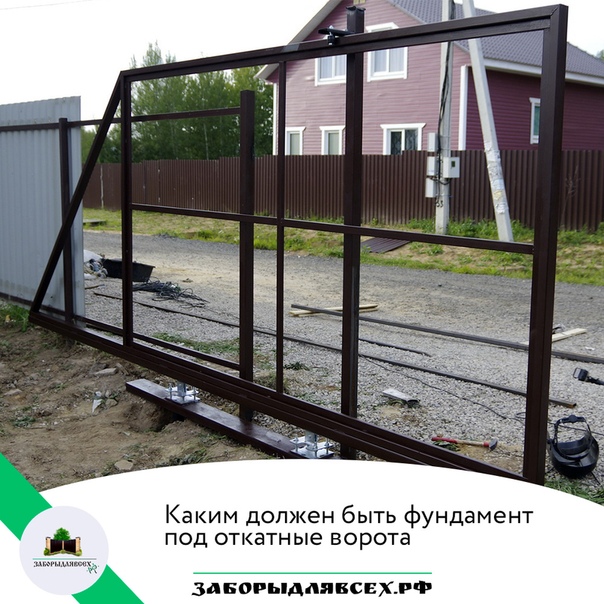

Создание фундамента под откатные ворота

Чтобы осуществить заливку фундамента откатных ворот своими руками потребуется швеллер, имеющий ширину 20 сантиметров. Также понадобится арматура с сечением от 12 до 16 сантиметров. Необходимо порезать арматуру, каждый кусок должен иметь длину до 1,2 метра. После этого элементы привариваются к швеллеру с обеих сторон.

На следующем этапе необходимо сделать яму, ее ширина будет не менее 50% от показателей проема, при этом размеры ямы должны быть минимум 40 сантиметров, а глубина составит от 1,3 до 1,5 метров.

Установка швеллера осуществляется полками вниз, после этого яму необходимо залить бетонной смесью. Если вы самостоятельно сделаете все правильно, то можно считать, что фундамент под самодельные откатные ворота готов.

Не забывайте о том, что каждая работа своими руками, в том числе, укладка швеллера, должна происходит с применением уровня, чтобы все пропорции были соблюдены. Верхняя область элемента должна идти в уровень с дорогой, асфальтом или плиткой. После этого у вас будет готова ровная площадка или основание, к которой вы вскоре начнете приваривать каретки или роликовые тележки для конструкции.

            Под откатными воротами фундамент должен выстояться не менее 14 дней, однако в строительных нормах эта цифра достигает 28 дней. Какой вариант выбрать, решать только вам.

Элементы откатных ворот

Нарезка, сварка и покрасочные работы

После того как вы закончите предыдущие работы, необходимо нарезать трубы. Кроме того, понадобится вас болгарка с кругом, которая позволит убрать с металла ржавчину и окалины. Важно соблюдать правила безопасности, потому приобретите и наденьте защитные очки.

Если устройство вы планируете с обеих сторон зашить профнастилом, то обрешетки или трубы внутреннего каркаса должны быть установлены посередине. Если зашивка будет происходить с обеих сторон, то элементы потребуется сдвинуть к краям. Очень важно, чтобы материал, который вы будете использовать для обшивки, имел крепление к внутреннему каркасу конструкции, дабы он плотно прилегал к несущей раме. После этого с помощью ацетона или растворителя нужно обезжирить все трубы и загрунтовать их. Используйте для этих работ кисть или краскопульт.

На первом этапе приваривается каждая труба прихватами по несколько сантиметров. Расстояние между элементами должно составлять 30 сантиметров. К несущей раме снизу приваривается направляющий рельс, который должен быть у вас в комплекте с остальной фурнитурой. Каждая труба и рельс должны быть приварены накрест и в порядке шахмат, чтобы рама не «повелась» при эксплуатации.

После этого сделать зачистку каждого сварочного шва при помощи болгарки и дальше продолжать грунтовать сварочные участки, где вы осуществляли грунтовку. Когда вся конструкция высохнет, начинайте наносить краску. Лучше всего отдать предпочтение Снежке, алкидной эмали или краске от производителя Хамрайт (Hammerite). Их можно наносить без грунтовки, такие покрасочные материалы имеют высокую устойчивость к атмосферным явлениям. Нанести потребуется не менее двух слоев, второй только после того, как окончательно высохнет первый.

Установка ворот

Важно помнить о том, что концевой или накатной ролик имеют размер всего в 150 миллиметров, потому необходимо отодвинуть каретку, которая находится ближе всего к проему подальше. Тот элемент, который находится дальше от проема, выставляется так своими руками, чтобы не происходило выбивание заглушки во время закрытия ворот.

На следующем этапе все платформы кареток потребуется обварить, очень важно получить необходимый результат (одинаковые уровень ворот и отсутствие перекосов). Далее приваривается поддерживающий ролик к верхней области конструкции, после этого устанавливается концевой или накатной ролик. Важно, чтобы последний элемент накатывался таким образом на нижний уловитель, дабы он разгружал ворота во время каждого их закрытия.

Многие люди во время монтажа своими руками откатные ворота делают таким образом, чтобы роликовые каретки имели прикрученные или приваренные к ним шпильки. Работа трудоемкая и в действительности не имеет никакого смысла, так делают только те, кто впервые устанавливает конструкцию. Некоторые считают, что таким образом будет легче регулировать каретки или снимать ее в случае нарушения эксплуатационных качеств. Вместо приваривания шпилек и регулировки, лучше приваривать каретки таким образом, чтобы в случае необходимости их можно было безболезненно срезать. Желательно платформы не устанавливать в тяжело доступных местах. Если вы все-таки хотите ролики со шпильками, то лучше покупать сразу готовую платформу с болтом, а еще лучше выбирать шпильки специально под каретки.

Готовая платформа приваривается к фундаменту или швеллеру, а каретки крепятся на готовую конструкцию самостоятельно уже при помощи гаек. Такой вариант монтажа обойдется несколько дороже, но зато вы сможете быть уверены, что не потратите впустую свое время и не станете делать лишнюю работу. Есть небольшой секрет, заключается в том, что все фирмы, занимающиеся монтажом откатных ворот, приваривают ролики сразу к швеллеру. Если делать конструкцию своими руками, то основная задача – сэкономить деньги. Описанный вариант помимо своей невысокой стоимости еще и проще в исполнении.

Ни для кого не секрет, что самому откатные ворота всегда обходятся дешевле, чем «под ключ» у специалистов. Подводя итоги, следует заметить, что для готовой конструкции потребуется фурнитура (механизмы и комплектующие). Каждый, кто решит самостоятельно создать откатные ворота, сможет понять, насколько доступно это в наши дни.

Самодельные откатные ворота – сделать просто

Ворота двигаются за счет двух роликовых опор, смещенных немного относительно проезда. Они заведены в направляющий рельс, находящийся на створке.

Между роликами и рельсом минимальный зазор, потому ворота перемещаются плавно и без подклиниваний.

Содержание статьи:

Подготовительные работы

Перед началом основных работ следует выполнить подготовку. Для этого в первую очередь нужно снять растительный слой, чтобы ничего не мешало разбивочным работам.

Дале необходимо приготовить четыре отрезка арматуры длиной около одного метра диаметром 10-12 мм – они будут служить указателями основных осей. Также понадобятся несколько сварочных электродов, которыми будут обозначаться временные оси, а еще леска или шпагат.

Арматуру нужно вынести чуть дальше будущих опор столбов (в форме квадрата или прямоугольника), чтобы ворота оказались внутри периметра.

Перед тем как забить арматуру на глубину, нужно проверить диагонали – они должны совпадать. Если все в порядке, арматура забивается таким образом, чтобы ее часть около 150-200 мм оставалась на поверхности.

После этого между арматурой можно натянуть леску или шпагат – оси готовы.

Земляные работы

После выполнения подготовительных работ можно начать копать приямки под фундаменты столбов ворот и роликовых опор. Дно приямков должно быть ниже нормативной глубины промерзания грунта, которая как правило не менее 900 мм.

Размеры приямков в плане должны быть немного больше длины и ширины опор. Например, если столб ворот 400 х 400 мм, приямок должен быть 450 х 450 мм.

Длина приямка под фундамент роликовых опор должна быть не менее половины проезда через ворота, например, если расстояние между столбами 3,0 м, приямок должен быть 1,5 м.

По ширине приямок обычно принимается 25-30 см.

Если при копании прямков их стенки осыпаются, нужно сделать опалубку, даже из старых досок — на данном этапе внешний вид не важен. Когда все приямки готовы, их дно нужно пролить водой, чтобы утрамбовать взрыхленный грунт.

Если бетонные работы выполнять пока не планируется, приямки нужно накрыть щитами, чтобы во время дождя их не размыло.

Подготовка металлоизделий

Перед бетонными работами необходимо подготовить все металлические изделия, которые будут забетонированы: сердечники опор ворот и швеллер (закладная деталь) под роликовую опору.

Сердечники можно изготовить из квадратной трубы сечением 80 х 80 мм или 100 х 100 мм. Длина сердечника принимается в зависимости от глубины фундамента и высоты опоры. Если, например, опора имеет высоту 2,0 м, а фундамент глубину 1,0 м, сердечник должен быть не более 1,9 м, чтобы снизу он не контактировал с грунтом и был защищен бетоном, а сверху была возможность накрыть кирпичную кладку козырьком.

Сердечник в приямке нужно разместить вертикально. Для этого используется гидравлический уровень.

Чтобы сердечник не сместился в сторону, его нужно закрепить временными распорками. Чтобы сердечник прочно «сидел» в бетоне, к его нижней части можно приварить накрест два отрезка арматуры диаметром 8-10 мм, длиной 200-250 мм.

Для исключения попадания осадков в сердечник, его верх нужно временно закрыть полиэтиленом.

Закладную деталь для роликовых опор можно сделать из швеллера №№ 22-24, длина которого должна быть не менее половины проезда через ворота.

Для надежного закрепления швеллера в бетоне, к нему нужно приварить армокаркас, который состоит и четырех вертикальных стержней длиной 0,8-0,9 м и четырех горизонтальных. Для каркаса можно использовать арматуру диаметром 8-10 мм.

Швеллер с армокаркасом устанавливаются в приямке при помощи гидроуровня таким образом, чтобы его поверхность находиласть в едином горизонте с проездом – это одно из условий для нормального перемещения створки.

Закладную деталь нужно закрепить временными распорками, чтобы при бетонировании она не сместилась.

До начала бетонных работ все металлические элементы должны быть очищены от ржавчины, обезжирены и прогрунтованы.

Бетонные работы

При бетонировании фундаментов можно применить бетон марки М 200. Для его изготовления понадобятся такие вяжущие и наполнители как цемент М 500, песок, щебень и вода.

Пропорции: на 1 кг цемента 2 кг песка и 3,5 кг щебня.

Бетонные работы лучше выполнять при положительной температуре воздуха на улице, тогда не придется использоватьпротивозаморозковые добавки, которые приведут к удорожанию ворот в целом. Бетон при заливке нужно утрамбовывать, чтобы в его теле небыло пустот.

Когда бетонирование закончено, фундаменты нужно закрыть от попадания прямых солнечных лучей. Кроме того, нужно первые пару дней поливать их поверхность водой, чтобы не образовались трещины.

Все последующие работы можно начинать не ранее чем через неделю — нужно подождать, чтобы бетон набрал прочность.

Кирпичная кладка опор ворот

Кирпичная кладка выполняется на цементно-песчаном растворе М 100. Положив первые три ряда кирпича, нужно заложить закладную деталь из равнополочного уголка 40 х 40 мм, длиной 70 мм с отрезком арматуры диаметром не более 8 мм.

Закладных деталей в опоре должно быть не менее трех. Верхняя «закладушка» устанавливается на 10-15 см ниже, чем верхняя грань будущей створки. Трьтя закладная устанавливается по центру между верхней и нижней.

Изготовление створки

Створка состоит из труб основного и вспомогательного каркаса, а также из профнастила (в нашем случае).

Чтобы не делать ошибок, предварительно следует выполнить детальный чертеж створки со всеми необходимыми размерами и спецификациями. Если для Вас это сложно, при покупке фурнитуры для откатных ворот Світ Воріт™ (ссылка) его сделают бесплатно наши специалисты. С Вашей стороны понадобятся только исходные данные: длина и высота проема ворот.



Многие люди интересуются, для чего у створки есть треугольная часть – она нужна, чтобы ворота были консольными.

Когда ворота закрыты в треугольной части находятся роликовые опоры, удерживающие створку, потому в самом проезде нет никаких направляющих, ограничивающих его габарит, так как направляющий рельс движется вместе со створкой.

До начала сварки каркасов, все металлические элементы должны быть очищены от грязи и ржавчины, обезжирены и прогрунтованы.

Несущий каркас как правило набирают из прямоугольных труб сечением 60 х 30 мм, а вспомогательный из труб 30 х 20 мм. Еще при изготовлении створки обязательно должен быть в наличии направляющий рельс – он является неотъемлемой ее частью.

Чтобы удобно было делать каркас, к направляющему рельсу в качестве опор можно временно приварить два отрезка трубы 30 х 20 мм длиной около 0,5 м – так створку можно будет набирать в вертикальном положении.

К направляющему рельсу крепится нижняя труба несущего каркаса прихватками длиной шва 15-20 мм в шахматном порядке шагом 600-700 мм.

Соединять эти два элемента сплошным швом нельзя, так как направляющий рельс поведет и ворота будут иметь тугой ход или вовсе заклинят.

Далее при помощи гидравлического уровня устанавливается первая вертикальная стойка и прихватывается сваркой (только прихватывается).

Таким же образом устанавливается вторая.

А потом крепится вертикальная труба и проверяются диагонали – они должны быть равны. Если диагонали равны, можно все элементы обварить в местах стыков сплошным швом.

Потом приваривается диагональ из трубы 60 х 30 мм.

На этом изготовление несущего каркаса заканчивается и можно приступать к вспомогательному. Вспомогательный каркас из труб 30 х 20 мм должен привариваться к несущему строго по центру, чтобы «прикручиваемый» профнастил был симметричен по отношению друг к другу.

Сначала привариваются трубы 30 х 20 мм по внутреннему периметру несущего каркаса.

Далее устанавливается горизонтальная перемычка.

А для создания жесткости две вертикальных:

Каркас створки готов и нужно все сварочные швы зачистить болгаркой, обезжирить, прогрунтовать и покрасить в три слоя. Профнастил крепится саморезами по металлу длиной 19 мм под головку № 8.

Как вариант профнастил можно закрепить, когда створка уже будет установлена на фурнитуре ворот – так снижается риск что во время монтажа он будет поцарапан или помят.

Каждая из частей профнастила должна подгоняться под каркас створки индивидуально, чтобы было максимально точное их прилегание. Можно профнастилом не зашивать треугольную часть створки, так как она не попадает в проем.

Когда створка готова можно приступать к монтажу несущих элементов, которые будут ее держать.

Каркас створки можно сделать из Т-профиля. Так выйдет гораздо качественнее и надежнее.

Крепление металлических нащельников

К закладным деталям на столбах привариваются металлические нащельники из трубы 60 х 30 мм или 60 х 40 мм.

Чтобы в дальнейшем была возможность установить верхнюю пластину с роликами, в нащельнике со стороны фундамента под роликовые опоры нужно сделать вырез 60 х 40 мм.

Чтобы вовнутрь второго нащельника не попадали осадки, его сверху нужно заглушить.

Требования к фурнитуре для откатных ворот

Направляющий рельс. Данный элемент является одним из наиболее важных, и его геометрия должна быть достаточно точной, чтобы ворота плавно перемещались и не заклинивали. В поперечном сечении изгибы должны быть с минимальными закруглениями.

Нижние полки должны быть зеркальными относительно друг друга и находиться в едином горизонте, чтобы износ роликовых опор был наименьшим.

По длине, направляющий рельс должен быть полностью ровным и не иметь окалин или раковин, которые вызывают грохот ворот и подпрыгивание створки. Рельс должен быть изготовлен из стали с повышенным содержанием углерода, чтобы он пружинил и не деформировался от нагрузки.

Роликовые каретки.Роликовые каретки бывают с металлическими или полимерными роликами. В наших климатических условиях для длительной работы подходят именно металлические ролики. Дело в том, что при низких температурах полимеры нередко становясь хрупкими, ломаются, а при высоких, теряют форму, поскольку становятся «мягкими».

Также следует обратить внимание на подшипники роликов, которые могут быть обычными или усиленными. Кроме того, у них для защиты бывают металлические или металлорезиновые пыльники для защиты от влаги и грязи — металлические быстрее ржавеют и затрудняют нормальное кручение подшипника.

Подвижная часть опоры должна наклоняться в ту или иную сторону без особых затруднений, но и не «болтаться». Если у нее тугой ход и ворота не используются длительное время, ее от ржавчины может заклинить, что приведет к быстрому износу роликов.

Также нужно обращать внимание на антикоррозийное покрытие роликовой опоры в целом, чтобы слой был достаточным и равномерным. Если он «слабый» будут видны темные пятна.

Чтобы ворота при закрывании не «ныряли» и нормально попадали в улавливатели, зазор между направляющим рельсом и роликовыми опорами должен быть 1-2 мм.

Если он будет слишком мал, ворота будут клинить, а если слишком большой – будут «клевать» и ударяться о полку нижнего улавливателя.

Верхняя пластина с роликами должна направлять верхнюю грань створки по прямой линии, и при этом ее удерживать.

У пластины ролики могут быть из резины или пластика. Резиновые считаются лучшим решением, так как не царапают поверхность створки.

Некоторые производители, экономя на этом элементе, делают его из металла толщиной 2 мм, хотя желательно, чтобы он был не менее 3-4 мм.

Нижний концевой ролик плавно заводит створку на полку нижнего улавливателя. На сегодняшний день большинство производителей сам ролик делают из полимеров, хотя некоторые еще его изготавливают металлическим.

Нижний улавливатель.Предназначен для приема створки и ее удерживания. Нижняя полка частично снимает нагрузку от ворот на роликовые опоры.

Толщина металла нижнего улавливателя должна быть не менее 3 мм чтобы он не гнулся под нагрузкой.

Верхний улавливатель необходим для удерживания верхнего угла створки когда она находится в закрытом положении. Толщина металла данного изделия должна быть не менее 4-х миллиметров, чтобы оно не гнулось.

При покупке фурнитуры, обращайте внимание на наличие верхнего улавливателя, так как не все производители включают его в комплектацию.

Резиновые заглушки устанавливаются с торцов направляющего рельса чтобы в него не набивались снег и грязь.

Заглушки должны иметь гофрированную часть, чтобы плотно держаться в рельсе. Резина, из которой они сделаны, не должна рассыхаться в жару и дубеть на морозе.

Монтажная пластина роликовых опор. Производители данный элемент не включают в комплект фурнитуры.

Всего нужно две пластины для установки роликовых опор — с ними процесс выставления роликов в необходимое положение происходит значительно проще и быстрее, поскольку все регулировки выполняются поворотом гаек на четырех шпильках.

Замок для запирания. Для откатных ворот необходим специальный замок, у которого есть выкидной ригель.

При выборе замка нужно обращать внимание на его механизм, детали которого должны быть из латуни, а не алюминия или силумина, иначе могут окислиться под воздействием атмосерных факторов.

Монтаж верхней пластины с роликами

Чтобы установить пластину в нащельнике должен быть вырез размером 60 х 40мм.

Одна из гнутых частей пластины заводится между кирпичной кладкой и нащельником. Горизонтальная плоскость должна полностью лечь на верх нащельника, и только потом пластину можно к нему приварить.

Монтаж роликовых кареток

Роликовые опоры относительно друг друга должны находиться как можно дальше.

Крепить опоры к швеллеру (закладной детали) можно двумя способами: без монтажной пластины и с ее помощью.

Без монтажной пластины опоры слегка прихватываются сваркой к швеллеру и проверяется ход ворот. Если он тугой, сварку нужно срезать и заново выставить опоры, и эти действия нужно выполнять до тех пор, пока ворота не будут легко перемещаться.

С монтажной пластиной приваривается основание только самой пластины, а уже на нее нанизывается роликовая опора. Все регулировки роликов осуществляются при помощи гаек, расположенных на четырех шпильках.

Монтаж концевого ролика и нижнего улавливателя

Концевой ролик заводится в направляющий рельс.

И крепится при помощи двух болтов.

Нижний улавливатель крепится к нащельнику при помощи сварки.

Улавливатель должен находиться на таком уровне, чтобы наезжающий на его полку ролик вместе со створкой поднимался на 3-4 мм. Чтобы выполнить это условие до сварки улавливатель нужно приложить к нащельнику и приблизить створку, чтобы увидеть перепад высот.

Монтаж верхнего концевого улавливателя

Верхний улавливатель крепиться сваркой к нащельнику.

Установка заглушек в направляющий рельс

Заглушки устанавливают с двух торцов направляющего рельса. Гофрированная часть обеспечивает надежное крепление заглушки в рельсе.

Чтобы установить заглушки использование инструмента не требуется, их можно завести в рельс вручную.

Автоматика для откатных ворот

Чтобы откатные ворота сделать автоматическими, нужно такое оборудоване:

• Привод с блоком управления.
• Зубчатая рейка.
• Любая система управления вороами (например, радиопульты).

Также воротную систему можно оборудовать дополнительными элементами управления и безопасности.

Секционные гаражные ворота своими руками

 Современные гаражи для автомобилей существенно отличаются от тех, которые строили раньше. Прежде всего, изменилась сама конструкция. Ведь если лет двадцать назад гараж нужен был только для того, чтобы просто хранить автомобиль от неблагоприятных погодных условий или угона. У нынешних автолюбителей, учитывая их отзывы, он является почти вторым домом с различными автоудобствами.

Существенной деталью такого изменения считаются гаражные секционные ворота. На смену громадным распашным металлическим или деревянным моделям пришли удобные, красивые и отличного качества стандартные ворота с электроприводом. Причем их конструкции могут решить очень важную проблему нехватки пространства.

Наиболее популярной новинкой считаются подъемно-секционные ворота, которые максимально сочетают все достоинства «родственников» и, что очень удобно, оснащаются электроприводом.

Многие автовладельцы для того чтобы сэкономить деньги, решают сделать секционные ворота своими руками. Не секрет, что задача эта не из легких. Поможет ее решить приобретение готового заводского комплекта. Его обладатель сможет самостоятельно собрать и осуществить монтаж, если гаражные секционные ворота имеют верные размеры.

Приобретение деталей

Для того чтобы конструкция получилась максимально прочной и надежной, ни в коем случае нельзя покупать детали для нее на рынках. Как правило, заводской комплект всегда продается с пошаговой системой сборки. Если тщательно ее изучить, подготовиться и точно следовать указаниям, то монтаж гаражных ворот своими руками значительно упрощается.

Как приготовить дверной проем

Перед тем как установить секционные гаражные ворота, нужно приготовить дверной проем. Для этого нужно правильно определить его размеры и насколько хорошо станут туда стандартные полотна. При помощи уровня необходимо проверить, чтобы поверхности проема находились на одной и той же плоскости. Должны быть параллельными как вертикальные линии, так и верхняя часть, прилегающая к потолку, с полом.

Все эти работы нужно проводить своими руками еще во время строительства, чтобы избежать дополнительных работ перед установкой. При верном определении параметров последующая после монтажа регулировка будет минимальной.

Узнать размеры глубины помещения, которая нужна для установки секционных ворот, можно исходя из высоты дверного проема. К нему нужно прибавить 50 см. При установке ворот с приводом к параметру высоты добавляется 100 см. При строительстве гаража нужно использовать очень прочные материалы, иначе установить своими руками конструкцию секционных ворот надежно будет весьма затруднительно.

Составляя проект строительства гаража, нужно помнить, что оптимальные размеры притолоки 25-50 см. Отзывы опытных владельцев гаражей подтвердят это. Если этого не учитывать, то конструкция будет намного сложнее, и как следствие – существенно дороже. Для создания хорошего прилегания частей гаражных ворот, а также для улучшения теплоизоляции дверной проем своими руками нужно обязательно выровнять и оштукатурить.

Конструкция секционных ворот

Стандартные секционные ворота с электроприводом состоят из таких основных деталей и механизмов:

•  основное полотно;
•  направляющие модули;
• механизмы для пружинного уравновешивания при движении;
•  устройство механизмов для движения электроприводом;
•  стандартные замки.

Следовательно, после того как установка секционных гаражных ворот завершена, в движение их можно привести электроприводом с применением пульта дистанционного управления.

Особенности установки гаражных ворот своими руками

Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.

Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.

Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:

1. ​ При работе пользоваться специальными чертежами;
2. ​ Работать с качественными материалами, и только заводского производства;
3. Максимально точно вычислить размеры;
4. ​ Внимательно размещать детали, стараться это делать точно и правильно.

Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.

Не следует забывать и об осторожности. В безопасности можно будет себя чувствовать, только надев на голову шлем, а на руки перчатки. И обязательно нужно защитить глаза.

Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.

Как установить секционные ворота своими руками

Схема очень простая:

1.  В самом начале работы нужно сделать разметку, чтобы установить места закрепления несущих элементов. Если размеры последних окажутся немного больше, нужно расширить проем.
2.  Собрать рамочную конструкцию.
3.  Далее, эта рама осторожно поднимается и устанавливается в подготовленный проем. Не нужно торопиться с прочным закреплением. Возможно, понадобится регулировка наклона рамы.
4. С помощью болтов нужно собрать и зафиксировать горизонтальные направляющие и прикрепить их к потолку.
5. ​ Затем нужно собрать полотно. Монтаж начинается с нижней части. Все элементы панели обеспечиваются роликами.
6. Работа по сборке механизма по уравновешиванию полотна.
7. ​ Установка ручек внизу панели для комфортного использования ворот.
8. Для защиты нужно закрыть механизм специальными кожухами.
9.  Проверка качества установки. Если все сделано правильно, то полотно будет на уровне, до которого его приподняли. Оно не будет само падать или непроизвольно подниматься.

Если удалось убедиться в том, что работа своими руками сделана правильно, то есть большая вероятность на протяжении многих лет, а то и десятилетий, можно будет наслаждаться воротами, которые точно не потребуют ремонта. Желательно, конечно, учесть и отзывы специалистов, которые подтвердят надежность выполненных работ.

Плюсы и минусы самодельных секционных ворот

Хочется отметить, что самодельные ворота приобретают не только экономные автовладельцы, но и те, кто получает от такой работы моральное удовлетворение. Многие отзывы позволяют говорить о том, что монтаж можно сделать так, как удобно, к тому же при желании можно что-то добавить от себя.

Но не стоить забывать, что это работа сложная. И в некоторых случаях лучше просто купить уже собранные на заводе части, нежели собирать их самому и беспокоится о том, что размеры полотна могут отличаться от имеющегося проема. Так вы экономите время и деньги.

Отрицательной стороной самодельных секционных ворот является то, что в этом случае никто не даст гарантий относительно надежности конструкции. А если конструкция полностью или даже одно полотно упадет на автомобиль, то вся вина будет лежать на самом автовладельце.

Для того чтобы такой неприятности не случилось, нужно самодельные ворота использовать только по назначению, точно следуя прилагаемым схемам и инструкциям. Только этот способ является действенным и поможет экономить с помощью недорогих заводских деталей. Эти детали должны идеально совмещаться с воротами. Есть, конечно же, универсальные запасные части, но тщательная проверка никогда не повредит.

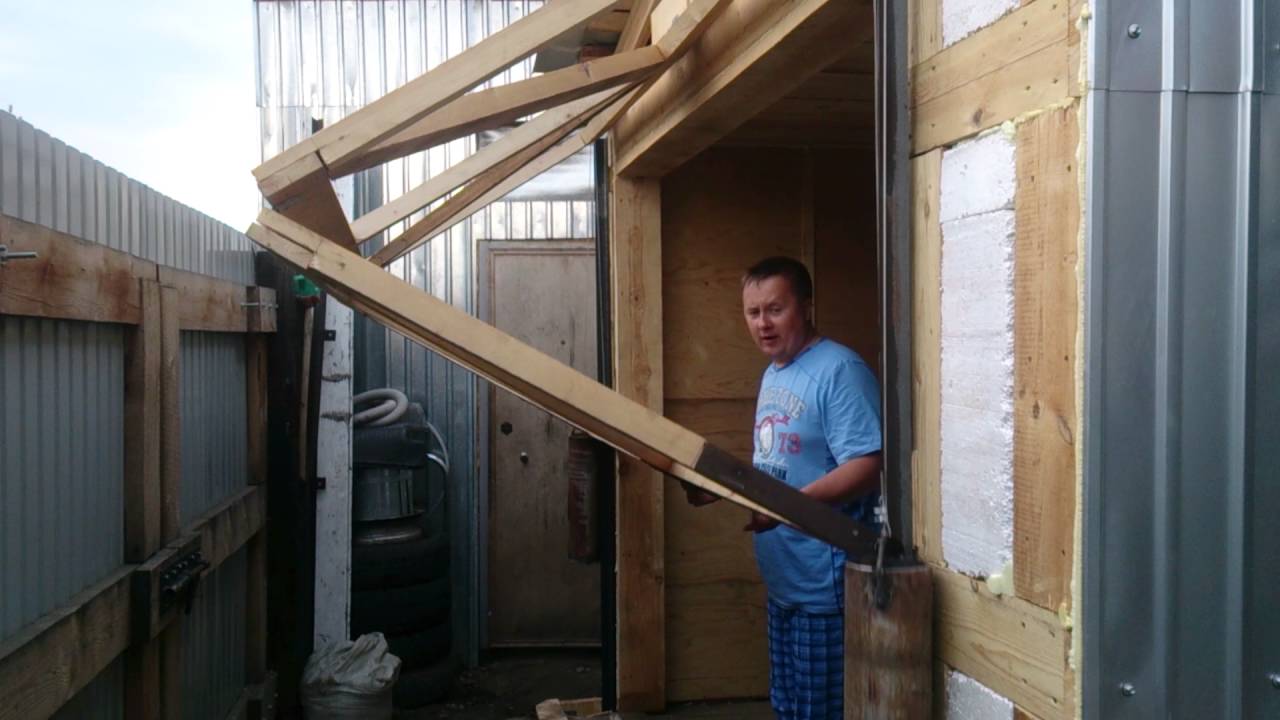

Супер тихие и лёгкие самодельные подъёмные ворота для гаража

Конструкция гаражных подъёмных ворот проста, надёжна и неоспорима дешева, по сравнению с предлагаемыми на рынке.

Подъёмные ворота для гаража — самодельное изготовление

Кому как не Вам рассказывать сколько стоят секционные ворота сегодня, плюс их монтаж и установка. По самым скромным меркам для неотапливаемого помещения от 45 тысяч и выше!

Преимущества и достоинства самодельных подъёмных ворот для гаража

Ворота для гаража

К тому же есть у этих самодельных подъёмных ворот своя особая ценность — направляющие ролики никак у многих находятся в верху и внизу, а они смещены (нижние) вверх на некоторое расстояние — 810 мм. Верхнего ролика, как и верхних направляющих — нет вообще!

Это позволяет загонять автомобиль, не заморачиваясь и не выходя каждый раз, чтобы проверять — вошла ли машина, чтобы нормально закрыть ворота.

А ещё один плюс в том, что ворота поднимаются с небольшим выносом за пределы гаража. Что особенно приятно летом к примеру, в дождь или, когда много солнца.

Козырёк позволяет дождю и лучам солнца не попасть вовнутрь гаража! Тихие и лёгкие!

Полезно: Интересная хитрая приспособа вытаскивать авто, когда сел на «пузо».

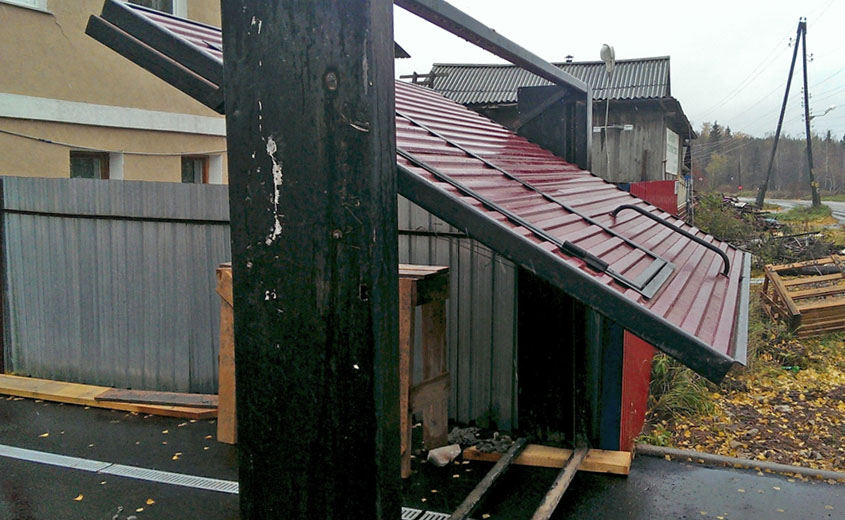

Простая и надёжная конструкция самодельных подъёмных гаражных ворот

Сама конструкция проста — это каркас из профильной трубы 40 на 20 и профнастил с обоих сторон.

Подъёмный механизм гаражных ворот

Механизм подъёма ворот состоит из опорной штанги с конструкцией из втулок амортизатора (ВАЗовские или ГАЗовские), полиуретановых роликах, металлических роликах с подшипниками и противовеса.

Как говорится собрал и сделал из того что было. И получилось довольно неплохо! Получились лёгкие и тихие на подъём ворота.

Для противовесов сделал свои направляющие, опытным путём рассчитал груз, а к самим противовесам приварил небольшие колёсики. Снизил сопротивление, чтобы легче было открывать и закрывать ворота.

Одной статьёй здесь не обойтись, поэтому лучше смотрите и слушайте в видео (в самом конце ролика размеры и чертежи):

Кому дорого гаражное пространство, любит самодельничать, остро с бюджетом — ловите простую и надёжную конструкция подъёмных ворот!

Интересно: Порвался пыльник ШРУСа — что делать и как обновить без снятия?

Добра Вам на дороге! Ни жезла — ни ям! Следите за моими новыми публикациями — дальше ещё интереснее будет!

самодельные ворота — статья от пользователя ОБИ Клуба

Откатные ворота своими руками по распространенности уступают распашным, однако сейчас консольные на верху популярности. Вопрос возникает, почему тогда больше распашных? Однако просто, по причине их весьма простой конструкции, для их изготовления необходимо на каждую створку только по 2 петли. Для откатных ворот своими руками понадобятся еще комплектующие. Фурнитура для откатных ворот своими руками – это добавочные затраты, к тому же в недалеком прошлом ее достать было довольно проблематично.

Откатные ворота своими руками в прошлом могли себе позволить только весьма богатые люди, а установить электропривод на них- это было нечто из области фантастики. Однако времена меняются и фурнитура все более доступна по цене и все большее количество людей решаются сделать откатные ворота своими руками и экономят тем самым значительные средства. Следуя данным советам, можно сделать откатные ворота своими руками не хуже, чем покупные. У данного типа есть одна особенность в сравнении с распашными – необходимость пространства для отката.

Почему люди с прогрессивным мышлением выбирают самодельные откатные ворота? Достоинств у сдвижных ворот больше, чем недостатков. Они не имеют направляющих ни вверху, ни внизу проема – это дает возможность проезжать автомобильному транспорту любой высоты. Они передвигаются благодаря жесткой направляющей, которая приварена к раме раздвижных ворот. Рельс (направляющая) передвигается по роликовым кареткам (тележкам), закрепленными жестко на бетонном основании. Для роликов используются только закрытые подшипники качения. Роликовые тележки внутри направляющей “ходят” – это их защищает от грязи, дождя, снега, что в значительной степени продлевает срок эксплуатации. На одной роликовой каретке находится 8 роликов, ролик состоит из подшипника с напрессованной полимерной или металлической обоймой. Система при нормальной эксплуатации рассчитывается на 50000 циклов закрытия/открытия, а это 10-15 лет. Не нужно смазывать механизм, так как песок и грязь, прилипшие к смазке, будут лишь мешать передвижению.

Зашить полотно можно любым материалом: ковкой, профнастилом, поликарбонатом, деревом, алюминиевым сайдингом, металлическим листом, металлической филенкой.

Откатные ворота являются очень практичными, надежными, удобными и долговечными, но нужно много место для отката.

Откатные (сдвижные) ворота являются очень практичными, надежными, удобными и долговечными. На них установить легко автоматику, сдвижные ворота почти не требуют какого-либо обслуживания и ухода. Недостаток – необходимость наличия места для отката. По данной причине весьма часто не получается осуществить установку по причине дефицита места для отката. Иногда даже приходится монтировать с наружной стороны – на улице, проблематично в этом случае установить электропривод.

Откатные ворота открываются как вручную, так и автоматически – все зависит от задач и финансов человека (для дачи, ежедневное использование, резервные и так далее). Электропривод не является обязательным элементом, это, скорее, элемент комфорта. Намного приятнее нажать кнопку, чем выходить в дождь из машины. Еще привод сэкономит массу времени для людей, выезжающих со двора по нескольку раз в день.

Устройство откатных ворот

Устройство откатных ворот.

Устройство не настолько сложно, насколько кажется. Их конструкция довольно проста, необходимо просто взглянуть на чертеж или схему. Если решились изготовить своими руками откатные ворота, давайте остановимся на процессе изготовления детальнее. Что собой являет конструкция?

Для начала необходимо установить опорные столбы. Столб может представлять собой швеллер, стальную трубу, бетонный или кирпичный столб, дубовый брус. Главное – бетонировать столб нужно на глубину не менее 1 м (глубина промерзания грунта). Необходимо выкопать яму глубиной не меньше 1 м, потом установить по уровню столбы и залить раствором. Время, которое необходимо для застывания бетона и достижения нужной прочности составляет приблизительно 1 неделю. Желательно в кирпичных столбах предусматривать закладные на каждом столбе по 3, располагать на дистанции 100 мм от края проема. Наилучший размер закладной – 50х50мм. Закладная должна быть с кирпичом заподлицо.

После этого нужно залить фундамент. Для основания можно использовать швеллер шириной 16-20 см и арматуру сечения 10-14 мм. Арматуру нарезаем на куски по 1000 мм и к полкам швеллера привариваем их – получаем банкетку. Затем роем яму длиной 50% от ширины проема, шириной 400 мм и глубиной 1-1,5 м, устанавливаем полками вниз швеллер и заливаем бетоном яму – основание для откатных ворот готово. Если чистый проем меж столбами 4 м, то основание для откатных ворот должно быть L/2=2 м. Швеллер укладываем в уровень чистого пола, то есть верх швеллера на одном уровне с плиткой, дорогой, асфальтом и так далее. Если все правильно сделано, то в итоге имеем металлическую ровную площадку, к которой позже будем приваривать ролики для откатных ворот (роликовые каретки).

Фундамент для сдвижных ворот должен выстояться не меньше недели, а по СНИП – 28 дней. А теперь обсудим нюансы создания несущей рамы откатных ворот.

Подъемные гаражные ворота своими руками

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м³.

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

   Сварка стыков элементов рамы

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

   Проверка правильности работы ворот

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

   Монтирование створки ворот

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Самодельные подъемные ворота для гаража » Полезные самоделки

Обычно ворота гаража имеют две тяжелые створки, которые открываются наружу. Всякий автолюбитель знает, сколько хлопот они доставляют, особенно в зимний период. На площадке перед гаражом скапливается снег, на створках, замке, ручках намерзает лед. Приходится немало повозиться, чтобы выехать на машине.

Предлагаемые им ворота имеют одну створку, снабженную устройством, поднимающим ее вверх: в этом положении она располагается параллельно потолку. При подъеме ее не приходится прикладывать больших усилий, так как масса ворот компенсируется двумя цилиндрическими пружинами. Подъем створки осуществляется с помощью системы рычагов с пружинами и роликов, откатывающихся по направляющим рельсам. При этом нижний край, совершая движение по дуге, оказывается обращенным наружу, а верхний, откатываясь по направляющим, уходит внутрь. Вместе с перемещением створки изменяется, и состояние компенсирующих пружин оказывается обращенным наружу, а верхний, откатываясь по направляющим, уходит внутрь. Вместе с перемещением створки, изменяется состояние компенсирующих пружин. В закрытом положении ворот они растянуты, в открытом — почти свободны.

Рис.1. Схема открывания самодельных подъемных ворот.

Вся конструкция состоит из коробки ворот, подъемной створки и механизма открывания Коробка собирается из двух вертикальных деревянных брусьев сечением 120X80 мм длиной 2300 мм и горизонтального бруса того же сечения длиной 2750 мм, соединяемых между собой с помощью металлических пластин или угольников. Нижние концы стоек коробки на 20 мм заглубляются в бетонное основание. Коробка закрепляется в проеме на металлических штырях диаметром 10X200 мм.

Створка ворот собирается из рамы с ребрами жесткости из уголка и дощатого щита, обшитого снаружи листовой сталью. Щит крепится к раме на мебельных болтах с металлическими полосами вместо шайб. Рама имеет размеры 2500×2100 мм и выполняется из уголковой прокатной стали 35x35x4 мм. Ребра жесткости из того же уголка могут располагаться как вертикально, так и горизонтально, с креплением снаружи рамы или изнутри, через щит.

Рис.2. Самодельные подъемные ворота гаража:
1 — горизонтальный брус направляющих рельсов, 2 — направляющий рельс, 3 — горизонтальный брус коробки ворот, 4 — вертикальная стойка коробки, 5- рама створки ворот, 6 — кронштейн крепления пружины, 7 — уголок шарнира, 8 пружина, 9 — рычаг подъемного механизма, 10 — кронштейн рычага, 11 — регулировочные 2 шайбы, 12 — швеллер, 13 — ролик, 14 — ось ролика, 15 — регулировочная пластина шайбы, 16 — шарниры, 17 — регулятор натяжения пружины, 18 — пластина регулятора, 19 стальной лист, 20 — доска щита, 21 — мебельный болт с гайкой, 22 — металлическая пластина.

Главная неподвижная опора механизма состоит из уголка 65X65X6 мм длиной 193 мм. На одной его полке сверлятся два отверстия 010 мм для крепления к вертикальным стойкам коробки. Другая полка уголка имеет три отверстия 0 8,5 мм: верхние два необходимы для установки кронштейна пружины, а нижнее — для навешивания рычага подъемного механизма не шарнире. Неподвижной опорой для пружины служит кронштейн из швеллера 80Х43Х5 мм длиной 70 мм. Для ее крепления в одной полке сверлятся три отверстия диаметром 8,5 мм. Пружина соединяется с кронштейном через регулировочную пластину, которая вырезается из полоски стали сечением 30×5 мм. Пружину можно использовать готовую, например, списанную от комбайна: она должна иметь внутренний диаметр 30 мм и 60 витков прутка диаметром 7 мм. Крайние витки выполняются в виде зацепов, расположенных в одной плоскости. К нижнему концу пружины присоединяется регулятор натяжения. Последний делается из стального прутка диаметром 8 мм. С одной стороны предусматривается кольцо, а с другой — нарезается резьба М8Х60 мм.

Нижний шарнирный узел состоит из уголка с отверстием диаметром 8,5 мм, приваренного к раме створки на расстоянии 120 мм от нижнего ребра до оси отверстия, которое служит для установки рычага подъемного механизма на шарнире. К торцу рычага приваривается стальная пластина размерами 50x40x5 мм с отверстием диаметром 8,5 мм для регулятора натяжения пружины.

Рис.3. Детали самодельных подъемных ворот для гаража.

Верхний край ворот при подъеме перемещается по направляющим рельсам под потолком. Каждый рельс составляется из двух стальных уголков 40 x40 x 4 мм длиной 2100 мм: они свариваются одним краем полочки так, чтобы внутреннее расстояние между вершинами уголков составило 50 мм.

Готовый рельс одним концом приваривается к стальной пластине размерами 80x60x4 мм с четырьмя отверстиями диаметром 6 мм для крепления к вертикальным стойкам коробки. Расстояние между осевой линией рельса и нижним ребром горизонтального бруса коробки должно быть 80 мм. К другому концу направляющих на расстоянии 120…150 мм приваривается отрезок швеллера 120x52x6 мм длиной 100 мм, прикрепляемый болтом М10 к горизонтальному брусу на потолке, сечением 100×100 мм. Положение направляющих должно быть строго горизонтальным, что достигается подкладыванием шайб между швеллером и балкой.

Регулировка поднимающихся ворот осуществляется с помощью винта натяжением пружины. При этом необходимо добиться, чтобы створка могла оставаться неподвижной в любом положении. Для этого, устанавливая ее в верхнее, промежуточное или нижнее положение, следует затянуть или ослабить гайку регулятора натяжения пружины. При необходимости можно изменить и верхнюю точку крепления пружины, переместив шарнир регулировочной пластины выше или ниже.

Ворота запираются замками, расположенными в углах створки ворот. В середине ее нижней части предусмотрена ручка высотой около 20 мм.

В. Каралеев

Разделение клыков — шахта K9

Собачьи ворота в значительной степени незаменимы в домашнем хозяйстве для четвероногих семей.

Собачьи ворота доступны в различных стилях: от пластиковых ворот, устанавливаемых под давлением, до ворот с металлическим креплением.

Но некоторые владельцы предпочитают делать собственные ворота для собак дома.

Строительство собачьей калитки — это забавный и (относительно) простой способ сэкономить деньги, создавая при этом что-то, что гармонирует с планировкой и стилем вашего дома. Тем не менее, это может быть не лучший вариант для каждой семьи собачьих.

В конце концов, строительство — это тяжелая работа, и не все конструкции собачьих ворот, сделанные своими руками, подходят для любой ситуации. Выбор того, что хорошо работает с вами и вашей собакой, является обязательным условием успеха.

Читайте дальше, чтобы увидеть 12 наших любимых дизайнов собачьих ворот, сделанных своими руками, и узнать больше о том, почему собачьи ворота важны. Мы также дадим несколько быстрых советов по безопасности и использованию собачьих ворот.

12 дизайнов собачьих ворот своими руками

Теперь, когда вы знаете все веские причины добавить собачьи ворота в свой набор инструментов для ухода за собаками, ознакомьтесь с 12 потрясающими конструкциями собачьих ворот, сделанными своими руками!

1.Собачьи откатные ворота своими руками

Эти раздвижные собачьи ворота своими руками от YouTuber Matt Mecham — это качественная сборка с удобным дизайном. В качестве настенных ворот это отличный выбор для участков, которые вы хотите ограничить в долгосрочной перспективе. , а его высота подходит даже для больших лесов .

Хотя это впечатляющие ворота для собак, для их постройки требуются некоторые столярные навыки. Планка идеально подходит для скалолазов , но расстояние может позволить маленьким собакам легко проскользнуть через нее .Древесина также может быть соблазнительной для любителей жевания.

Уровень квалификации: Эксперт

Необходимые материалы:

• Восемь деревянных элементов размером 1 дюйм x 4 фута
• Один деревянный кусок размером 3 дюйма на 2 фута
• Один деревянный кусок размером 1,5 дюйма на 2 фута
• Один деревянный кусок размером 2 дюйма на 2 фута
• Два комплекта петель
• Защелка ворот
• Отделка под дерево
• Клей для дерева
• Направляющая для ящика

Необходимые инструменты:

• Настольная пила
• Измерительная лента
• Маркировочный карандаш
• Шлифовальная машина или наждачная бумага
• Сверло

Просто посмотрите видео ниже, чтобы увидеть этот проект от начала до конца!

2.Сверхширокие ворота для домашних животных своими руками

Очень широкие и очень высокие , эти ворота для собак от Jennifer Maker идеально подходят для содержания длинноногих собак в страхе . Хотя стандартная отдельно стоящая конструкция отлично подходит для портативности , ее также можно закрепить на стене, если вы установите комплект петель или аналогичное оборудование.

Складывающееся движение позволяет легко использовать эти ворота в тесноте, избегая широкого поворота, который можно наблюдать в некоторых воротах. Пластиковые материалы идеально подходят для собак, которые любят грызть дерево, хотя конструкция решетки не идеальна для лазания по собакам .

Уровень навыка: Средний

Необходимые материалы:

• Одна пластиковая решетчатая панель 4 ‘x 8’
• Шесть решетчатых 8-дюймовых колпачков
• 60 решетчатых или ⅜-дюймовых винтов
• Девять 3-дюймовых петель
• Две защелки раздвижных дверей

Необходимые инструменты:

• Настольная пила или ручная пила
• Отвертка или дрель
• Измерительная лента

3. Современные собачьи ворота своими руками

Эти ворота DIY от YouTuber Crafted Workshop представляют собой современный вариант классического вида собачьих ворот и выигрывают в отделе стиля.Это надежный выбор, который отлично подходит как для больших, так и для маленьких собак , без широких щелей, которые можно увидеть на некоторых ограждениях с вертикальными планками . Благодаря своей настенной конструкции он идеально подходит для перекрытия лестниц.

Тем не менее, его горизонтальные планки, безусловно, привлекают внимание, но они не идеальны, если ваш щенок альпинист . Другая потенциальная проблема — это его деревянная конструкция, которую некоторые пуперино могут посчитать невозможным, чтобы жевать или .

Это сверхпрочные ворота, которые требуют серьезных строительных навыков. , поэтому начинающие мастера могут захотеть продолжить поиски.

Уровень квалификации: Эксперт

Необходимые материалы:

• Один кусок дерева размером 4 дюйма на 4 фута
• Двадцать деревянных элементов размером 1 дюйм на 2 фута
• Один кусок дерева размером 2 дюйма на 2 фута
• Клей для дерева
• Крепежные винты
• Одна упаковка 1 винты с цилиндрической головкой
• Стена -монтажные петли
• Комплект защелок
• Шпаклевка для дерева
• Краска или морилка по вашему выбору

Необходимые инструменты:

• Торцовочная пила
• Настольная пила
• Шлифовальная машина или наждачная бумага
• Измерительная лента
• Сверло
• Квадратный инструмент

Вы можете увидеть, как дизайнер строит эти ворота своими руками на видео ниже:

https: // www.youtube.com/watch?v=WDTRswDGb8U

4. Собачьи ворота из ПВХ

ПВХ

— отличный материал для изготовления этих собачьих ворот своими руками от eHow. ПВХ не так привлекателен для любителей жевать , как дерево, и он достаточно прочен для повседневного использования .

Лучше всего то, что это недорогой материал, оставляющий место в вашем бюджете для более важных вещей, таких как угощения.

Напорная конструкция идеально подходит для использования вокруг дома , но это , а не ворота для использования вокруг лестниц или других опасностей .

По сравнению с другими проектами, эти ворота легко собрать, хотя для правильной установки требуются некоторые навыки мастера. Несмотря на то, что конструкция проста, она не такая прочная и привлекательная, как другие варианты для самостоятельного изготовления из нашего списка, а кабельные стяжки представляют собой потенциальную опасность удушья или проглатывания.

Уровень навыка: Средний

Необходимые материалы:

• Четыре куска 1-дюймовой трубы из ПВХ
• Четыре 1-дюймовых тройника из ПВХ
• Два прочных натяжных стержня
• Аппаратная ткань (с высотой, равной или превышающей желаемую высоту ворот)
• Кабельные стяжки

Инструменты Требуется:

• Резак или пила для труб из ПВХ
• Ножницы по металлу или кусачки
• Защитные перчатки (рекомендуется)
• Клей для ПВХ (по желанию)

5.Планы ворот собаки двери сарая DIY

Поклонники фермерских домов могут порадоваться этим модным дверным воротам для сараев, сделанным своими руками, от Remodelaholic. Прочная отмычка , которая удерживает как больших, так и маленьких собак, содержит , этот деревянный барьер также можно использовать для блокировки лестниц .

В конструкции из массива дерева отсутствуют надоедливые планки, через которые могут выскользнуть маленькие дети, хотя это рискованный выбор, если у вас есть жвачка.

Это, безусловно, , один из самых стильных вариантов DIY, которые мы видели , но также требует продвинутых навыков мастера .Для его строительства необходимы серьезные инструменты, которых у большинства домашних хозяйств просто нет.

Уровень квалификации: Эксперт

Необходимые материалы:

• Две доски 1 дюйм x 6 дюймов x 96 дюймов
• Шесть досок 1 дюйм x 4 дюйма x 96 дюймов
• Одна плита 1 дюйм x 3 фута (для дополнительного верхнего покрытия)
• Коробка с винтами для гипсокартона 1 ¼ дюйма
• Клей для дерева
• Морилка или краска
• Петля ворот
• Защелка ворот
• Ручка-тяга

Необходимые инструменты:

• Настольная пила
• Торцовочная пила
• Измерительная лента
• Сверло
• Шлифовальный станок
• Квадратный инструмент
• Универсальный нож
• Щетка для пенопласта
• Старая тряпка
• Маркировочный карандаш

6.Раздвижные ворота для собак из восстановленной рамы футона

Старый футон собирает пыль? Вы можете просто найти материалы для строительства ворот, которые понадобятся вам, чтобы внутри прятаться ваши новые ворота для собак!

Этот колесный барьер от Redditor MrResp3ctful отлично подходит для зон с высокой проходимостью. благодаря своей раздвижной конструкции. Это прочная кирка, которая удержит крупных собак, хотя планки могут быть достаточно широкими, чтобы маленькие собаки могли проскользнуть через .

По сравнению с другими деревянными проектами из нашего списка «сделай сам» этот вариант менее трудоемок, хотя требуются некоторые навыки деревообработки .Колесная конструкция удобна, но отсутствие защелки означает, что умные щенки могут сами придумать, как ее открыть.

Уровень навыка: Средний

Необходимые материалы:

• Деревянная кровать или каркас футона
• Винты для деревообработки
• Клей для дерева
• Четыре крепежных колеса

Необходимые инструменты:

• Сверло
• Шлифовальная машина или наждачная бумага
• Измерительная лента
• Настольная пила или ножовка

7.

Собачьи ворота с шевроном своими руками

Современный и шикарный вид шевронных ворот этих собачьих ворот от Yellow Brick Home определенно превосходит традиционные стили, часто встречающиеся в магазинах.

Это прочная конструкция, которая отлично подходит для больших и маленьких собак. , поскольку наклонные планки расположены близко друг к другу, что предотвращает побег из тюрьмы щенком. Однако они могут служить лестницей для подлых собак, поэтому держитесь подальше, если ваша собака — альпинист .

Это модель , не предназначенная для новичков, , так как она требует тщательного измерения и разрезов, чтобы придать ей вид шеврона.Большинство собак может сдерживаться его ростом, но , если ваша собака прыгает, вы можете посмотреть на более высокие варианты .

Уровень квалификации: Продвинутый

Необходимые материалы:

• Четыре деревянных элемента 1 x 2 x 8 футов
• Одна деревянная планка 1 x 4 x 6 футов
• 1-дюймовые петли
• 1-дюймовые гвозди для гвоздя
• 1-дюймовые винты для гипсокартона
• Поверхностный болт
• Грунтовка и краска или морилка

Необходимые инструменты:

• Торцовочная пила
• Гвоздезабиватель
• Отвертка или дрель
• Шаблон Mini Kreg
• Рулетка
• Шлифовальный станок
• Шпатель
• Квадратный инструмент
• Шлифовальные блоки

8.Собачьи ворота из поддонов своими руками

Бережливым владельцам понравятся эти ворота для собак, сделанные из дополнительного грузового поддона от Simply Maggie. Конструкция для настенного крепления предотвращает старые прыжки и рывки, когда собачки проверяют ворота, чтобы сбежать.

Это делает его идеальным для лестниц , хотя широкий диапазон открывания может быть затруднен в небольших помещениях.

Он отлично подходит как для щенков размером с пинту, так и для больших попугаев, так как планки расположены близко друг к другу, и высоты достаточно, чтобы прыгать не было проблемой для большинства собак. .Размер может быть проблемой, поскольку транспортировочные поддоны могут быть громоздкими.

Уровень навыка: Средний

Необходимые материалы:

• Деревянный транспортный поддон
• Винты для дерева
• Комплект петель
• Комплект защелок
• Ручка
• Морилка / краска для дерева (дополнительно)

Необходимые инструменты:

• Ручная пила или настольная пила (если поддон необходимо обрезать)
• Шлифовальный станок
• Сверло

9.План ворот для домашних животных за 10 минут

Simplicity — победитель с этими воротами для домашних животных своими руками из блога Finding Purpose, которые имеют традиционный дизайн ламелей. Это поможет содержать собак всех размеров в без ущерба для стиля.

Подходящие для начинающих строителей, эти ворота можно легко настроить так, чтобы они соответствовали габаритам вашего дома , хотя вы должны помнить о размере своей собаки, чтобы не оставлять щелей достаточно широкими, чтобы маленькие собаки могли проскользнуть внутрь.

Вертикальные планки идеально подходят для собак-сорвиголов, которые любят лазать, и вы можете настроить высоту, чтобы предотвратить побег из прыжка.Настенное крепление и фиксирующая защелка делают его пригодным для использования на лестнице .

Уровень навыка: Средний

Необходимые материалы:

• Деревянные детали размером 1 дюйм x 4 дюйма (количество зависит от размера ворот)
• Шурупы для дерева
• Комплект петель
• Комплект защелок
• Краска или морилка (необязательно)

Необходимые инструменты:

• Торцовочная пила
• Измерительная лента
• Сверло
• Шлифовальный станок

10.

Отдельностоящие ворота для собак DIY

Эти отдельно стоящие собачьи ворота, сделанные своими руками из This Old House, представляют собой переносную кирку , которую можно использовать по всему дому. . Возможно, это не идеально, если у вас есть более сильная собака, которая может оттолкнуть ее, но настенный монтаж также является вариантом .

Твердая основа предотвращает утечку между планками , хотя это может быть слишком громоздким для некоторых владельцев.

Конечным результатом является модное ограждение для собак, хотя, как ни стильно эти собачьи ворота своими руками, оно не для слабонервных, так как требует серьезных столярных навыков и времени , чтобы его снять.

Уровень квалификации: Продвинутый

Необходимые материалы:

• Тридцать восемь деревянных элементов размером 1 дюйм x 2 фута
• Два листа фанеры ½ дюйма
• Формованный элемент
• Клей для дерева
• Шурупы для дерева 1 ½ дюйма
• Штифтовые гвозди
• Два 40-миллиметровых соединителя с шестигранной головкой
• Две вставные гайки ¼-20
• Комплекты петель
• Шпаклевка для дерева
• Краска или грунтовка (опция)

Необходимые инструменты:

• Круглая настольная пила
• Шлифовальный станок
• Шлифовальный блок
• Гвоздодер
• Измерительная лента
• Шестигранный ключ
• Зажимы
• Сверло
• Маркировочный карандаш

11.Собачьи ворота из ткани своими руками

хороший вариант для маленьких собак , эти тканевые собачьи ворота своими руками от A Creative Life не нуждаются в мастерской и гигантской пиле для создания. Это дешевый, простой в изготовлении и настраиваемый , что делает его идеальным дизайном для большинства владельцев.

Хотя он хорошо работает для маленьких собак, это не подходит для больших собак , так как большие щенки могут легко его опрокинуть и перепрыгнуть.

Несмотря на то, что его портативность означает, что вы можете носить его с собой по дому, его нельзя использовать на лестницах, поскольку он не только устанавливается под давлением, но и представляет серьезную опасность для людей.

Уровень квалификации: Начинающий

Необходимые материалы:

• Два пружинных стержня (размер соответствует дверному проему)
• Тяжелый материал на ваш выбор

Необходимые инструменты:

• Швейная машина
• Утюг для одежды

12. Барьер для домашних животных своими руками

Если вы не любите сверлить отверстия в стене, вам понравится этот отдельно стоящий барьер для собак, сделанный своими руками от Saws on Skates.Его можно перемещать на , чтобы при необходимости закрыть дверные проемы, а его высота и относительная прочность хорошо работают с небольшими собачками .

Это не рекомендуется для больших собак или использовать около лестницы , однако, так как его можно опрокинуть с достаточной силой.

Хотя для этого требуется немного смазки для локтей, его легче сделать, чем другие деревянные ворота , и в результате получился шикарный предмет. Отсутствие приспособления для крепления под давлением или крепления на стене может позволить скрытным щенкам сбежать.

Уровень навыка: Средний

Необходимые материалы:

• Три деревянных куска 1 x 3 x 8 дюймов
• Клей для дерева
• Винты 1 1/4 дюйма
• Два набора петель

Необходимые инструменты:

• Торцовочная пила
• Сверло
• Приспособление Kreg
• Измерительная лента

Специально для разнорабочего: быстрые барьеры для картона и другие приспособления

Иногда бывает удивительно, насколько легко сделать эффективную собачью калитку.

Очевидно, что это шутка , и вам не следует использовать полиэтиленовую пленку для сборки собачьих ворот своими руками.

Долго работать не будет, а пластик может стать причиной удушья. Тем не менее, у вас, вероятно, есть много вещей в доме, которые вы можете временно использовать в качестве собачьей калитки.

Картон можно скрепить лентой , чтобы создать силовое поле в связке, или кухонных стульев можно наклонить по бокам , чтобы заблокировать дверные проемы во время мытья полов.Вы даже можете сдвинуть легкий диван поверх , чтобы преградить путь вашей собаке, если хотите.

Мой личный фаворит — , устанавливающий пылесос через дверной проем , поскольку никто из моей банды не пройдет ближе десяти футов от ужасного «врум-врума», как мы его называем. Вы также можете воспользоваться страхом вашей собаки пылесосом!

Преимущества ворот для собак

Хотя все мы любим свои дураки, иногда собакам нужны границы. Вне зависимости от того, используются ли они в качестве средства безопасности или в качестве преграды для защиты мебели, ворота для собак могут выполнять множество служебных обязанностей по дому.

Вот несколько изящных вариантов использования ворот для собак:

• Устранение потенциальных опасностей. Лестница и гладкий ламинат могут представлять серьезную опасность для молодых щенков или щенков с ограниченными физическими возможностями (хотя некоторым собачьи пинетки могут очень помочь). Ограничение доступа к этим областям с помощью ворот для собак может помочь предотвратить падения.
• Объявление запретных зон. Будь то временное ограничение во время уборки или постоянный запрет, ворота для собак не позволяют щенкам забредать в закрытые зоны вашего дома.
• Защитная мебель . Некоторые тревожные собаки становятся разрушительными, когда их оставляют без присмотра, в то время как другие любят дремать на диване и пускать слюни. Собачьи ворота — отличный способ сохранить прекрасный внешний вид (и запах) вашей мебели.
• Запрет прыгучих собак на гостей. Иногда щенкам нужно отдохнуть от посетителей, поскольку они учатся искусству держать подальше от гостей лапы и рты. Собачьи ворота обеспечивают свободное разделение, где собаки могут наслаждаться просмотром компании, а не прыгать на них.
• Содержание щенков на непромокаемом настиле. Пока молодые люди учатся ходить на горшках на улице, вы можете ограничить доступ к коврам и трудноочищаемым полам.
• Разделение при кормлении. Некоторым собакам нужно немного побыть в одиночестве, пока они едят, особенно если у них есть проблемы с охраной ресурсов. Собачьи ворота могут быть препятствием для сохранения спокойствия во время еды в семьях с несколькими собаками. Это также удобно, чтобы держать слюнявые щеки подальше от обеденного стола, пока люди едят.

Безопасность для собачьих ворот 101

Хотя собачьи ворота могут быть прекрасным средством увести вашего щенка от неприятностей, они могут быть опасными при неправильном использовании.

Многие владельцы задаются вопросом: от «как заблокировать собачью лестницу» до «какой высоты должны быть ворота для собак?»

Чтобы все виляли хвостом (и не получали травм), следуйте этим простым советам:

• Никогда не используйте герметичные ворота на лестнице или рядом с ней . Их можно опрокинуть с достаточной силой. В этих сложных местах всегда использовались фурнитуры для собак.
• Учитывайте размер вашей собаки. Это включает в себя запоминание возможного взрослого размера вашего щенка, если он еще щенок. Не стоит тратить деньги на ворота, которые он быстро перерастет.
• Используйте только вертикально-решетчатые ворота для определенных собачьих упоров . Некоторые гундины умеют убегать. Если ваш pupperino — мастер-альпинист, пропустите ворота с конструкцией из цепочки, которая может служить лестницей.

Кроме того, если вам нужны ворота, чтобы ваша собака не могла попасть на опасную лестницу, вы можете попробовать просто построить рампу для собак своими руками . Таким образом, вы можете дать своему щенку безопасный способ взбираться по лестнице и избавиться от необходимости в воротах .

Как правильно выбрать собачьи ворота своими руками

Теперь, когда у вас есть несколько идей, вы должны подумать о своем щенке и своем доме, прежде чем делать решительный шаг в строительстве или покупке новых ворот для собак.

Настенные ворота с защелками необходимы для использования возле лестниц или с большими мощными щенками, в то время как маленькие собаки и широкие ламели не подходят друг другу.

Вы также должны учитывать причуды своего пса. Например, если он джемпер, вам следует сосредоточиться на росте, но если он любит жевать, дерево может быть не лучшим материалом.

Ищете что-то подходящее для активного отдыха? Ознакомьтесь с нашими руководствами по созданию собственной ручки для собак или бега для собак своими руками!

***

Изготовление собачьей калитки — это трудоемкий процесс, но конечный результат стоит затраченных усилий. Вы когда-нибудь делали собачьи ворота? Какой стиль DIY вам нравится больше всего? Дайте нам знать об этом в комментариях.

Постройте простые ворота для забора своими руками ‹Build Basic

Наши ворота медленно гнили с тех пор, как мы купили дом несколько лет назад. Мое ленивое «я» продолжало добавлять винты, пока гость случайно не сбил пикет. Введите смущение. Имея в запасе час на этой неделе, я наконец снял все ворота с петель и построил новые. Скажем так, я был потрясен тем, насколько легко было собрать вместе всего несколько досок и базовые инструменты.

СОВЕТ. Щелкните изображение выше, чтобы увидеть бесплатные планы здания. Щелкните вкладки ниже, чтобы просмотреть инструменты, материалы и список вырезов.

Стоимость: Примерно 20 долларов в зависимости от размера ворот
Время: 1 час
Сложность: Легко. Квадратные вырезы и сборка карманных отверстий делают этот проект отличным для начинающих.

2 x 4 верхние и нижние панели — 2 на всю ширину ворот

2 x 4 боковых элемента — 2 на 3 дюйма меньше полной высоты ворот

Крестовина 2 x 4 — 1 с разрезом по размеру

Пикеты 1 x 4 — по высоте

ступеньки

1.Подготовьте детали рамы

Используя торцовочную пилу и список вырезов, приведенный выше, отрежьте части рамы 2 x 4 (верхняя, нижняя и боковые) до нужной длины. Отложите верхнюю и нижнюю доски в сторону. С помощью приспособления Kreg Jig HD (предназначенного для материала 2 x 4) просверлите два отверстия с карманами на каждом конце боковых досок.

2. Соберите раму

Поместите боковые панели между верхней и нижней панелями, заподлицо их концами. Направив отверстия в кармашках внутрь, зажмите соединение на месте.Используйте угольник, чтобы отрегулировать размещение досок. Используя дрель / отвертку, вбейте винты Kreg Jig HD диаметром 2,5 дюйма через отверстия в боковых панелях и в верхнюю или нижнюю панели. Повторите, чтобы закрепить оставшиеся суставы.

3. Отметьте крестовину

Поставьте раму на несколько обрезков 2 x 4, расположенных по краю. Продвиньте поперечину 2 x 4 под рамой по диагонали от верха одной боковой доски к низу другой боковой доски.Отметьте угловой разрез на крестовине.

4. Разрежьте крестовину

Отрегулируйте лезвие торцовочной пилы под углом, указанным на крестовине, а затем разрежьте доску с обоих концов.

5. Установите крестовину

Вставьте поперечину на место внутри рамы. Ввинтите наружные винты диаметром 2 ½ дюйма через крестовину в раму, стараясь не повредить винты с отверстиями в кармане.

6.Позиционируйте первый и последний пикеты

Поместите планку с каждой стороны рамы заподлицо с ее краем. С помощью рулетки или комбинированного квадрата отрегулируйте вертикальное расположение пикетов.

7. Прикрепите пикеты

Просверлите два пилотных отверстия в верхней и нижней части пикета и в раме. Используя дрель / отвертку, ввинтите винты диаметром 1 ½ дюйма через направляющие отверстия в раму. Просверлите пилотное отверстие и ввинтите дополнительный винт через планку в крестовину.Повторите эти действия, чтобы прикрепить пикет к противоположному концу рамы.

8. Разместите пикеты

Вычтите общую ширину общего количества пикетов из ширины ворот. Разделите результат измерения на количество промежутков между пикетами, чтобы определить расстояние между ними. Вырежьте блок по этому размеру, а затем поместите его на раму, чтобы разместить пикеты.

9. Завершите установку пикетов

Используя распорку, двигаясь от внешней стороны к центру, установите оставшиеся пикеты.

БОЛЬШЕ ПЛАНОВ СТРОИТЕЛЬСТВА

8 удивительных ворот для новорожденных, сделанных своими руками

Поделиться — это забота!

• Pinterest
• Facebook
• Твиттер

Почему так часто средства защиты детей такие уродливые? А именно детские ворота. Я имею в виду, что мы должны видеть и использовать их каждый день. Вы думаете, что кто-то уже мог подумать о более стильном дизайне… хммм. Может быть, это будет моя идея на миллион долларов. Увы, Pinterest снова здесь, чтобы спасти положение с их множеством потрясающих детских ворот, сделанных своими руками. Сделайте идеальные детские калитки, подходящие для вашего дома, с помощью одного из этих замечательных руководств.

Источник: www.lesleywgraham.com

1. Дверь сарая

Эта невероятная дверь сарая одновременно функциональна и стильна.Это сладкое очарование полностью добавляет пространству, а не убирает его, как традиционные детские калитки. Вы можете увидеть полное руководство на сайте www.remodelaholic.com.

Посетите www.lesleywgraham.com, чтобы узнать о моде, домашнем декоре мечты и о материнстве.

Источник: www.offboulevard.com

2. Полудверь

Один из самых простых способов сделать эти детские ворота своими руками — это просто разрезать дверь пополам и прикрепить защелку. Это создает впечатление голландской двери, одновременно обеспечивая безопасность вашим маленьким исследователям.Эти простые пошаговые инструкции можно найти на сайте www.offboulevard.com.

Источник: www.chrislovesjulia.com

3. Стекло Plexi-Glass

Сохраняйте простоту, но практичность. Эти детские ворота из оргстекла — отличный дизайн для тех из нас, кто в душе минималист. С помощью удивительно простого пошагового руководства вы можете создать свой собственный.

Зайдите на сайт www.chrislovesjulia.com и узнайте об удивительных идеях по обновлению дома!

Источник: www.littlelucylu.com

4. Затвор для поддонов

Всегда должен быть хороший учебник по изготовлению поддонов. В этом есть смысл, правда? Поддоны великолепны, поскольку они требуют минимальной конструкции и помогают снизить стоимость пиломатериалов. Просто убедитесь, что вы проверили, насколько велики зазоры, поскольку по требованиям безопасности они не должны быть больше 4 дюймов. И у вас должны быть отличные детские ворота своими руками!

Посетите www.littlelucylu.com, чтобы узнать о других проектах DIY.

Источник: www.ejay-curlygirl.blogspot.com

5. Тканевые ворота для новорожденных

Эти тканевые детские ворота — отличное непостоянное решение.

Посетите www.ejay-curlygirl.blogspot.com, чтобы увидеть множество других замечательных проектов своими руками

Источник: www.maisondepax.porch.com

6. Откатные ворота

Эти откатные ворота — еще одно потрясающее непостоянное решение. Хотя его не рекомендуется использовать наверху лестницы, это хорошее и простое руководство, чтобы удержать маленькие руки и ноги от попыток подняться по лестнице.Он делает это в то же время гладким и шикарным.

Зайдите на сайт www.maisondepax.porch.com и посмотрите их удивительные домашние туры!

Источник: www.yourmodernfamily.com

7. Ворота для труб из ПВХ

ПВХ

легкий и простой в использовании, он идеально подходит для детских ворот своими руками. Просто отрежьте все трубы до нужной длины, соберите, добавьте петли и защелку, и готово!

Посетите сайт www.yourmodernfamily.com, чтобы узнать о способах экономии денег, о развлечениях для детей и советах о том, как оставаться здоровым.

Источник: www.chezerbey.com

8. Ворота из фанеры

Мне нравится, насколько изящны и стильны эти детские ворота из фрезерованной фанеры. Я могу сказать по собственному опыту, что белые ворота и грязные руки малышей плохо сочетаются друг с другом. С помощью этих нестандартных ворот вы можете покрасить их в любой цвет, который вам нравится.

Зайдите на сайт www.chezerbey.com, чтобы узнать, как они обновляли свой фиксирующий верх 1910 года в Сиэтле.

Если вам абсолютно не нравится делать свои собственные детские калитки своими руками, мы составили отличный список калиток, которые вы можете получить одним нажатием кнопки. Ознакомьтесь с нашей публикацией о лучших детских воротах на Amazon !

Поделиться — это забота!

• Pinterest
• Facebook
• Твиттер

Эллис Варгас

Я британская девушка и мама одной милой дочери.Обожаю хороший DIY-проект, дизайн интерьера и фотографию. Когда я не пишу для «Жизнь как мама», я путешествую как можно больше со своей маленькой семьей и заполняю свою фотопленку снимками нашей жизни.

Последние сообщения Эллис Варгас (посмотреть все)

Automatic Gate Slider до $ 100: 15 шагов (с изображениями)

В ходе этого проекта я столкнулся с множеством механических и электрических проблем.О некоторых я уже упоминал ранее, но перечислю их ниже.

1. Концевые выключатели с жесткой остановкой: это стало проблемой, поскольку на концевые выключатели будет действовать большое усилие даже после отключения питания ворот. У такой тяжелой массы много инерции. И любого переключателя жесткой остановки, о котором я мог подумать, было недостаточно, чтобы поглотить эту инерцию. Исправление состоит в том, чтобы использовать подвижные концевые выключатели, как это сделал я.

2. Размещение концевых выключателей в жестких пределах: ваше физическое размещение концевого выключателя должно быть таким, чтобы, даже если концевой выключатель не работает, ворота не могли вкатиться в выключатель и разрушить его.Это стало проблемой, когда один из проводов концевого выключателя оборвался, и ворота вкатились в выключатель, разрушив кронштейн и выключатель. Я исправил это, сдвинув скобу цепи наружу, чтобы она не могла попасть в концевой выключатель ни при каких обстоятельствах.

3. Слишком сильное натяжение цепи. Когда я впервые надел цепь, я натянул ее так сильно, что на вал двигателя перпендикулярно плоскости его движения было приложено большое усилие. Из-за этого двигатель был неэффективен, так как боролся с большим трением. Это не было бы проблемой, если бы я сделал подходящую опору двигателя с подшипниками и всем остальным, но у меня не было для этого опыта. К тому же ворота не были прямыми по длине, поэтому цепь двигалась слева направо. Чтобы решить эту проблему, я просто ослабил цепь. Это не работает гладко.

4. Электромагнитные помехи от зарядного устройства. Зарядное устройство, которое я хотел использовать, создавало настолько сильные электромагнитные помехи, что делало приемник неэффективным и изворотливым. Я попытался применить экранирование, но считаю, что сочетание проводящих и излучаемых электромагнитных помех было слишком сильным для схемы.Исправить это нельзя навсегда, но я использовал гораздо большее зарядное устройство в металлическом корпусе, которое почти в 20 раз мощнее, чем необходимо. Но пока это работает.

5. Радиочастотный диапазон: Радиоприемник, который я использовал, был не самым лучшим. Это был один из тех дешевых долларов за 1 доллар. Ассортимент хоть и не ужасный, но мне не хватает для комфорта. На данный момент я просто оптимизировал его, используя проволочную антенну, но я буду искать лучшее радиочастотное решение.

6. Копирование пультов RF: это была такая глупая проблема, что когда я наконец понял это, я засмеялся.Поэтому я купил эти программируемые пульты дистанционного управления, которые могут запоминать коды других пультов. Я использовал один из них в качестве базовой линии, а затем попытался скопировать коды этого одного в другой. После нескольких часов возни я обнаружил, что вы не можете скопировать пульт с другого, похожего на него. Вы можете копировать коды только со стандартных пультов. Мне потребовалось бесчисленное количество часов, чтобы понять это. Так что постарайтесь не попасться в ту же ловушку. Исправление — просто использовать любой другой стандартный пульт, а затем скопировать его на все программируемые пульты.

7. Сверление твердой стали: это была неприятная проблема. Когда я установил скобы для цепей на ворота, мне захотелось просверлить в них отверстие. Именно тогда я узнал, что сталь затвердела из-за того, что я ее сварила. Я сломал много битов, пытаясь пройти через это. Поэтому я советую просверлить перед сваркой. Избавит вас от множества хлопот.

Это были некоторые из проблем, с которыми я столкнулся во время сборки. Я буду добавлять в этот список, когда буду думать о других проблемах.

Рекомендуемые способы строительства прочного забора и ворот

Почему садовые ворота провисают?

Садовые ворота провисают, потому что квадратная (или прямоугольная) рама нестабильна.Построенные со стандартными соединениями для деревообработки, сделанными своими руками, ворота будут скручиваться, если они не закреплены или не растянуты. Эта тенденция преувеличена, потому что ворота удерживаются только с одной стороны; расшатанная, свободная сторона провисает от собственного веса и от травмы от удара. (А вы помните, как в детстве качались на калитке заднего двора?)

Используйте качественные материалы и профессиональные принципы деревообработки, чтобы спроектировать садовые ворота, которые не провисают.

Дуглас Кейстер

Лучшие практики

Всегда используйте передовой опыт для заборов и ворот, иначе они не прослужат пять лет.

• Использовать устойчивые к гниению и коррозии материалы
• Постройка для пролива воды
• Избегайте открытого торца зерна и водяных ловушек

Сила важна, потому что ворота движутся.

• Стойки воронки в бетон
• Используйте крепеж для тяжелых условий эксплуатации
• Сделайте хорошие, прочные соединения

Что касается выбора древесины, лучше всего выбрать устойчивые к гниению породы (кедр, красное дерево, тик, красное дерево).

• Кедр побеждает, потому что тик очень дорогой и имеет высокий коэффициент отходов.
• Красное дерево следует использовать только в том случае, если это переработанная древесина из старых пород
• Менее стойкое красное дерево требует финишного покрытия
• Обработанные под давлением малоразмерные породы древесины находятся в неблагоприятном положении, потому что теперь мы знаем, что консерванты действительно переносятся (на ощупь и в грунтовые воды), а также потому, что порезы требуют высокотоксичной обработки на месте.

Две стратегии строительства ворот без провисания

Первые две стратегии построения ворот без провисания включают принцип триангуляции: введение диагонали для стабилизации квадратной рамы.

Натяжной стержень с талрепом. В решении для натяжения используется стержень или трос и стяжная муфта, как показано на рисунке, чтобы рама не перекосилась.

Роб Лианна

1. Решение для натяжения: В решении для натяжения используется стержень или трос и стяжная муфта, как показано на рисунке, для предотвращения перекоса рамы.Но «диагональные распорки устойчивы только к основному стыку, к которому они прикреплены», — говорит плотник Чарльз Проуэлл. «Трос стяжной муфты требует периодической регулировки».
2. Решение для сжатия: В этом решении используется прочная скоба по противоположной диагонали.

Диагональная скоба при сжатии. Диагональные связи устойчивы только к основному стыку.

Роб Леанна

Столярные изделия

Чтобы обеспечить плотное соединение шипом и пазом, просверлите отверстия в шипе, немного не по центру от отверстий, которые вы просверливаете сбоку стойки.

Rob Leanna

Жесткие столярные соединения также предохранят ворота от провисания. Жесткость предохраняет каркас от перекручивания. Соединение шип-паз с привязкой прочное. Вы должны попытаться аккуратно разрезать паз для плотной посадки, но если есть люфт, установите регулировочную прокладку вокруг шипа. Обратите внимание, что планки (пикеты) вставляются через просверленные отверстия в направляющих.

Соединение «ласточкин хвост» — отличная альтернатива.

Роб Лианна

Чтобы обеспечить действительно плотное соединение шипом и пазом, просверлите отверстия в шипе, немного не по центру от отверстий, которые вы просверливаете сбоку стойки.Таким образом, когда вы забиваете колышки, они действуют как клин, затягивая соединение. Это называется соединением с натяжным колышком. Сужайте концы колышков, чтобы облегчить их вход. Сделайте паз немного глубже, чтобы его можно было натянуть.

Легче всего разрезать соединение внахлест.

Rob Leanna

Соединение «ласточкин хвост» — ваша вторая альтернатива. Легче всего резать, но не так прочно, как другие, это соединение внахлест. Против измельченной древесины, такой как красное дерево, используйте большую плоскую шайбу с гайкой и болтом.

Как сделать затвор ворот

Цепь и застежка-грузик.

Rob Leanna

Не используйте доводчик с пружинной решеткой! На одном из них слишком много напряжения; хлопанье приведет к тому, что ворота разорвутся и начнут вибрировать в мгновение ока. Самое простое решение — полностью отказаться от автоматических доводчиков — просто закройте ворота вручную за собой. Или установите шарнирную стойку ворот немного по отвесу, чтобы ворота закрылись сами собой.

Раннее решение (до сих пор наиболее живописно используемое в Колониальном Вильямсбурге) — это груз на цепи.Независимо от того, какой механизм закрывания или тип защелки используется, очень важно добавить стопор на всю высоту ворот. Если качающаяся калитка упирается в стойку только в точке защелки, она будет срываться при каждом закрывании.

Совет для профессионалов : «Эти принципы полезны для строителей забора своими руками. Столярные изделия имеют первостепенное значение в деревянном домостроении, подверженном воздействию стихий; моя собственная компания делает ставку на современные соединения для обработки древесины ». –Чарльз Проуэлл, Prowell Woodworks

Долговечность

Садовые ворота провисают, потому что квадратная (или прямоугольная) рама нестабильна.

Посты

Устанавливает столбики ворот в бетонную оболочку, как правило, в три диаметра столба. Используйте якоря для столбов там, где часто встречаются термиты, или в очень влажных почвах. Общее практическое правило — погрузить в землю треть общей длины стойки (на две трети выше уровня земли). Закрывайте столешницы крышками или, по крайней мере, сделайте скос, чтобы пролить воду.

Крепежные изделия

Лучшая практика: латунные винты с потайной головкой и заглушкой. По крайней мере, используйте крепежные детали из горячеоцинкованной стали.

Отделки

Белила и прозрачные пятна можно подкрасить, но не шелушатся. Необработанный кедр и красное дерево приобретают естественный серый цвет.

Оборудование

Используйте защелки и петли, предназначенные для использования на открытом воздухе, с простыми механизмами, допускающими перекосы. Железо традиционно, но ржавчина пачкает. Бронзовая фурнитура для наружного использования теперь доступна. Латунная фурнитура, которую можно приобрести у морских поставщиков, не ржавеет, и вы можете покрасить ее, если хотите.

Источники оборудования

Прибрежная бронза
Дом антикварной фурнитуры
Бронза Солнечной долины
Фурнитура Скалистых гор
Реставраторы Ван Дайка

Ресурсы по воротам см. В нашем Каталоге продуктов и услуг.

13 DIY подъездные ворота — Как построить подъездные ворота — Идеи для дома и сада

Подъездные ворота, сделанные своими руками, защитят ваших детей и домашних животных от блуждания на улицу и защитят посторонних от проникновения в вашу собственность. В сегодняшние непростые времена безопасность дома важна для нашей безопасности, и простые и дешевые ворота на подъездной дороге могут обеспечить нам безопасность и душевное спокойствие.

Ознакомьтесь с этими 13 планами подъездных ворот своими руками, чтобы найти тот, который подходит для защиты вашей собственности.

1- Автоматические ворота

Этот план DIY подъездных ворот покажет вам, как построить автоматические ворота, чтобы вы могли оставаться в безопасности своего транспортного средства, открывая и закрывая ворота.

Это подробное видео на YouTube проведет вас через каждый этап процесса строительства, поэтому у вас не возникнет проблем со строительством таких ворот через дорогу. Тот, что показан в этом видео, имеет 16 футов в поперечнике и около 6 футов в высоту, идеальный размер для широкого входа.

2- Металлические ворота подъездной дороги

Этот видеоурок покажет вам , как установить цельные железные ворота , которые распахиваются для облегчения входа и выхода.

Эти железные ворота могут быть установлены для работы с существующим ограждением или как часть нового ограждения вокруг вашего ландшафта. Этот тип ворот бывает разных размеров, поэтому вы можете найти их по разумной цене, чтобы они соответствовали вашей подъездной дорожке.

3- Деревянные ворота подъездной дороги

Эти красивые деревянные подъездные ворота увеличивают привлекательность вашего дома, помогая защитить вашу семью.

Две деревянные ворота распахиваются для облегчения входа и выхода. Кроме того, такая конструкция идеально подходит для проездов с уклоном. Изогнутая нижняя часть деревянных ворот позволяет им открываться на склоне с перетаскиванием, удерживая при этом достаточно близко к земле, чтобы дети или домашние животные не заползли и не убежали.

Декоративная верхняя панель делает высокие деревянные ворота красивыми и надежными. Легко создавать дизайн с этими бесплатными планами.

4- Cedar Driveway Gate

Посмотрите это информативное видео на YouTube, чтобы узнать, как построить подъездные ворота из кедровых досок с пазом и пазом.

У привлекательных ворот есть боковая дверь для удобного доступа пешеходов, поэтому вы можете выйти и запереть ворота, когда собираетесь прогуляться или покататься на велосипеде. Легко открывающаяся конструкция как для автомобилей, так и для пешеходов.

Кедровая доска с гребнем и пазами проста в работе, а древесина прослужит десятилетия снаружи в элементах.

5- Проездные ворота

Эти самодельные ворота позволяют видеть сквозь них, сохраняя при этом безопасность внутри вашей семьи и домашних животных.

Изогнутая верхняя часть и деревянная планка посередине делают ее привлекательным дополнением к входной двери вашего дома. Рейки расположены достаточно близко друг к другу, чтобы домашние животные и дети не могли протиснуться сквозь них.

Этот простой проект «сделай сам» можно построить за день, а ворота можно открыть вручную или подключить к электронному устройству открывания ворот.

6- Двойные ворота

Для больших подъездных путей нужны большие ворота напротив входа, и в этом видео на YouTube представлены планы строительства больших двойных ворот из дерева .

Двойные ворота привлекательны, функциональны и легко просматриваются. Их можно открывать и закрывать вручную или подключать к электрическому или солнечному устройству, чтобы сделать их автоматическими воротами.

Древесину можно оставить натуральной и покрыть водоотталкивающим прозрачным слоем или покрасить дерево в любой желаемый цвет.

7- Ворота для поддонов

Переработанная древесина поддонов идеальна для постройки подъездных ворот своими руками . Переработанные пиломатериалы из поддонов можно бесплатно получить, а доски почти идеального размера для этого строительного проекта.

Конструкция с двойной дверью создает ручную заслонку, которую рулоны открывают на нижнем колесе. Колесный кронштейн также помогает предотвратить провисание больших ворот. Добавьте контрастное оборудование, чтобы создать уникальный вид, чтобы ворота защищали вашу собственность и увеличивали привлекательность бордюров.

8- Одинарные откатные ворота

Такие раздвижные ворота, как эти, занимают гораздо меньше места, чем распахивающиеся ворота. Кроме того, если ваша подъездная дорожка находится на уклоне, подъездная дорожка , скользящая g a t e будет открываться и закрываться легче, чем открывающаяся.

Сделанные полностью из дерева без металлического каркаса, эти деревянные откатные ворота привлекательны и доступны по цене. Эти подробные планы покажут вам, как построить эти раздвижные ворота с решеткой наверху для декоративного элемента. Планы можно скачать в формате PDF и распечатать для удобства использования в процессе строительства.

9- Рамы ворот для тяжелых условий эксплуатации

Вот видео на YouTube, которое покажет вам , как построить сверхмощные рамы ворот , которые можно использовать как есть, покрыты любым материалом по вашему выбору.

Эти сверхмощные рамы ворот идеальны для использования на животноводческой ферме, где основной задачей является содержание скота в безопасном замкнутом пространстве. Прочные ворота могут годами выдерживать интенсивное использование и жестокое обращение со стороны крупных животных.

Прочные ворота изготовлены из бруса 4 × 4 и могут быть покрыты решеткой, деревянными планками или другими строительными материалами для улучшения привлекательности бордюров. Слой краски или прозрачного покрытия для защиты от атмосферных воздействий — это все, что необходимо для этих прочных рам ворот.

10- Ветрозащитные ворота для поддонов из дерева

Рядом с пляжем очень ветрено, и вам понадобится подъездная дорога , которая сможет выдержать сильный ветер и соленый воздух.Посмотрите это видео на YouTube, чтобы узнать, как превратить деревянные поддоны в прочные, стабильные ворота, которые могут выдерживать сильные ветры, дующие с океана.

Из переработанной древесины поддонов можно практически бесплатно построить эти подъездные ворота своими руками.

11- Ворота трансформированного звена цепи

Ознакомьтесь с этой идеей и узнайте, как превратить старые ворота из цепных звеньев в рай из пальмовых деревьев, который будет приветствовать гостей на вашем участке, не подпуская посторонних к нему.

Подробные фотографии показывают, как пошагово превращаются скучные, прозрачные ворота с сетчатыми перемычками в красивый вход с двумя пальмами.

Нет Комплект ворот для проезда необходим для этой трансформации, все сделано с творческой изобретательностью. Ознакомьтесь с бесплатными тарифными планами, чтобы превратить свои скучные ворота в произведение искусства.

12- Металлические ворота

Он большой, привлекательный, надежный и полностью сделан из металла. Эти металлические ворота подъездной дороги открываются автоматически и являются прекрасным дополнением.Металлические детали, размещенные по всему периметру ворот, привлекают внимание и создают отличное первое впечатление о доме и семье, которые находятся за воротами.

Это подробное видео на YouTube предоставит вам пошаговые инструкции по созданию индивидуальных металлических ворот для подъездной дороги.

13- Коренастые деревянные ворота

Высокие, прочные и массивные на вид — лучший способ описать дизайн этих DIY подъездных ворот .

Конструкция представляет собой серьезный барьер для внешнего мира, но при этом остается привлекательной, повышает безопасность собственности и снижает привлекательность.

Эти массивные деревянные ворота можно покрасить или покрыть прозрачным лаком, чтобы сквозь них просвечивалась текстура натурального дерева. Отличный дизайн для дома, расположенного на оживленной улице, где важны как конфиденциальность, так и безопасность.

Домашний пирог с курицей — The Colgate Maroon-News

Простые и вкусные рецепты для студентов колледжа.

СЕРВИС : 10 человек

ВРЕМЯ ПОДГОТОВКИ : 20 минут

ВРЕМЯ ПРИГОТОВЛЕНИЯ : 40-50 минут

ЛЕГКИЕ СОВЕТЫ : Вы можете добавить любые замороженные или свежие овощи, которые вам нравятся, чтобы подчеркнуть вкус!

ИНГРЕДИЕНТЫ :

Для корки:

• Один лист охлажденной корочки для пирога
• Мука (прокатная)
• 1 взбитое яйцо (для мытья яиц)

ИНСТРУКЦИЯ:

1. Разогрейте духовку до 400 ° F.
2. Удалите корочку с упаковки.
3. Раскатайте тесто на слегка посыпанной мукой поверхности в форме формы, которую вы используете.

Для наполнения:

• ⅓ чашка сливочного масла
• 3 измельченных зубчика чеснока
• 3 крупных нарезанных моркови
• 3 нарезанных стебля сельдерея
• 1 чашка нарезанных грибов
• 1 нарезанная репа
• 1 нарезанная луковица
• 1/2 стакана универсальной муки
• Чабрец свежий
• Петрушка свежая
• Свежий розмарин
• Соль и перец
• Куриный бульон 2 чашки
• ⅔ чашки жирных сливок
• 1 упаковка гороха замороженного
• 1 измельченный цыпленок на гриле

ИНСТРУКЦИЯ:

1. Растопите сливочное масло в большой кастрюле на среднем огне.
2. Добавьте лук, чеснок, грибы, морковь, репу и сельдерей. Коричневый.
3. Добавьте муку, соль, перец, тимьян, розмарин, петрушку, куриный бульон и жирные сливки. Дайте закипеть и смешайте до однородной массы в течение 5-10 минут.
4. Снимите с огня и добавьте тертый цыпленок и горох.
5. Добавьте начинку в желаемую форму для выпечки и выложите сверху тесто, обжав края вилкой и сделав надрезы, чтобы выпускать пар.
6. Смажьте верх корки пирога яичной жидкостью (и добавьте забавный рисунок, если хотите!).
7. Выпекайте 40 минут. Если кажется, что нужно больше времени, уменьшите температуру духовки до 375, чтобы корочка не подгорела).
8. После извлечения из духовки дайте постоять 15 минут, посыпьте свежей петрушкой и наслаждайтесь!

.
