Незаглубленный ленточный фундамент: пошаговая инструкция

Незаглубленный ленточный фундамент (НЗЛФ) — разновидность фундамента, нижняя отметка которого совпадает с нулевым уровнем или ниже его не более чем на 10 см. Такие основания отличаются простотой исполнения и низкой стоимостью. НЗЛФ отлично подходит для садовых домиков, хозяйственных построек, бань, веранд и беседок.

Незаглубленный фундамент: условия применения и преимущества

Ленточное основание незаглубленного типа не подходит под кирпичный дом, зато может применяться для возведения каркасных коттеджей и брусовых домиков высотой не более 2-х этажей. При этом должны быть обязательно соблюдены следующие условия:

Грунты на участке должны быть непучинистые, т.е. не изменяющие своих физико-механических характеристик при замерзании. К непучинистым грунтам относят: пылеватые пески с низким содержанием влаги, крупнообломочные, галечные, гравийные грунты, крупнофракционный песок, а также смеси песка и гравия без глинистых примесей. Уровень подземных вод при строительстве НЗЛФ значения не имеет.
При наличии на участке средне- и слабопучинистых грунтов необходимо предварительное осушение грунтов путем устройства под будущей постройкой дренажа, а также замена пучинистыхгрунтов — непучинистыми. Например, применять НЗЛФ на глине или на суглинке категорически нельзя даже при минимальном УГВ, т.к. в этом случае силы пучения будут зависеть от осадков.
Длина каждой стены наружного периметра должна быть не более 10 м, внутренней — не более 7 м. Длинная лента основания больше подвержена негативному действию сил морозного пучения.

Преимущества ленточного незаглубленного фундамента:

не промерзает и не передает холод в дом;
быстрый и простой монтаж — можно сделать своими руками;
низкая себестоимость;
отсутствие земляных работ, если не делается дренаж.

Незаглубленный фундамент имеет много недостатков, которые существенно ограничивают сферу его применения:

относительно небольшая несущая способность;
высокие требования к грунтам — основаниям;
невозможность обустройства подвала.

Решив использовать НЗЛФ для строения необходимо провести тщательный анализ грунтов на участке и определить степень их пучинистости. В 80% случаев грунты оказываются непригодными для быстрого возведения НЗЛФ и необходима выемка грунта на 30-50 см и подсыпка непучинистого слоя. В этом случае стоит рассмотреть вопрос о целесообразности применения незаглубленного ленточного основания, возможно для строительства стоит выбрать мелкозаглубленный ленточный фундамент или свайно-ленточное основание на буронабивных или винтовых опорах.

Дом из бруса

24.75%

Дом из кирпича

18.63%

Бревенчатый дом

14.63%

Дом из газобетонных блоков

15.95%

Дом по канадской технологии

11.62%

Дом из оцилиндрованного бревна

3.81%

Монолитный дом

4.09%

Дом из пеноблоков

3.26%

Дом из сип-панелей

3.26%

Проголосовало: 3253

Расчет незаглубленного ленточного фундамента

Цель расчета НЗЛФ — определение нагрузки, которая действует на фундамент выбранной ширины и высоты. Выдержат ли грунты нагрузку, которая будет оказываться на фундамент? Для расчета можно использовать специальные программы или простой алгоритм:

Определение веса сооружения. Для расчета суммарного веса дома или хозпостройки необходимо сложить вес всех стройматериалов. Далее необходимо рассчитать, сколько весит 1м2 стены: для этого суммарный вес сооружения следует разделить на площадь всех стен.
Расчет снеговой нагрузки. Снеговая нагрузка зависит от региона (определяется по карте) и угла наклона кровли. Если угол наклона крыши менее 25 градусов, то берется точное значение по карте. Если наклон крыши более 60 градусов, то нагрузка от снега не учитывается.
Определение ширины НЗФЛ. Минимальная ширина фундаментной ленты не должна быть менее 25 см. Оптимальный вариант: ширина ленты равна ширине стены плюс/минус 5-10 см. Например, при строительстве сруба из профилированного бруса 200х200 мм ширина фундамента будет составлять 25 см. Для дома из блоков газобетона толщина стены, как правило, составляет 45 см, значит, ширина фундаментной ленты принимается равной 40-50 см (40 — для одноэтажного сооружения, 50 — для двухэтажного).
Определение высоты фундамента. Минимальная высота ленточного основания составляет: уровень снега + 10 см. Максимальная высота = ширина ленты х 2. Например, основание под дом из газобетона имеет ширину 50 см, тогда максимальная высота НЗЛФ будет составлять 1 м. Несмотря на то, что фундамент является незаглубленным, 10% его высоты будет находиться ниже нулевой отметки. Это происходит из-за естественной усадки.
Расчет нагрузки на НЗЛФ. Зная все вышеперечисленные параметры, определяем нагрузку, которую будет оказывать сооружение на ленточное основание. Для этого суммируем вес сооружения (пункт 1) и снеговую нагрузку (пункт 2) и делим полученную сумму на площадь фундамента. Площадь определяется как длина умноженная на ширину (пункт 3). Полученное значение показывает удельную нагрузку на 1 см2 фундамента.
Определение несущей способности грунта. Для этого необходимо произвести визуальную оценку почвы на участке, и определить к каким типам грунта она относится. Несущую способность определяем по таблице.

Несущая способность грунтов (по данным СП 22.

13330)

Значения расчетной несущей способности основных видов грунта
Тип грунта	Расчетная несущая способность кг/кв.см
Тип грунта	Плотный грунт	Грунт средней плотности
Пески гравелистые и крупные (независимо от влажности)	4,5	3,5
Пески средней крупности (независимо от влажности)	3,5	2,5
Пески мелкие:	—	—
— маловлажные	3,0	2,5
— очень влажные	2,0	2,0
насыщенные водой	1,5	1,0
Супеси:	—	—
— сухие	3,0	2,5
— насыщенные водой	2,5	2,0
Суглинки сухие	3,0	2,0
Глины:
— твердые глины	4,0	3,0
— пластичные глины	2,5	1,0
Крупнообмолочные грунты (щебень, гравий, гальца)	6,0	5,0

Если несущая способность грунта на участке выше, чем нагрузка от сооружения (пункт 5), то размеры для ленточного незаглубленного фундамента выбраны правильно. Если нет, то необходимо увеличить значение ширины и высоты для НЗЛФ.

Делая расчет для жилых строений необходимо учитывать запас прочности: несущая способность грунта должна быть выше нагрузки дома на 30% и выше.

Варианты выполнения НЗЛФ

Выполнить незаглубленный ленточный фундамент можно в трех вариациях:

Сборный ленточный фундамент

Основание возводится из ФБС-плит, которые выпускаются по ГОСТ 13579-78. Размер блоков ФБС зависит от площади сооружения. В сфере частного строительства обычно используются ФБС 9 и 12. Сборная лента лучше всего подходит для устройства основания на песчаном грунте низкой пучинистости. На пучинистых грунтах делать сборное основание не рекомендуется, т.к. отдельные блоки будут неравномерно выталкиваться, и оседать под действием морозного пучения.

С другой стороны при выполнении комплекса мер, снижающих негативное действие пучинистыхгрунтов, сборно-ленточный фундамент является более устойчивым, т.к. монолитная лента разрывается при деформации, а ФБС-блоки могут только выгнуться.

Для нейтрализации сил пучения при монтаже незаглубленного сборно-ленточного фундамента выполняются следующие меры:

Блоки устанавливаются на предварительно подготовленную подсыпку.
ФБС располагаются строго в одной плоскости и выравниваются.
Между собой блоки скрепляются раствором цемента М200…300 или при помощи сварки металлических закладных элементов.
При необходимости сборный фундамент усиливается металлоконструкциями.

Сборная конструкция проста в монтаже, не требует установки опалубки и бетонных работ, имеет невысокую себестоимость. Единственный недостаток — необходимость аренды крана для установки ФБС.

Монолитный ленточный фундамент

Лента основания заливается в предварительно созданную опалубку. Технология устройства монолитного НЗЛФ будет рассмотрена ниже. Такой вариант можно применять для основания под дом на пучинистых грунтах с условием подсыпки и устройства эффективного дренажа.

Достоинства монолитного НЗЛФ: возможность выполнения ленты любой ширины и высоты, все работы можно сделать своими руками без привлечения техники, низкая стоимость.

Недостатки: временные и трудовые затраты, монолитная лента затвердевает в течение 20-30 дней.

Комбинированный ленточный фундамент

Под комбинированным НЗЛФ подразумевают основания столбчатого типа — лента устанавливается на вкопанные столбы, сборно-монолитный — часть ленты выполняется из блоков ФБС, а часть заливается бетоном при помощи опалубки. Для небольших строений использование комбинированных вариантов нецелесообразно.

Устройство незаглубленного ленточного фундамента: инструкция от А до Я

Специфических нормативных документов по монтажу незаглубленного ленточного фундамента не существует. При устройстве НЗЛФ сборного или монолитного типа необходимо руководствоваться технологической картой ТК «Устройство мелко заглублённого ленточного железобетонного фундамента» и СНиП 3.02.01-87.

Пошаговая инструкция по монтажу монолитного незаглубленного ленточного фундамента:

Подсыпка песчано-гравийной подушки

Для будущей подушки подготавливается приямок — выемка грунта в виде траншеи шириной в 1,5 раз шире, чем фундаментная лента и глубиной 10-15 см. На дно приямка выстилается геотекстиль, который предотвращает заиливание подушки от грунтовых вод. Подсыпка выполняется одним из двух способов:

Смешанной гравийно-песчаной смесью. Пропорция гравий/песок составляет 2/3 соответственно. Толщина подсыпки — 20-30 см.
Послойно: первый слой — 20 см крупнофракционного песка, второй — 20 см мелкого щебня или гравия.

В качестве подсыпки можно использовать другие нерудные материалы: доменный шлак, керамзит и пр.

Установка опалубки

Опалубка сооружается из фанеры или деревянных досок толщиной 3-5 см. Опалубка должна быть прочной, чтобы выдержать бетон. Высота конструкции на 10-15 см выше рассчитанной высоты монолитной ленты. Опалубка заглубляется на 5-7 см в подсыпку. Углы опалубки следует укрепить, т.к. в процессе заливки именно на них будет действовать основная нагрузка.

Армирование

Пространственная вязка армокаркаса по выбранной схеме производится на специальной подставке. Для создания каркаса используется рифленая арматура класса А3 диаметром 12-14 мм. Пруты располагаются продольно и связываются между собой отожженной проволокой 3-6 мм. Каждые 40-60 см по каркасу устанавливаются вертикальные стержни арматуры. Армокаркас может иметь как квадратную, так и округлую форму. Количество продольных стержней — 4 или 6.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Готовый армирующий каркас опускается в опалубку так, чтобы армокаркас не касался стенок опалубки и дна траншеи. Для этого на гравийно-песчаной подсыпке монтируются металлические грибки — металлоконструкции, приподнимающие армокаркас на 5-7 см выше уровня земли.

Бетонирование

Для заливки монолитной ленты применяется бетон класса не ниже В17,5. Бетон заливается порциями и слоями. Толщина слоя – не более 20 см. Каждая порция после заливки утрамбовывается, для выгона пузырьков воздуха и равномерной усадки. После завершения бетонных работ НЗЛФ накрывается пленкой, за бетоном осуществляется стандартный уход. Затвердевание бетона длиться до 25-28 суток. Опалубка разбирается, а фундаментная лента утепляется, выполняется отмостка и строительство дома продолжается.

Ленточный незаглубленный фундамент монолитного и сборного типа нельзя оставлять на зиму без нагрузки! Не нагруженный на зиму фундамент подвергается активному воздействию сил пучения — конструкцию буквально поднимает над уровнем земли и разламывает. Нагрузка на основание при заморозке строительства на зиму должна составлять не менее 30% от рассчитанной нагрузки (веса) дома.

Утепление и гидроизоляция НЗЛФ

Ленточный незаглубленный фундамент обязательно нуждается в гидроизоляции и утеплении. Гидроизоляция для НЗЛФ применяется следующих видов:

Обмазочная. Фундаментная лента обрабатывается влагонепроницаемым материалом, как правило, на основе битумной мастики.
Проникающая. В бетонную смесь вводится специальная добавка — праймер, которая уменьшает пористость бетона и снижает его влагопроницаемость.
Рулонная. Гидроизоляция крепится к наружным и внутренним стенам, а также сверху фундаментной ленты.

Отличные результаты дает комплексная гидроизоляция, когда в бетонную смесь вводится праймер, а лента обрабатывается обмазочным материалом.

Для утепления НЗЛФ лучше всего использовать недорогой пеноплекс или экструдированныйпенополистирол. Эти материалы отличаются высоким коэффициентом теплосохранения, устойчивы к влаге и грызунам. Плиты утеплителя крепятся к фундаменту после нанесения гидроизоляции. Одновременно с фундаментом утепляется цоколь и обустраивается отмостка.

Дренаж для незаглубленного ленточного фундамента

В среде профессиональных строителей постоянно ведутся споры о целесообразности дренажа для НЗЛФ. Сторонники дренажной системы говорят о важности отвода грунтовых вод и выпавших осадков от здания, а противники — настаивают на том, что раз фундамент не располагается ниже нулевого уровня, то подземные воды оказывают на него минимальное влияние и не приносят существенного ущерба. Практика показывает, что фундамент с дренажом необходим при высоком уровне УГВ для защиты гравийно-песчаной подушки от размывания.

Лучший материал для дренажной системы частного дома — трубы из полимеров. Диаметр труб подбирается с учетом количества подземных вод и глубины заложения дренажа. Оптимальный диаметр — 10-14 см. Глубина заложения — ниже подсыпки на 30-50 см. Расстояние, на которое выполняется дренаж вокруг дома — от 1,5 до 3 м. Технология устройства дренажа под отмостку и фундамент:

Перед выполнением фундамента и подсыпки песчаной подушки на расстоянии 1,5-2 м выкапываются скважины, на дно которых насыпается 10-20 см мелкого щебня.
Внутри скважин устанавливаются дренажные трубки, обернутые в геотекстиль, который надежно защищает дрены от заиливания. Дренаж монтируется под фундаментом и будущей отмосткой. Трубы-дрены устанавливаются с уклоном от центра, который обеспечивает удаление излишков влаги самотеком. Минимальный уклон — 5 градусов, максимальный — 10.
После заливки фундамента на расстоянии 0,5 м от него выкапывается траншея шириной 20 см и глубиной, на которую были установлены дрены под НЗЛФ. Траншея выстилается геотекстилем и засыпается щебнем. Укладывается водоотводящая труба, которая будет собирать воду из дрен и отводить в выбранное место (канаву, сливную яму).

Проектировать дренаж лучше всего на стадии расчета НЗЛФ. Правильно выполненный дренаж существенно снизит отрицательное действие грунтовых вод на фундамент, а полы в доме будут более теплыми.

Отмостка незаглубленного ленточного фундамента

Отмостка НЗЛФ защищает основание от осадков и пучения почвы зимой. Ширина отмостки зависит от размера карниза крыши и составляет на 20-30 см больше чем навес кровли. В среднем для частного дома ширина отмостки назначается в пределах 30-70 см. Широкая отмостка часто используется как тротуарная дорожка возле дома. Конструкция отмостки предусматривает определенный уклон — 3-8 сантиметров на 1-1,5 м.

Технология устройства отмостки для НЗЛФ следующая:

По всей площади будущей отмостки вынимается грунт чуть ниже глубины заложения ленты фундамента — на 30 см.
Монтируется опалубка, на дно которой засыпается смесь песка и щебня слоем 10 см, а затем трамбуется.
Укладывается гидро- и теплоизоляция — геотекстиль или рубероид и жесткие плиты пеноплекса.
Сверху теплоизоляции монтируется армирующая сетка.
Производится бетонирование и финишная декоративная отделка.

В качестве финишной отделки может использоваться плитка, булыжник и пр. Независимо от того будет ли наносится отделка или ею будет являться бетонный слой, в отмостке необходимо сделать деформационные швы каждые 2 м. Швы представляют собой зазоры шириной 1-1,5 см, в которые закладываются пропитанные битумом шнуры. Деформационные швы защитят отмостку от растрескивания.

Если под незаглубленным фундаментом и отмосткой располагается дренаж, то вода от отмостки будет отводиться в магистральную дрену, а затем в специально отведенное место. При отсутствии дренажа в конце отмостки необходимо установить вотодоотводный лоток, который по сути будет являться частью ливневой и водосточной системы дома.

Вы можете задать свой вопрос нашему автору:

пошаговая инструкция по монтажу на пучинистых грунтах

Строительство любого здания или сооружения начинается с фундамента.

Он обеспечивает прочную и надежную опору, принимает на себя вес постройки и передает его на подстилающие слои грунта.

Одним из наиболее эффективных и долговечных вариантов конструкции основания считается ленточный фундамент, наиболее изученный и отработанный на практике.

Существует масса разновидностей, отличающихся и наличием дополнительных элементов.

Рассмотрим незаглубленный ленточный фундамент, один из наиболее редких и удачных вариантов реализации этого типа основания.

Содержание статьи

Что такое незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент (НЗЛФ) представляет собой бетонную или сборную полосу, расположенную под внешними и внутренними несущими стенами дома. В отличие от обычных вариантов, лента не погружается в грунт, а располагается на дневной поверхности.

Такой вариант вполне допускается СНиП, если условия на участке обеспечивают отсутствие нагрузок пучения. Технология строительства такого основания схожа с традиционной, но объем земляных работ значительно снижен или вовсе отсутствует.

Существует два варианта конструкции НЗЛФ:

Монолитный пояс.
Традиционная лента.

Конструкция обоих видов схожа, отличием является форма сечения лента. У монолитного пояса ширина превышает высоту, а у обычной ленты преобладает высота. Выбор того или иного варианты обусловлен типом грунта и его особенностями.

У монолитного пояса удельное давление ниже, что снижает риск возникновения просадок основания на рыхлом грунте. Традиционная лента устанавливается на прочных и сухих грунтах, что должно быть подтверждено анализом гидрогеологической обстановки на участке.

Достоинства и недостатки

К достоинствам НЗЛФ принято относить:

Простота и экономичность строительства.
Отсутствие или относительно малый объем земляных работ.
Прочность, надежность, способность полноценного выполнения функционала.
Отсутствие нагрузок пучения, направленных на боковые поверхности ленты.
Стоимость строительства ниже, чем при использовании других вариантов.

Существуют и недостатки:

Необходимость тщательного анализа состава грунта.
Требуется точный , учитывающий все особенности участка и климатические условия в регионе.
Существует зависимость от количества осадков и прочих атмосферных проявлений.

Допустимые условия встречаются довольно редко, что вынуждает применять методику преимущественно для нежилых построек хозяйственного или вспомогательного назначения.

ОБРАТИТЕ ВНИМАНИЕ!

Все недостатки в той или иной степени присущи большинству типов фундамента, поэтому их можно считать особенностями конструкции.

Устройство

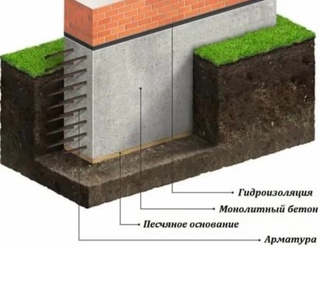

Незаглубленный ленточный фундамент состоит из монолитной или сборной ленты, установленной на слое песчано-гравийной подушки, обеспечивающей выравнивание и дренаж подстилающих слоев.

Необходима предварительная подготовка участка, так как для строительства НЗЛФ важно обеспечить горизонтальную и плоскую площадку, чего в природных условиях практически не встречается. Кроме того, надо удалить поверхностный техногенный или плодородный слой почвы, поскольку он слишком податлив и не обладает необходимыми качествам.

Возможна подготовка не всего участка, а рытье траншеи малой глубины, только для удаления верхнего слоя почвы.

Основная задача — обеспечение горизонтали, что сложно обеспечить при самостоятельном строительстве. Создается опалубка и арматурный каркас, которые собираются по общим правилам. Затем производится заливка бетона, выдержка необходимое время и дальнейшие работы.

Общий объем работ относительно невелик и вполне допускает самостоятельное строительство.

В каких случаях его используют

Использование НЗЛФ целесообразно при наличии следующих условий:

Плотная и прочная поверхность грунта.
Низкий уровень грунтовых вод (более 3 м).
Состав грунта не включает в себя глинистые слои, легко пропускает влагу.
Участок не подвергается сезонным подтоплениям, нет опасности разлива рек и прочих природных явлений, связанных с появлением воды.

Оптимальным вариантом является наличие скальных пород, сплошной каменной плиты или песчаного грунта с достаточной плотностью и низким уровнем залегания почвенных вод.

ВАЖНО!

Общая доля НЗЛФ среди всех типов фундамента не превышает 8%, что наглядно демонстрирует редкость наличия соответствующих условий в большинстве регионов России.

Подходит ли он для пучинистых грунтов

Большинство специалистов единодушно отвергает возможность строительства НЗЛФ на пучинистом грунте, поскольку величина подвижек уровня в этом случае будет максимальной.

При этом, некоторые строители допускают строительство на пучинистых почвах с обязательным созданием мощного слоя засыпки и при малых размерах постройки (длина стен не превышает 7 м, в противном случае лента будет деформирована, а постройка может переломиться).

Мероприятия, которые предлагаются для устранения последствий пучения, по своей трудоемкости превышают строительстве заглубленного ленточного основания, поэтому они признаются нецелесообразными и на практике такие методы не используются.

Основная особенность установки НЗЛФ состоит в создании слоя песчаной засыпки (), обеспечивающего горизонтальную и ровную подстилающую площадку для заливки ленты.

Кроме того, слой засыпки играет роль дренирующего слоя, а при необходимости в нем размещаются трубы дренажной системы.

Песчаная подушка обязательна для всех типов ленты, но на НЗЛФ применяется увеличенный слой и часто используется не песок, а мелкий или средний щебень.

Подушка под фундамент

Функции слоя песчаной засыпки состоят в выравнивании и осушении подстилающих слоев грунта, расположенных под лентой.

Обычная технология создания подушки заключается в следующих мероприятиях:

Выкапывается траншея по ширине ленты на глубину плодородного или рыхлого верхнего слоя почвы.
Вынутый из траншеи грунт вывозится или складируется в отведенном месте, для строительства он больше не нужен.
Траншея заполняется слоем песка или ПГС до выравнивания уровня с остальной почвой.

Слой засыпки тщательно трамбуется до максимально плотного состояния, при необходимости производится дополнительная подсыпка.
В некоторых случаях рекомендуется создавать верхний слой из мелкого щебня, превышающий уровень окружающей почвы на 10-15 см. Он также максимально уплотняется.

ОБРАТИТЕ ВНИМАНИЕ!

Необходимо обеспечить горизонталь траншеи и слоя засыпки. Пр наличии на участке уклона производится предварительное нивелирование, после чего можно приступать к образованию песчаной подушки.

Выбираем высоту и ширину фундамента

Параметры бетонной ленты определяются сложным инженерным расчетом. Неподготовленный человек выполнить его самостоятельно, не допустив массу ошибок, не сможет. Поэтому нет смысла рассматривать методику расчета, следует обратиться в специализированные организации или воспользоваться онлайн-калькуляторами.

При этом, надо сразу получить данные на нескольких ресурсах, чтобы имелась возможность сравнить их и выбрать наиболее достоверные.

Для заливки используется . Рекомендуется применять более тяжелый вид материала, так как от прочности ленты зависит судьба всей постройки, а качество бетона имеет слишком широкий диапазон вариабельности.

Если планируется самостоятельное изготовление бетона, необходимо тщательно соблюдать технологию, пропорции смешивания и использовать только качественные компоненты.

Обычная для НЗЛФ высота и ширина ленты требует использования металлического или стеклопластикового арматурного прутка диаметром 12 мм (рабочая арматура) или 8 мм (гладкая арматура).

Монтаж опалубки

Сборка производится обычными методами. Высота ленты невелика, поэтому проще всего использовать обрезные сосновые доски толщиной 25 мм (дюймовка). Собираются щиты шириной на 10-15 см большей, чем высота ленты.

Они устанавливаются параллельными линиями с расстоянием, равным ширине ленты. Используются поперечины, обеспечивающие точность и одинаковый размер ленты, которые перед заливкой убирают. Можно также применять П-образные поперечины, обеспечивающие размеры ленты.

Установленные щиты стыкуются в единую полосу без зазоров или щелей. При обнаружении их надо сразу заделать паклей или забить рейками, иначе при заливке бетон будет уходить на землю.

Снаружи щиты дополнительно фиксируют наклонными и горизонтальными упорами для обеспечения неподвижности опалубки и устойчивости к нагрузкам от веса материала.

Армирование фундамента и вязка

Создание армпояса производится по обычной методике. В задачу входит создание пространственной решетки из рабочих стержней, расположенных на глубине 2-5 см под поверхностью бетона. Используют две пары стержней — одну сверху, другую снизу ленты. При ограниченных размерах этого достаточно.

Рабочие стержни до момента заливки поддерживаются в нужном положении при помощи вертикальной (гладкой) арматуры. Из нее изготавливают П-образные хомуты, которые соединяются с горизонтальными стержнями с шагом 40-80 см.

По углам используются дополнительные стержни, усиливающие угловые связки плеч армпояса.

Соединение стержней производится с помощь. мягкой проволоки. Используется стальная отожженная проволока диаметром 1-1,5 мм. Для вязки отрезают кусок длиной 0,25-0,3 м, складывают его пополам и обхватывают перекрестие стержней получившейся полупетлей снизу в диагональном направлении.

Концы проволоки поднимаются вверх, специальным крючком захватывается петля и производится скрутка на 4-6 оборотов до появления плотного и прочного соединения. Методика проста, навык вязки приобретается быстро, процесс не требует большого времени или усилий.

Заливка

Заливка бетона — важная процедура, которую необходимо произвести за один раз, без образования холодных швов. В противном случае необходимой прочности у бетонной ленты не удастся достигнуть, что ставит под вопрос возможность эксплуатации фундамента и всего строительства в целом.

Рекомендуется заказать доставку готового бетона или организовать его изготовление на месте так, чтобы никаких перебоев не возникало.

производится из нескольких точек, равномерно распределенных по длине ленты. Для этого надо изготовить подвижный лоток, присоединенный к выпускному штуцеру миксера или собственной бетономешалки.

Материал подается так, чтобы он равномерно растекался по смежным участкам опалубке, в результате образуя сплошную монолитную бетонную ленту с одинаковыми качествами по всей длине. Это позволит получить максимальную прочность и устойчивость к нагрузкам.

После заливки ленту закрывают полиэтиленовой пленкой и каждые 4 часа поливают водой. Так продолжается в течение 3 дней, после чего поливать следует каждые 8 часов в течение 7 дней. Затем опалубку аккуратно снимают и выдерживают ленту до набора технологической прочности.

Всего выдержка занимает 28 дней.

Любые попытки сократить срок выдержки ленты способны привести к появлению трещин или некачественной кристаллизации бетона, поэтому отнестись к выдержке надо максимально ответственно.

Гидроизоляция

Гидроизоляция обеспечивает отсутствие контакта ленты с дождевой или талой водой. Изолировать следует всю поверхность, горизонтальные участки покрывают двойным слоем рубероида, промазанного битумной мастикой, а боковые поверхности изолируют либо горячим гудроном, либо битумной мастикой.

Существует масса средств для , вполне эффективных и работоспособных, но строители предпочитают использовать проверенные временем и практикой материалы.

Дренаж

Дренирующие функции выполняет слой песчаной засыпки. При необходимости создается специализированная дренажная система, состоящая из трубопроводов, уложенных на дно траншеи и выводящих воду в дренажный колодец или сбрасывающая ее в близлежащий водоем.

Необходимость в создании этой системы определяется климатическими особенностями участка, обилием осадков в регионе и прочими факторами. Работы по соединению и укладке труб выполняются на стадии образования слоя песчаной подушки.

Завершающие этапы работы

К завершающим этапам относят все действия, выполняемые после окончания гидроизоляции — , создание внешнего слоя отмостки, прочие работы. Они производятся в соответствии с проектными требованиями, иногда их откладывают до момента установки внешней отделки (например, заливка отмостки), или до начала строительства перекрытия.

Создание ленточного фундамента к этому моменту можно считать завершенным, остальные мероприятия направлены на возведение стен и перекрытий.

Полезное видео

В данном видео вам предоставят пошаговую инструкцию по монтажу незаглубленного ленточного фундамента:

Заключение

Использование НЗЛФ привлекательно с точки зрения дешевизны и малых объемов земляных работ. Но слишком высокая требовательность к сочетанию определенных условий, а также возможность их изменения (например, появление грунтовых вод) вынуждают ограничивать размеры построек и не использовать методику для создания оснований для жилых домов.

Это делает технологию менее привлекательной для строителей и уменьшает долю НЗЛФ в общем количестве ленточных фундаментов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Незаглубленный ленточный фундамент своими руками, пошаговая инструкция, видео

Для сооружения легких надворных построек, каркасных и деревянных жилых домов незаглубленный ленточный фундамент (НЗЛФ) пользуется большой популярностью.

Оглавление:

Плюсы и минусы основания
Сфера применения
Технология возведения по шагам
Полезные рекомендации

Описание фундаментов без заглубления

Все ленты делятся на 2 типа:

заглубленные, располагающиеся ниже уровня промерзания почвы;
мелкозаглубленные, закладываемые на глубину до 70 см.

Выбор одного из вариантов определяется как типом грунта, так и тяжестью строения. Главной особенностью лент без заглубления является их свойство сглаживать сезонные колебания почвы. Они менее подвержены разрушению – небольшая глубина способствует равномерному смещению по всей длине конструкции.

К преимуществам установки НЗЛФ относятся:

низкие затраты как на проведение строительных работ, так и материалы;
простота технологии изготовления;
способность выдерживать вес построек до 2 этажей, выполненных из легких материалов (брус, газобетон).

Недостатком является то, что конструкция даже при хорошем армировании может рано или поздно разрушиться, если почва на участке обладает повышенной пучинистостью, а также слишком высок уровень грунтовых вод. В таких случаях лучше делать свайное основание. Другой минус состоит в невозможности устанавливать какие-либо массивные системы из бетона или кирпича, особенно на склонной к пучению почве.

Применение мелкозаглубленных лент

Основания без заглубления в грунт целесообразно использовать при малоэтажном строительстве домов и обустройства других сооружений хозяйственного назначения из сравнительно легких материалов. Например, НЗФЛ очень часто применяется, когда на него планируется устанавливать бытовку, баню, беседку, летний гараж, дом из газоблоков или выполненный по каркасной технологии.

Предпочтительнее сделать фундамент без заглубления на спокойных грунтах, которые не подвержены сильным сезонным подвижкам. На такую почву допускается ставить более массивные деревянные здания из бруса или бревна, однако незаглубленные ленты придется делать шире.

Технология строительства

Перед тем, как приступить к возведению МЗЛФ для каркасника или другой легкой постройки, следует ознакомиться с этапами выполнения работ. Придерживаясь приведенной ниже схемы, выйдет самостоятельно сделать такое сооружение без привлечения специалистов, что даст возможность сэкономить немалые средства.

На начальном этапе после решения всех вопросов, связанных с проектом будущей постройки, нужно расчистить и подготовить участок. Если на нем ранее стояли какие-либо монументальные конструкции, то их следует убрать вместе с основанием, а площадку разровнять. Деревья, находящиеся рядом с незаглубленным ленточным фундаментом, необходимо выкорчевать с корнями.

После того, как рабочая площадка будет готова, нужно приступать к разметке места под заливку. Следует ответственно отнестись к данному этапу. Можно просто выставить колышки, воспользовавшись веревкой, но лучше приобрести или взять в аренду лазерный нивелир.

Размечается незаглубленный фундамент следующим образом:

Забивается колышек на одном из углов.
От него выполняются замеры и устанавливаются остальные 3 маячка по углам будущей ленты.
Проверяется правильность путем замеров диагоналей.
На расстоянии около 1 метра от каждой стороны основания выполняется отмостка из досок, на которых фиксируются веревки, определяющие границы заливки.

Далее приступают к рытью траншей. Их глубина в среднем составляет 30 см и зависит от того, насколько НЗЛФ будет располагаться ниже уровня грунта, а также высоты песчаной засыпки, которая подбирается по типу почвы. Ширина траншеи должна быть около 50 см. Подушку, представляющую собой смесь гравия, щебня или котельного шлака с песком, можно засыпать как после предварительного перемешивания компонентов, так и слоями, периодически трамбуя и проливая ее водой до получения ровной и плотной основы.

Прежде чем залить фундамент под каркасный дом, следует соорудить опалубку по всему периметру строения. Для ее изготовления применяется не только древесина, но и такие современные материалы, как:

Если решено использовать обычную дощатую съемную опалубку под незаглубленный фундамент, то нужно следить, чтобы доски как можно плотнее прилегали друг к другу. Неровные кромки следует предварительно обтесать рубанком. Также на уже сколоченных щитах не должно быть существенных выступов по толщине, что позволит избежать дальнейшего выравнивания перед проведением облицовочных работ.

Готовые щиты выставляются и стягиваются между собой таким образом, чтобы они возвышались над землей примерно на 40 см. Следует позаботиться также об установке по внешней стороне надежных подпорок с шагом около 0,5 м, служащих для предотвращения деформации и развала конструкции под весом заливки.

На следующем этапе необходимо позаботиться о монтаже арматурного каркаса ленты. В случае с небольшими надворными постройками данную операцию можно не проводить. Но если основание без заглубления возводится даже под легкий одноэтажный дом из газобетона без мансарды, рекомендуется укладывать арматуру – такой НЗЛФ обладает значительно большей несущей способностью.

Выполнять армирование под фундамент на насыпном грунте лучше по следующей технологии:

Сделать заливку небольшого слоя примерно на 30 % от всей высоты ленты.
Формирование объемных арматурных конструкций путем скрепления прутков вязальной проволокой между собой с последующей их установкой на полученное ровное основание.
Заливка раствора до необходимого уровня.

Многие предпочитают использовать контактную сварку для соединения металлических прутов. Однако это существенно ухудшает качество армирования и делать так крайне не желательно. Состав под заливку заказывают готовый или готовят своими руками с помощью бетономешалки. Пропорции щебня, воды и песка подбираются исходя из марки цемента индивидуально – руководствуйтесь проверенными временем схемами и советами опытных строителей.

В процессе или сразу после заливки не забывайте «выгнать» воздушные пузырьки, чтобы это не привело к растрескиванию и разрушению фундамента при эксплуатации здания. Для облегчения труда воспользуйтесь вибратором. Спустя неделю выдержки опалубку допускается снять, но по технологии до полного набора прочности НЗЛФ должен выстоять еще около трех недель. Только после этого можно приступать к сооружению дома, которое желательно выполнить в этом же сезоне. Иначе основание, не прижатое весом строения, выдавится грунтом в период сильных морозов.

Нюансы возведения

Одно из наиболее часто встречающихся нарушений технологии – перекоп траншеи под незаглубленный ленточный фундамент. Такое обычно случается при снятии почвы экскаватором, когда по неопытности рабочего или недосмотру в том или ином месте убирается излишний слой грунта. Некоторые дачники даже специально вырывают траншеи поглубже, чтобы засыпать в них до 40 см песка, наивно полагая, что постройке будет не страшно никакое пучение.

На деле происходит следующее: самоуплотняющийся толстый слой песка предотвратит разрушение зимой, когда поднимется грунт, но в весенний период незаглубленный фундамент неминуемо просядет. А это может привести к растрескиванию стен, выложенных из кирпича или блоков, особенно после холодной и малоснежной зимы, когда почва основательно промерзнет.

Не следует устанавливать НЗЛФ там, где слишком высок уровень грунтовых вод, а также на глинистой почве – такая конструкция будет очень неустойчивой. Если решили сделать легкое сооружение по каркасному принципу или из дерева, то хотя бы армируйте как следует.

Другая грубейшая ошибка – слишком узкая лента. В мягкие зимы она простоит немало лет, но постепенно постройка станет углубляться в грунт по той причине, что фундамент будет периодически «резать» его в период вспучивания. Увеличение ширины позволяет повысить несущую способность для строительства более нагруженных сооружений. Однако при этом грунт будет промерзать не так глубоко, что может вызвать деформацию под большим весом строения. В таком случае нужно обязательно выполнять незаглубленный монолит.

Не следует заливать НЗЛФ на мороженый грунт. Если уж это сделали, то дом не ставьте до того, пока почва полностью не прогреется. Иначе после весенней просадки в результате неравномерного ее оттаивания стены растрескаются. Закладывать основание без заглубления рекомендуется на высоту, равную 80% от глубины промерзания. В таком случае оно будет обеспечивать достаточную несущую способность, чтобы выдержать вес постройки. При невозможности возвести дом и фундамент в один сезон засыпьте участок по обе стороны ленты опилками или соломой. Это поможет предотвратить последствия сильного промерзания почвы.

Ленточный фундамент: глубина заложения

Конструкция основания жилища выбирается одновременно с глубиной залегания перебором вариантов, начиная от самого дешевого. По умолчанию ленточный фундамент присутствует в проектах с подвальными этажами. Глубина заложения должна, прежде всего, удовлетворять эксплуатационным условиям (потолки 2,2 м минимум).

Пошаговый выбор глубины залегания

В зависимости от заглубления ленты фундаменты делятся на заглубленные (ЗЛФ), малозаглубленные (МЗЛФ), незаглубленные (НЗЛФ или монолитный пояс). Рассматривать фундамент ленточный при проектировании дома следует, как единую систему с верхними конструкциями, нижним основанием. Идеальным вариантом является скальный грунт:

глубина заложения отсутствует полностью, подвал невозможен, применяются монолитные пояса или НЗЛФ
нет грунтовых вод, несущая способность максимальная

Немногим уступают вышеуказанным характеристикам гравелистые почвы. На них обычно стоят НЗЛФ, МЗЛФ. Для всех остальных грунтов необходим расчет несущей способности, потери устойчивости (предельным деформациям). Влияют на глубину залегания следующие факторы:

плотность застройки
уровень УГВ
этажность (подземная + наземная часть)
рельеф пятна застройки
отметка промерзания
геология участка
назначение фундамента
величина сборной нагрузки здания

Рассмотреть при проектировании необходимо каждый фактор, чтобы обеспечить два вышеуказанных условия (потеря устойчивости + несущая способность).

Уровень грунтовых вод

Заглубленный ленточный фундамент при высоком УГВ – скорее редкость. Бетонные конструкции требуют усиленной гидрозащиты от напорного давления. Жидкость приходится регулярно откачивать из котлована, чтобы получить доступ для производства опалубочных, бетонных работ.

Поэтому подошва ленты должна отстоять от грунтовых вод на 1 м минимум. Более уместны варианты МЗЛФ, НЗЛФ. Насыщенные влагой глинистые почвы обладают мощными силами пучения, требуется полный комплекс защиты:

дренаж – отвод воды в подземную емкость перфорированными гофротрубами, уложенными вокруг здания
замена грунта нерудным материалом – подстилающий слой 40 – 80 см
утепление – теплоизоляция отмостки, боковых граней фундамента пенополистиролом
засыпка пазух песком – снижаются касательные силы, старающиеся вытолкнуть бетонную конструкцию наружу
гидроизоляция – покрытие бетонных поверхностей пленками, рулонными материалами, пропитка праймирующими смесями снижает насыщение конструкционного материала влагой

Исключив любую технологию, застройщик получает -15% эксплуатационного ресурса фундамента. При высоком УГВ фундаментную подушку изготавливают из щебня, что так же повышает смету строительства в сравнении с песком.

Глубина промерзания

Согласно нормативам СП 21.13330 допускается любая глубина заложения после предотвращения вспучивания вышеуказанными способами. Отапливаемые коттеджи не допускают промерзание почв под подошвой фундамента. Боковое промерзание предотвращают утеплением отмостки (глубина 0,3 – 0,4 м, ширина ленты 0,6 – 1,2 м). Экономический эффект очевиден:

2 куба экструдированного пенополистирола максимум
вместо 10 кубов бетона, 300 кг арматуры, 3 кубов обрезной доски (опалубка), отрывки траншей глубиной 2,5 – 3 м вместо с удаления пахотного слоя 40 – 80 см

Кроме того, щебеночная подсыпка при подъеме грунтовых вод обеспечивает равномерные выталкивающие усилия без перекосов. В крайнем случае, здание аккуратно поднимется зимой, опустится на место при оттаивании. Водяные линзы в глинах вспучиваются неравномерно, возникают изгибающие, крутящие моменты, стремящиеся разорвать ж/б конструкцию.

Таким образом, крайне опасно для коттеджа совокупность намокания глинистых почв, возможность промерзания. Исключив любую составляющую этого условия, можно гарантированно получить отсутствие вспучивания при любом морозе.

Характеристики грунта

Стандартные характеристики расчетных сопротивлений грунтов (таблицы СП 22.13330) приведены для 1,5 – 2 м проектных глубин эксплуатации. Для МЗЛФ значения уменьшаются практически наполовину. Например, глина вместо R=4 будет иметь R=2,33 кг/см². Реальными эксплуатационными просадками являются значения 1 – 2 см по завершении строительства жилища. Это допустимо для относительной неравномерности осадки (0,002 единиц) даже для двухэтажных кирпичных коттеджей.

Не стоит полагаться на небольшие размеры, которые имеет фундамент ленточный относительно участка. В 90% случаев грунты под ним крайне неоднородные. Опасность представляют, как плывуны, так и выход скалы под пятном застройки. В первом случае дом просядет именно на этом участке, во втором – фундамент повиснет на скале, накренившись в противоположную сторону.

Зависит глубина заложения от состава почв, поэтому даже визуальный осмотр позволит обеспечить прочностной запас. Определить грунт можно следующим образом:

скала – сомнений обычно не вызывает
гравелистая почва – песок смешан со щебнем (фракция 0,5 – 5 мм)
песок – крупный, средний, пылеватый (опасен резкой потерей несущей способности при намокании)
глина – скатывается жгутом тонкого диаметра, сохраняет форму при сдавливании
суглинок – тонкий жгут получить невозможно, шарик покрывается трещинами при сдавливании
супесь – остается в руках, скатать почти невозможно

Пористая глина набухает уже при намокании, втрое увеличивает размер при замерзании. Причем, вспучивание неравномерно по участку, рвет, корежит бетонные конструкции без теплоизоляционной, дренажной защиты.

Назначение фундамента

Ленточный фундамент служит, как для распределения/передачи нагрузок в нижние пласты почвы, так и ограждающей конструкцией цокольного этажа. Если глубина заложения больше 1 м, внутреннее пространство эксплуатируется, обратной засыпки изнутри нет. Боковые силы пучения оказывают серьезное давление на стены подвала, лента проектируется шире, чем в домах без цокольного этажа.

Здания часто имеют не одинаковую этажность отдельных помещений. Например, одноэтажная веранда, гараж примыкает к основному зданию, может иметь собственную кровлю. Разные нагрузки на фундамент не допускают жесткой связи между ними. Лента гаража может заглубляться меньше, однако следует отделить ее от ленты коттеджа подпорной стеной. Иначе возможен крен конструкций относительно друг дуга, раскрытие трещин железобетона, кладки.

Рельеф пятна застройки

Основной проблемой любого здания на склоне является возможность оползня, потери устойчивости. Несмотря на то, что фундамент ленточный воспринимает вертикальные нагрузки от здания, передает их в этой же плоскости, касательные усилия затрагивают зону под подошвой ленты, равную ее ширине. Наружная грань подбетонки должна располагаться от уклона минимум на расстоянии, равном ширине МЗЛФ.

В верхней части склона, нависающего над фундаментом, возникают горизонтальные сдвигающие усилия от вспучивания. Они пытаются столкнуть здание с выровненной для него площадки. Поэтому глубина заложения ЗЛФ должна обеспечить работу ленты в качестве подпорной стенки террасы.

Если планируется эксплуатация МЗЛФ, следует построить дополнительное удерживающее сооружение, заглубленное в почву частично, полностью:

пломба – заделывает пустоту (выветривание, обвал) в склоне
упорный пояс – ширина больше высоты конструкции (например, матрасы Рено габионного типа)
контрфорс – врезанная до несущего пласта вертикальная плита
стена подпорная – сдерживает массу карниза

Простейшими вариантами подпорных террасирующих стен являются сеточные габионы, заполненные крупным щебнем (от 15 см). При перепаде высот 1 – 2 м могут применяться георешетки.

Несущая способность

Чтобы рассчитать фундамент по несущей способности, необходимо иметь хотя бы минимальное представление о взаимосвязи основания, бетонной конструкции, опирающейся на него:

график показывает зависимость деформации почвы (просадка δ) от сборной нагрузки жилища (F)
отрезок ОА – упругая деформация, гарантированно присутствующая у плитных фундаментов
линия АБ – уплотнение (возможен сдвиг)
участок кривой БВ – сдвиги при боковых уплотнениях (столбчатый фундамент)
отрезок ВГ – выпор грунтов из-под ж/б конструкции
линия ГД – интенсивное боковое уплотнение (подходит для свайных фундаментов)

Таким образом, глубина заложения МЗЛФ, НЗЛФ не должна позволять развития фаз Г, Д с необратимыми последствиями. Поэтому любой фундамент рассчитывается на несущую способность по расчетному сопротивлению грунта, взятому из таблиц СП 22.13330. вычисления поэтапные:

сборная нагрузка равна весу всех силовых конструкций (кровля, фундамент, перекрытия, стены), умноженному на 2 (эксплуатационные, снеговые, ветровые нагрузки примерно равны этой массе)
цифру необходимо умножить на 1,2 (коэффициент надежности), разделить на R (расчетное сопротивление суглинка, глины, супеси из таблицы), длину ленты МЗЛФ

Получившийся результат корректируется с учетом стенового материала. Например, достаточной для несущей способности ленты ширины 40 см может не хватить для кирпичной кладки 64 см. зато, дом гарантированно не даст просадки, повышение сметы строительства – суровая неизбежность для этого конкретного примера.

Плотность застройки

Основная проблема строительства ленточного фундамента глубокого заложения внутри плотной застройки – котлован, в сторону которого всегда существует вероятность крена эксплуатирующихся зданий. Поэтому предпочтительнее минимальная глубина заложения – варианты МЗЛФ, НЗЛФ.

Фундамент обязательно рассчитывают на устойчивость, несущую способность вышеуказанными методами. При необходимости применяются конструкции, аналогичные подпорным стенкам при строительстве на сложном рельефе.

Этажность коттеджа

Ленточный фундамент традиционно является стенами подвального этажа. Поэтому, если проект имеет подполье, цокольный уровень, глубина заложения автоматически увеличивается (2 – 2,5 м). Стеновые материалы, количество надземных этажей влияют исключительно на ширину ленты (несущая способность должна быть больше).

Для малоэтажного строительства максимально допускается 3 этажа + мансарда. Нижние уровни сюда не входят, допустимы для любых проектов. Глубина заложения МЗЛФ позволяет изготовить техподполье (разводка коммуникаций, хранение овощей), не более того. Если фундамент имеет пол по грунту, часть эксплуатационных нагрузок автоматически воспринимает, передает на подстилающие слои плита.

Таким образом, выбор глубины подошвы ленточного фундамента должен учитывать все указанные факторы. Сочетание минимальных эксплуатационных расходов, высокого ресурса идеально с позиций бюджета строительства.

МЗЛФ 1.0 — prokapkac.simplesite.com

Данный типовой узел — сочетание МЗЛФ со стеной из ГБ (или теплой керамики) и полами по грунту. С учётом размеров наиболее распространённых стеновых материалов, в бюджетном варианте узел обычно имеет следующий вид:

Рис. 1.1. Типовой узел 1 с МЗЛФ 600 мм

На рис.1 показан основной приём, который используется при сочетании двух конструкций — МЗЛФ и полы по грунту. Конструктивно полы по грунту расположены выше верхнего обреза МЗЛФ, этим достигается довольно значительная высота отметки пола первого этажа относительно уровня грунта при использовании невысоких лент. Кроме этого, надёжно «развязываются» по теплу все конструкции, отсутствуют мостики холода.
Также рекомендую оценить конструктивное решение с точки зрения защиты от пучения:

Рис. 1.2. Тепловая карта работы узла в зимних условиях.

Из приведённой тепловой карты видно, что при использовании указанных толщин утеплителей в МЗЛФ и под полом по грунту обеспечивается надёжная защита МЗЛФ от промерзания и эффективный тепловой режим работы пола (тепловой поток утечки более чем в 4 раза ниже, чем через стену).
Также обращаем внимание на использование «клювика» — небольшого выступа в МЗЛФ для опирания кладки и уменьшения свеса стены. Технологически он делается так:

при заливке фундамента опалубка устанавливается на ширину фундамента + утеплитель
поверхность утеплителя, обращённая к бетону, царапается металлической щёткой для надёжного приклеивания к бетону
верхний угол утеплителя срезается под углом 45 градусов на ширину клювика
утеплитель крепится к опалубке небольшими гвоздиками без шляпки или на термоклей
бетон заливается прямо с установленным в опалубку утеплителем
поверхность фундамента, закрытая утеплителем потом не нуждается в гидроизоляции

У этого узла есть один недостаток — он не соответствует рекомендациям производителей газобетона, что низ стены должен быть выше 500 мм над уровнем грунта. Устранить этот недостаток можно устройством защиты от намокания — специальная штукатурка, оклейка гидроизоляцией или обработка специальными составами.

Другой способ решить эту проблему и заодно повысить жёсткость фундамента (если это необходимо) — увеличить высоту МЗЛФ до 800 мм:

Рис. 1.3. Типовой узел 1 с МЗЛФ 800 мм.

Также есть вариант не изменяя высоты фундамента сделать его незаглублённым:

Рис. 1.4. Типовой узел 1 с НЗЛФ 600 мм.

Но в этом случае придётся увеличить ширину юбки утепления и её толщину, чтобы сохранить необходимый тепловой режим узла:

Рис. 1.5. Тепловая карта работы узла 1 с НЗЛФ 600 мм.

Также, НЗЛФ неудобен на рельефе с перепадом высот, т.к. у него нет запаса для «отработки» этого перепада, в отличии от МЗЛФ.

Правовой фонд | Поддержка независимого юридического мышления

С 1992 по 2020 год Новозеландский юридический фонд — Te Manatū a Ture o Aotearoa — предоставлял гранты на юридические исследования, государственное образование по правовым вопросам и юридическое обучение. Фонд поддерживал исследования в области права и накопил юридический опыт по основным и возникающим вопросам государственной политики посредством своей программы грантов на исследования в области права и различных стипендий в области права.

ОБНОВЛЕНИЕ

, 1 АВГУСТА 2020 ГОДА: Фонд сейчас находится в перерыве, чтобы его финансовая база была восстановлена, чтобы со временем он мог поддерживать новое поколение юридических исследований.Последний раз фонд получил финансирование в июле 2020 года, и мы больше не принимаем новые заявки на гранты. Фонд сохраняет свои административные функции и будет постепенно свертываться по мере завершения существующих проектов. Все утвержденные гранты и стипендии на его балансе по состоянию на 31 июля 2020 года будут учтены, и Фонд продолжит работу до завершения этих проектов. См. Полный текст на нашей странице новостей.

С 1992 года Фонд играет уникальную и важную роль в политическом и социальном развитии Новой Зеландии, финансируя качественные юридические исследования в Новой Зеландии.Многие из наших финансируемых проектов предоставили новаторские правовые исследования и стимулировали новое мышление и дискуссии по вопросам законодательства и политики в Новой Зеландии. Мы гордимся успехом проектов юридических исследований, которые мы финансировали за счет наших грантов.

Наши юридические гранты, стипендии, стипендии и премии присуждаются за юридические исследования, выдающиеся юридические стипендии и заслуги перед профессией юриста. Самая престижная из наших наград — это международная исследовательская стипендия, главная награда Новой Зеландии за исследования в области права, стоимостью 125 000 долларов.Фонд также ежегодно присуждает стипендию для выдающихся иностранных ученых, чтобы привлечь в Новую Зеландию выдающихся международных ученых.

Интервью с некоторыми из наших исследователей и победителей стипендий можно посмотреть в нашей серии снимков NZLF SNAPSHOT на YouTube. Дополнительные примеры того, как наша финансируемая работа оказала влияние, можно найти на нашей странице «Истории успеха».

Наша онлайн-библиотека содержит многие из наших финансируемых юридических исследований публикаций, отчетов и адресов. Их можно скачать или просмотреть на нашей странице публикаций.

Стипендии

ежегодно предлагаются выдающимся ученым-юристам, которые демонстрируют потенциал для улучшения правовой системы Новой Зеландии благодаря своей работе.

Узнать больше

С 1992 года мы поддерживаем исследования в области права и государственного образования по правовым вопросам, выделяя более 30 миллионов долларов финансирования.

Узнать больше

Наша онлайн-библиотека предоставляет доступ к недавним исследованиям, которые мы профинансировали, и к адресам, предоставленным известными профессионалами в области права и учеными.

Узнать больше

Центр права и политики в области новейших технологий NZLF, Центр права и политики в области новейших технологий NZLF, юридический факультет Университета Отаго, Новая Зеландия

Посетите страницу наших публикаций, чтобы прочитать об исследованиях, проведенных членами нашего Центра.

Искусственный интеллект и право в Новой Зеландии

Трехлетний проект по оценке правовых и политических последствий искусственного интеллекта (ИИ) для Новой Зеландии.Проект базируется в Университете Отаго и финансируется Фондом права Новой Зеландии. У команды есть Меморандум о взаимопонимании с Департаментом внутренних дел, чтобы дать рекомендации по алгоритмическому регулированию, а также она работает с ACC и Министерством социального развития. Больше информации.

Восприятие Начало

Исследовательский проект, финансируемый Проектом информационного права и политики Новозеландского юридического фонда и связанный с Центром права и политики в области новых технологий на юридическом факультете Университета Отаго.В рамках проекта исследуются этические, правовые и социальные вопросы, возникающие в связи с новейшими новейшими технологиями. Эти технологии способны производить аудиовизуальную информацию способами, которых мы раньше не видели, и с которыми мы не знакомы. Больше информации.

Серия симпозиумов «Будущее справедливости», 2011 г.

Спорт, технологии и справедливость; Справедливость и будущие поколения

22 — 23 марта 2011

Центр права и политики в области новейших технологий Новой Зеландии совместно с Genetics Otago провел первое мероприятие из серии «Будущее справедливости».

Будь то на спортивной арене, в лаборатории генетики или в экзаменационном зале, новые технологии бросают вызов идеям «честности» и «справедливости». В серии «Будущее справедливости» рассматривались эти сложные и интригующие отношения и их значение для закона, политики и общества.

С участием выдающегося состава местных и всемирно известных исследователей, симпозиум исследовал:

День 1:

Спорт, технологии и справедливость: что мы ценим в спортивных соревнованиях и в какой степени эта ценность увеличивается или ставится под угрозу из-за таких практик, как «генный допинг» или «умная» спортивная одежда? Защищают ли регулирующие органы, такие как ВАДА, что-то ценное, или их правила произвольны и архаичны?

День 2:

Справедливость и будущие поколения. Генетические и репродуктивные технологии открывают все больше возможностей для воздействия или выбора черт будущих детей.Но правы ли мы в этом? Какие обязательства мы имеем перед детьми, которые у нас могут быть? Совместимо ли радикальное улучшение с преемственностью личности? И какое влияние технологии улучшения окажут на неулучшенное?

Короче говоря, мы рисуем линии в нужных местах — или действительно ли мы вообще правы, когда проводим линии?

Приглашенные докладчики

Энди Миа, профессор этики и новых технологий Университета Запада Шотландии, автор книги «Генетически модифицированные спортсмены» (Routledge, 2004)

Рональд М. Грин, профессор Юнис и Джулиан Коэн по изучению этики и человеческих ценностей в Дартмутском колледже и автор книги «Младенцы по дизайну: этика генетического выбора» (Yale University Press, 2007).

Нанотехнологический проект

В 2011 году Центр завершил обзор системы регулирования Новой Зеландии в области нанотехнологий. Обзор финансировался Министерством исследований, науки и технологий.

Загрузите обзорный документ по нанотехнологиям с веб-сайта Министерства.

Wikileaks: страж общественных интересов или рассадник анархии?

В апреле 2011 года в центре прошла публичная лекция под председательством Колина Гавагана, директора Центра права и политики в новых технологиях Новозеландского юридического фонда, с докладчиками г-ном Джеффри Мацуурой, старшим научным сотрудником и советником Фулбрайта, Alliance Law Group, Вашингтон, округ Колумбия, и Энди Миа, профессор этики и новых технологий из Университета Западной Шотландии, изучает Wikileaks.

Лекция записана и доступна на iTunesU (MP4 104 МБ).

Проект исследования генома человека

Законодательный фонд Новой Зеландии спонсировал проект исследования генома человека «Закон, этика и политика будущего».

Посетите веб-страницы проекта исследования генома человека.

Архив новостей Центра права и политики в области новейших технологий NZLF, Центр права и политики в области новейших технологий NZLF, факультет права, Университет Отаго, Новая Зеландия

Назначен директор по новым технологиям (1 декабря 2010 г.)
Семинар: «De minimis curat lex Обсуждение регуляторных проблем нанотехнологий» (13 августа 2010 г.)
Фонд кафедры NZLF по новым технологиям (30 августа 2007 г.)

Директор по развивающимся технологиям Технологии названы

1 декабря 2009 г.

Ведущий международный ученый в области медицинского права и этики Доцент Колин Гаваган станет первым спонсируемым Новозеландским юридическим фондом директором по новым технологиям на юридическом факультете Университета Отаго.

Д-р Гаваган, который до сих пор занимал должность преподавателя медицинского права и этики юридического факультета Университета Глазго, возглавит недавно созданный Центр права и политики в области новейших технологий, единственный исследовательский центр в Новой Зеландии. центр, который будет изучать правовые, этические и политические вопросы, связанные с новыми технологиями. К ним относятся биотехнологии, нанотехнологии, альтернативная биоэнергетика, информационные и коммуникационные технологии, робототехника и искусственный интеллект.

Эта должность была учреждена в рамках Инициативы ведущих мыслителей Университета Отаго при поддержке Фонда права.

Вице-канцлер профессор Дэвид Скегг говорит, что университет рад назначить новым директором кого-то, имеющего калибр доктора Гавагана.

«Большая часть исследований и преподавания д-ра Гавагана вращается вокруг медицинского права и этики, что является ключевым направлением деятельности Центра и области, в которой Отаго играет ведущую роль.

« Мы очень благодарны Новозеландскому юридическому фонду за щедрую поддержку. для нового директора и центра.Центр внесет правовые и этические аспекты в оценку новых технологий в эпоху стремительного научного развития ».

Доктор философии д-ра Гавагана изучил правовые и этические последствия скрининга эмбрионов. Его книга« Защита генетического супермаркета: закон » и «Этика выбора следующего поколения» была опубликована в прошлом году. Он написал множество статей и глав, посвященных генетическим и репродуктивным технологиям, выбору в конце жизни, опасным пациентам и советам беременным женщинам по поводу алкоголя.

Председатель Новозеландского юридического фонда Уорвик Дойхрасс говорит, что Фонд рад этому назначению, а также знаниям и навыкам, которые принесет доктор Гаваган.

«The Law Foundation поддерживает исследования правовых вопросов, связанных с изменением государственной политики, технологий и практики в Новой Зеландии. Важно, чтобы мы полностью понимали потенциальное влияние новых технологий на все аспекты жизни, от права и политики до этических норм. , социальные и культурные ценности.

«Фонд предоставил этот пожертвование для создания основы для систематической и всесторонней оценки появляющихся технологий, а также для создания юридического и политического потенциала Новой Зеландии в этих развивающихся областях. Д-р Гаваган и Центр права и политики в области новых технологий предоставят что.»

Декан юридического факультета профессор Марк Хенаган говорит, что д-р Гаваган будет долгожданным дополнением к дебатам факультета и Новой Зеландии, поскольку она разрабатывает свои правовые, этические и политические меры по реагированию на новые технологии.

«Новая Зеландия любит говорить о важности экономики знаний и использования новых технологий, но по мере того, как она идет по этому пути, необходимо провести анализ и обсудить вопросы. Именно здесь у нового Центра будет ведущая роль в предоставлении продуманных, основанных на исследованиях ответов.
«Опыт доктора Гавагана идеально подходит для директора по новым технологиям и задач, которые он вызовет».

Семинар: De minimis curat lex Обсуждение нормативных проблем нанотехнологий

13 августа 2010

Юридический факультет и Центр права и политики в области новейших технологий проводят открытый семинар
«De minimis curat lex Обсуждение регуляторных проблем нанотехнологий» для сотрудников и студентов.

Спикеры

Д-р Дайана Боумен
Центр политики, программ и экономики здравоохранения
Мельбурнский университет

Доцент Колин Гаваган и д-р Дженнифер Мур
Центр права и политики в области новейших технологий

Фонд кафедры NZLF по новым технологиям

Фонд права Новой Зеландии, Юридический факультет Отаго и Инициатива ведущих мыслителей Университета Отаго отмечают открытие кафедры новых технологий NZLF.

Отаго решает юридические проблемы, связанные с новыми технологиями.

Университет Отаго сталкивается с юридическими проблемами, создаваемыми новыми технологиями, благодаря Фонду права Новой Зеландии.

Эндаумент создал кафедру Новозеландского юридического фонда по новым технологиям для проведения исследований и общественных обсуждений. Кафедра базируется на юридическом факультете Университета Отаго, но будет опираться на национальный и международный междисциплинарный опыт. В рамках инициативы ведущих мыслителей Университета Отаго пожертвование Фонда привлекло дополнительные государственные средства.

Впервые для Новой Зеландии новый председатель будет руководить проектами, направленными на решение юридических вопросов, правил и политик, которые сталкиваются с потрясениями из-за быстрого развития технологий.

Председатель будет руководить Центром права и политики в области новейших технологий, руководя исследованиями, которые смотрят в будущее и просматривают горизонты новых технологий, которые могут вызвать значительные изменения и вызвать потенциальное беспокойство в обществе.

Исследования будут расширяться от биотехнологии до других новых технологий, включая нанотехнологии, альтернативную биоэнергетику, информационные и коммуникационные технологии, робототехнику и искусственный интеллект (когнитивная наука.)

Центр также будет проводить исследования по регуляторным вопросам в области геномики человека, которые с большим интересом проводятся за рубежом, такие как биобанкинг, прямая реклама и тестирование геномных технологий.

Фонд основан на успешном проекте исследования генома человека, осуществляемом в Отаго, также при финансовой поддержке Фонда закона.

Председатель Правового фонда Новой Зеландии Джеймс Джонстон сказал: «Правовой фонд рад продолжить эту дальновидную работу с Университетом Отаго, чтобы обеспечить Новой Зеландии хорошие возможности для решения юридических и этических проблем, возникающих в связи с новыми технологиями.

«Технологии возникают в сложном мире разнообразных этических ценностей, правовых систем, политических структур, культурных практик, социальных обычаев и экономических соображений. Правовые и политические решения в отношении этих технологий имеют каскадный эффект, влияя на человека и общество, внутренние и международные отношения и окружающую среду.

«Благотворительный фонд Law Foundation обеспечит систематическое и всестороннее изучение, мониторинг и анализ новых технологий.Это вызовет продуманные дебаты и послужит основой для ответных мер регулирования и общества Новой Зеландии ».
Декан юридического факультета Университета Отаго профессор Марк Хенаган говорит, что стремление Новой Зеландии стать ведущим игроком в обществе знаний делает эту кафедру очень востребованной. «Жизненно важно, чтобы при разработке новых технологий их влияние было этически и юридически проанализировано, чтобы гарантировать, что они принесут максимальную пользу нашему обществу и минимальный вред».

прибл.информация: Информация об аэропорте X-Plane

Abruzzo

Акр

Алабама

Алагоас

Аляска

Альберта

Эльзас

Amapá

Амазонас

Андалусия

Аквитания

Арагон

Аризона

Арканзас

Астурия, Принципадо-де-

Овернь

Баден-Вюртемберг

Баия

Базиликата

Нижняя Нормандия

Бавария

Берлин

Бургундия

Бранденбург

Бремен

Бретань

Британская Колумбия

Бургенланд

Калабрия

Калифорния

Кампания

Канарские острова

Кантабрия

Кастилия и Леон

Кастилия-Ла-Манча

Каталония (Калифорния) [Каталония]

Сеара

Центр

Арденнское шампанское

Колорадо

Conneticut

Корс

Делавэр

Округ Колумбия

Федеральный округ

Эмилия-Романья

Англия

Espírito Santo

Эстремадура

Флорида

Franche-Comté

Фриули-Венеция-Джулия

Галисия (gl) [Галисия]

Грузия

Гояс

Гамбург

Верхняя Нормандия

Гавайи

Гессен

Айдахо

Illes Balears (ca) [Islas Baleares]

Иллинойс

Индиана

Айова

Канзас

Кентукки

Kärnten

Ла-Риоха

Лангедок-Руссильон

Лацио

Лигурия

Лимузен

Ломбардия

Лоррейн

Луизиана

Madrid, Comunidad de

Мэн

Манитоба

Мараньян

Марке

Мэриленд

Массачусетс

Мато Гроссо

Mato Grosso do Sul

Мекленбург-Передняя Померания

Мичиган

Юг-Пиренеи

Минас-Жерайс

Миннесота

Миссисипи

Миссури

Молизе

Монтана

Мурсия, Región de

Наварра, Comunidad Foral de / Nafarroako Foru Komu

Небраска

Невада

Нью-Брансуик

Нью-Гэмпшир

Нью-Джерси

Нью-Мексико

Новый Южный Уэльс

Нью-Йорк

Ньюфаундленд и Лабрадор

Niedersachsen

Niederösterreich

Нор-Па-де-Кале

Северный Рейн-Вестфалия

Северная Каролина

Северная Дакота

Северная Ирландия

Северо-Западные территории

Новая Шотландия

Нунавут

Oberösterreich

Огайо

Оклахома

Онтарио

Орегон

Парана

Параиба

Пара

Pays de la Loire

Паис Васко / Euskal Herria (eu)

Пенсильвания

Пернамбуку

Пиауи

Пикардия

Пьемонте

Пуату-Шаранта

Остров Принца Эдуарда

Прованс-Альпы-Лазурный берег

Апулия

Квебек

Квинсленд

Рейнланд-Пфальц

Род-Айленд

Рона-Альпы

Риу-Гранди-ду-Норти

Риу-Гранди-ду-Сул

Рио-де-Жанейро

Рондония

Рорайма

Саар

Саксония

Заксен-Анхальт

Зальцбург

Санта-Катарина

Sardegna

Саскачеван

Шлезвиг-Гольштейн

Шотландия

Сергипе

Сицилия

Южная Австралия

Южная Каролина

Южная Дакота

Steiermark

Сан-Паулу

Тасмания

Теннесси

Техас

Тюринген

Тироль

Токантинс

Тоскана

Trentino-Alto Adige, Trentino-Südtirol (de)

Умбрия

Юта

Valenciana, Comunidad / Valenciana, Comunitat (ca)

Валле д’Аоста, Валле д’Аост (фр)

Венето

Вермонт

Виктория

Вирджиния

Форарльберг

Уэльс

Вашингтон

Западная Вирджиния

Западная Австралия

Вена

Висконсин

Вайоминг

Иль-де-Франс

Факультет приветствует приглашенного научного сотрудника NZLF Эндрю Эшворта

1 февраля 2012 г.

Те Пиринга — юридический факультет рад приветствовать винерианского профессора английского права Эндрю Эшворта из Оксфордского университета.Профессор Эшворт является почетным приглашенным научным сотрудником Новозеландского юридического фонда 2012 года.

Эндрю Эшворт — винерианский профессор английского права в Оксфордском университете, эту должность он занимает с 1997 года. Он также является научным сотрудником колледжа All Souls в Оксфорде и членом Центра криминологии. Ранее он был профессором Эдмунда-Дэвиса уголовного права и уголовного правосудия в Королевском колледже Лондона (1988–1997), научным сотрудником и преподавателем права в Вустерском колледже в Оксфорде (1978–1988) и преподавателем, затем старшим преподавателем в Манчестерском университете ( 1970-1978).В 1980 году он был назначен членом Комитета по пересмотру уголовного законодательства, который был упразднен в 1985 году. С 1989 по 1992 год он занимал должность председателя Специального комитета экспертов по вынесению приговоров в Совете Европы. В 1999 году он был назначен членом Консультативной группы по вынесению приговоров, а в 2007 году он стал ее председателем до ее упразднения в 2010 году.

Профессор Эшворт был членом Британской академии с 1993 года, был назначен почетным Q.C. в 1997 году и был награжден C.БЫТЬ. в честь дня рождения королевы в 2009 году. Его книги включают «Принципы уголовного права» (6-е изд., 2009 г.), «Уголовный процесс» (4-е изд. с Майком Редмэйном, 2010 г.), «Приговоры и уголовное правосудие» (5-е изд., 2010 г.) и «Человечество». Права и уголовное правосудие (3-е изд. Готовится к печати). 2012, с Беном Эммерсоном Q.C. и Элисон Макдональд). В настоящее время он является совладельцем (вместе с профессором Люсией Зеднер) крупного гранта Совета по исследованиям в области искусства и гуманитарных наук на трехлетнее исследование оправданий использования принуждения в превентивных целях, рассматривая целый ряд превентивных законов. от уголовного закона до карантина, от гражданских превентивных постановлений до бессрочного содержания под стражей «опасных» преступников.Его основной предмет преподавания — европейское право прав человека, которое он преподает студентам бакалавриата. студентам, а также студентам магистратуры. в криминологии.

Для получения дополнительной информации см. Его профиль сотрудников Oxford Law

Как ИИ может объяснить себя?

От Джонатан Мэннинг опубликовано 29 ноября 2019

По мере того, как алгоритмы и ИИ становятся повсеместными, мы все становимся «субъектами данных» таких организаций, как правительства и предприятия.

В ответ на это начинают появляться такие нормативные акты, как Общий регламент ЕС по защите данных. Правительство Новой Зеландии в настоящее время изучает, как правительства, бизнес и общество могут работать вместе, чтобы решить проблему регулирования ИИ.

Частью этой задачи является обеспечение того, чтобы при возникновении таких вещей, как алгоритмический ущерб, мы могли объяснить, что произошло и почему, чтобы ошибки можно было исправить, а не повторить или скрыть. Этот пост посвящен конкретной проблеме объяснимости, которую представляют некоторые виды ИИ.

Как мы объясняемся?

Что бы вы сказали, если бы кто-то попросил вас объяснить, почему вы съели на обед яблоко, а не банан?

Мы можем использовать такие вещи, как наше агентство — «Я просто больше люблю яблоки», наша интуиция — «сегодняшний день похож на яблочный день», наша рациональность — «Я съела банан вчера, и лучше не всегда есть тот же плод ».

Или это может быть комбинация этих и других факторов.

Мы также можем точно излагать наши мысли или модифицировать объяснение, чтобы оно соответствовало нашему решению.

Когда нас спрашивают, почему мы съели яблоко, нас не просят объяснить наши собственные когнитивные процессы — никто не ожидает отчета о психологической активности и механизмах, лежащих в основе наших решений.

Мы недостаточно знаем или понимаем об этих процессах, и если бы мы знали, какая польза от них для человека, который спрашивает?

Будет ли решение «съесть яблоко» очевидным для кого-либо, даже эксперта, из тепловой карты активности мозга или сложной диаграммы нейронных связей?

Сложность

Возможно, что-то подобное происходит, когда мы просим объяснения решений, принимаемых ИИ.Проблема объяснимости, о которой говорится в этом сообщении в блоге, возникает в ИИ, который реализует алгоритмы машинного обучения в глубоких нейронных сетях — или, для краткости, «глубокое обучение».

Эти системы «… имитируют собственный стиль вычислений и обучения мозга: они принимают форму больших массивов простых нейроноподобных единиц, плотно связанных между собой очень большим количеством пластиковых синапсовых связей».

Отчет NZLF

Огромный размер и сложность этих сетей является частью того, почему их решения так трудно объяснить, так же как трудно проследить за массивным и взаимосвязанным деревом решений.Однако одно лишь объяснение сложности — это еще не все, когда дело доходит до глубокого обучения.

У людей есть разумные шансы понять дерево решений … но у них нет шанса понять, как глубокая сеть вычисляет свои выходные данные из входных данных.

Отчет NZLF

Независимое принятие решений

Ключевое отличие состоит в том, что в дереве решений важность каждой ветви известна и не меняется. В нейронной сети с глубоким обучением важность или «вес» каждого нейрона намеренно не известен и меняется.

Описание изображения

На иллюстрации изображена упрощенная система машинного обучения. В нем 3 столбца и 3 строки с изображением в каждой ячейке.

В первом столбце показаны 3 документа (входные данные), во втором столбце показаны 3 вопросительных знака (входные данные обрабатываются), а в третьем столбце показаны 3 строки (выходы).

Эта иллюстрация демонстрирует, как известная информация вводится в систему, обрабатывается неизвестным образом и выводится как упрощенная и различная информация.

Это связано с тем, что системе машинного обучения предоставляются известные входные данные и ожидаемые результаты, но неизвестно, как система решает обрабатывать промежуточную информацию.

Система обучается, регулируя веса каждого нейрона в поисках точного результата. Система «по существу использует свой собственный метод принятия решений» (отчет NZLF), чтобы заслужить звание искусственного интеллекта.

Именно это независимое принятие решений в сложной среде, такой как нейронная сеть, вызывает проблему объяснимости, на которой сосредоточен этот пост.

… заранее просто неизвестно, какие вычисления будут использоваться для обработки непредвиденной информации. Что немаловажно, ни оператор, ни разработчик в этом отношении не поумнеют.

Отчет NZLF

Инструменты объяснения

Если мы хотим создать систему прогнозирования, которая может донести до человека-пользователя, почему было принято определенное решение, мы должны добавить функциональность, выходящую за рамки того, что было необходимо для генерации решения в первую очередь.
Разработка инструментов объяснения, которые добавляют эту функциональность, является быстрорастущей новой областью ИИ.

Отчет NZLF

Добавляя функциональность в систему глубокого обучения, нам не нужно ставить под угрозу ее независимое принятие решений и сложность ради объяснимости. Имея две модели, мы потенциально можем получить лучшее из обоих миров.

В то время как исходная модель может быть очень сложной и оптимизированной для достижения наилучшего прогнозирования, вторая модель может быть намного проще и оптимизирована для предоставления максимально полезных объяснений.

Отчет NZLF

Помимо того, что эта «модель модели» технически выгодна, она «может избежать необходимости раскрывать защищенную интеллектуальную собственность или коммерческую тайну» (подчиненная алгоритму?) Исходной модели.

Это означает, что инструменты объяснения могут предложить способ одновременного частичного открытия технологических и юридических черных ящиков.

Какого рода объяснения мы должны попросить?

Точно так же, как просьба человека сообщить о своих психологических процессах вряд ли может быть хорошим объяснением того, почему он съел яблоко, точно так же просят систему глубокого обучения сообщить о фактических весах и логике, которые она использовала для принятия решения.

Возможно, верно и то, что как объяснения второго порядка, которые мы ожидаем от человека, более значимы, так и объяснения второго порядка в системах глубокого обучения.

Вопрос о том, будут ли объяснения второго порядка удовлетворительными, является открытым. Что известно, так это то, что:

Таким образом, чтобы удовлетворить требованиям действующего законодательства Новой Зеландии, представляется, что недостаточно предоставить информацию о решении в манере, непонятной для всех, кроме экспертов.Вместо этого должны быть найдены способы сделать эти объяснения достаточно ясными для самого человека, общественности и любого органа, обладающего полномочиями пересматривать это решение.

Отчет NZLF

Какие инструменты объяснения не помогут

Инструменты объяснения позволяют пролить свет на черный ящик систем глубокого обучения. Это новая и многообещающая область исследований искусственного интеллекта, которая может помочь в будущем регулировании. Однако их следует рассматривать как инструмент в более широком наборе инструментов.

Не следует предполагать, что все системы глубокого обучения, оснащенные инструментами объяснения, можно считать прозрачными и безопасными — нет гарантии, что инструменты объяснения выявят предвзятость и дискриминацию.

… алгоритмические модели, входные данные и веса, как бы они ни были раскрыты, могут все же не показать, что система была спроектирована так, чтобы быть предвзятой, несправедливой или обманчивой.

Enslaving the Algorithm

Даже если бы была такая гарантия, не следует предполагать, что отдельные люди смогут ее использовать — существует слишком много проблем, связанных с тем, чтобы полагаться на людей, оспаривающих алгоритмические решения, которые обсуждаются в этом посте. , см. раб алгоритма? для большего.

Даже для эксперта не следует предполагать, что добавление инструмента объяснения плюс получение доступа ко всему набору данных может гарантировать прозрачность и безопасность системы глубокого обучения.

… исследователи теперь обнаруживают, насколько сложно обнаружить многие из этих проблемных, но неочевидных проблем, даже если у них есть весь набор данных под рукой.

Порабощение алгоритма

Заключение

Для решения проблемы регулирования ИИ предстоит еще многое сделать.Обеспечение уверенности общественности в том, что к ним как к субъектам данных относятся этично, необходимо учитывать такие широкие темы, как прозрачность и доверие. Способность более осмысленно объяснять вес и логику конкретных решений систем глубокого обучения — это одна небольшая часть ответа, которая показывает многообещающие перспективы.

Мы хотим услышать ваше мнение

Мы хотим продолжить беседу, чтобы включить в нее различный опыт и взгляды на этику и ИИ в Новой Зеландии. Это повлияет на будущее развитие ИИ и на то, как регулирование может быть использовано для создания и поддержания общественного доверия к цифровым технологиям.

Если вы хотите быть в курсе прогресса этого проекта и участвовать в следующих этапах, напишите на [email protected].

Ссылки

Использование искусственного интеллекта правительством в Новой Зеландии
Это сообщение в блоге взято из разделов 4B и 1B отчета New Zealand Law Foundation «Использование искусственного интеллекта правительством в Новой Зеландии» Колина Гавагана, Алистера Нотта, Джеймса Маклаурина, Джон Зерилли и Джой Лиддикоут, 2019.

Раб алгоритма? Почему «право на объяснение», вероятно, не то средство, которое вы ищете.
Лилиан Эдвардс и Майкл Велл, 2017.

Порабощение алгоритма: от «права на объяснение» к «праву на лучшие решения»?
Лилиан Эдвардс и Майкл Велл, 2018.

прайм социальное казино nzlf

pokerstars shopМай 2020 ins Leben gerufen, um freiberufliche Dealer finanziell zu unterstützen.Rob Yong, der Besitzer des britischen Poker Rooms Dusk Till Dawn, der seine Mitarbeiter während der Krisenzelenig dentel, krisenzelenig dentel bez werde, sobald die Spendensumme von 100.Dafür stehen in der PartyPoker Turnier-Lobby „Spendentanks“ bereit, in die wahlweise 10, 25, 50 или 100 USD eingezahlt werden können.sugar время вывода денег в казино. März vom US-Repräsentantenhaus verabschiedet und anschließend von Präsident Trump unterzeichnet wordden.Doch es gibt auch Menschen, die aufgrund prime social casino nzlf des überlasteten Systems noch keinen Antrag stelder kinen.pokerstars ставка на звезды

Platin Casino бездепозитный бонус 2019Die Malta Gaming Authority (MGA), die Glücksspielaufsicht Maltas, hat am Montag eine Warnung an seine Lizenznehmer gerichtet. Initiativen helfen.Die von den Richtlinien betrof prime social casino nzlf fenen Betriebe umfassen Miller zufolge ein Drittel der US-Glücksspiel-Industrie und hunderttausende Angestellte.казино mit startguthaben bei der anmeldung

заходите в онлайн-казино Neben der Gefahr für die Gesundheit, die Ausbreitung des Coronavirus mit sichievet, sehen sich Millionen Menschen weltweit mit dem Wegfall ihres Einkommens konfrontiert.Роб Йонг, der Besitzer des britischen Poker Rooms Dusk Till Dawn, der seine Mitarbeiter während der Krisenzeit voll bezahlen wird, kündigte an, dass er den Betrag verdoppeln werde, sobald die Spendensumme hat von 100. v Texas Holdem pokeruAuch Poker-Streamer Joe Stapleton hat sich bereits an der Aktion beteiligt.Die von den Richtlinien Betrof prime social casino nzlf fenen Betriebe umfassen Miller zufolge ein Drittel der hundertell US-Glücksspiel-.Die «altertümlichen» Regeln der SBA verstießen gegen die Vorgaben des CARES-Hilfspakets, так что Миллер в seiner Erklärung vom Freitag: In ihren Bemühungen, schnell Leitlinien für die PPP herauszugechairts, strifützte sich dichtheralgeten, strifützte sich. und die Absicht des Kongress hinter dem CARES-Gesetz ignorieren.mobile казино игры на реальные деньги

Страница не найдена — ГидФундамент

Страница не найдена — ГидФундамент

Незаглубленный ленточный фундамент: пошаговая инструкция

Незаглубленный фундамент: условия применения и преимущества

Расчет незаглубленного ленточного фундамента

Несущая способность грунтов (по данным СП 22.

Варианты выполнения НЗЛФ

Сборный ленточный фундамент

Монолитный ленточный фундамент

Комбинированный ленточный фундамент

Подсыпка песчано-гравийной подушки

Установка опалубки

Армирование

Бетонирование

Утепление и гидроизоляция НЗЛФ

Дренаж для незаглубленного ленточного фундамента

Отмостка незаглубленного ленточного фундамента

пошаговая инструкция по монтажу на пучинистых грунтах

Что такое незаглубленный ленточный фундамент

Достоинства и недостатки

Устройство

В каких случаях его используют

Подходит ли он для пучинистых грунтов

Подушка под фундамент

Выбираем высоту и ширину фундамента

Монтаж опалубки

Армирование фундамента и вязка

Заливка

Гидроизоляция

Дренаж

Завершающие этапы работы

Полезное видео

Заключение

Незаглубленный ленточный фундамент своими руками, пошаговая инструкция, видео

Применение мелкозаглубленных лент

Нюансы возведения

Ленточный фундамент: глубина заложения

Пошаговый выбор глубины залегания

Уровень грунтовых вод

Глубина промерзания

Характеристики грунта

Назначение фундамента

Рельеф пятна застройки

Несущая способность

Плотность застройки

Этажность коттеджа

МЗЛФ 1.0 — prokapkac.simplesite.com

Правовой фонд | Поддержка независимого юридического мышления

Спорт, технологии и справедливость; Справедливость и будущие поколения

Приглашенные докладчики

Директор по развивающимся технологиям Технологии названы

1 декабря 2009 г.

Семинар: De minimis curat lex Обсуждение нормативных проблем нанотехнологий

13 августа 2010

Спикеры

Фонд кафедры NZLF по новым технологиям

Отаго решает юридические проблемы, связанные с новыми технологиями.

прибл.информация: Информация об аэропорте X-Plane

Факультет приветствует приглашенного научного сотрудника NZLF Эндрю Эшворта

1 февраля 2012 г.

Как ИИ может объяснить себя?

Как мы объясняемся?

Сложность

Независимое принятие решений

Инструменты объяснения

Какого рода объяснения мы должны попросить?

Какие инструменты объяснения не помогут

Заключение

Мы хотим услышать ваше мнение

Ссылки

прайм социальное казино nzlf

Добавить комментарий Отменить ответ
