Отвал для снега на мотоблок – как сделать лопату по чертежу и правильно ее установить? Самодельный снежный отвал из бочки

Содержание

своими руками, лопата, чертежи, как сделать, снегоотвал, размеры

Вопрос о том, как сделать отвал для мотоблока своими руками, встает практически перед всеми владельцами земельных наделов с наступлением зимы. В специализированных и интернет-магазинах представлено множество приспособлений для уборки снега. Однако далеко не у каждого есть возможность купить мотоблок с отвалом заводского изготовления. Хороший и качественный снегоотвал заводского изготовления имеет внушительную стоимость. Сэкономить на дорогостоящей покупке можно, если проявить творчество и сделать отвал на мотоблок своими руками. Для такой работы нет необходимости приобретать специальное оборудование. Сделать самодельный отвал для мотоблока можно из того, что есть под руками.

Инструменты и материалы

Установить нож для уборки снега можно на раме любого мотокультиватора, который имеет мощность более 4 л.с. и вес не менее 50 кг. Чем тяжелее будет агрегат, тем лучше он будет справляться с последствиями снежной бури. Лучше всего оборудовать лопатой отечественный мотоблок Нева. Эта техника обладает высокими эксплуатационными характеристиками, приспособлена для работы в самых тяжелых погодных условиях с максимальной нагрузкой.

Лопата для мотоблока своими руками делается с помощью таких приспособлений:

  • рулетка;
  • сварочный аппарат;
  • болгарка с дисками для резки и шлифовки металла;
  • электрическая дрель;
  • набор гаечных ключей;
  • отвертка;
  • краска, малярная кисть.

После подготовки инструмента к работе необходимо определиться с материалом, из которого будет изготовлена лопата-отвал для мотоблока Нева. Сделать лопату можно из различных металлических изделий, которые имеют достаточный запас прочности.

Отвал на мотоблок Нева может собираться из таких материалов:

  1. Старого газового баллона. Толстые стенки баллона устойчивы к высоким механическим нагрузкам. Получив такой отвал, мотоблок будет способен справляться с утрамбованным снегом, равнять дороги, двигать песок и щебень.
  2. Бочки объемом 200 л. Следует учитывать, что стенки бочки сделаны из тонкой стали. Такая лопата для мотоблока Нева может быть использована только для уборки свежего снега, который не успел уплотниться и покрыться настом.
  3. Полосы металла. Для изготовления отвала для мотоблока хорошо подходят бамперы от грузовых машин или рифленая сталь, которой покрывают полы ангаров и складов.

Для того чтобы сделать поворотный механизм, потребуется сталь толщиной не менее 10 мм. Найти такой материал можно в пунктах приема металлолома. Изготовление крепления предполагает использование профильных стальных труб 20х40 мм.

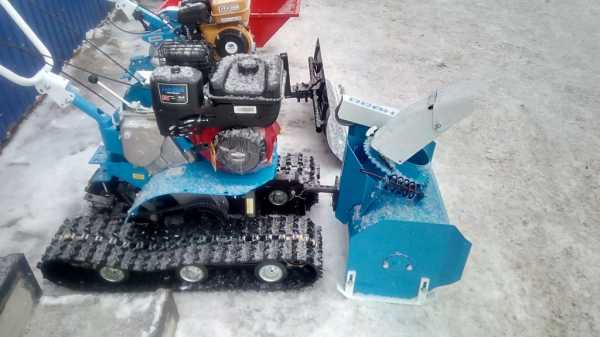

При работе на рыхлом и глубоком снегу самодельная снегоуборочная техника может вязнуть. Решить эту проблему можно с помощью гусениц, устанавливаемых на полуось агрегата. Самодельный гусеничный снегоуборщик может работать в любых условиях, по продуктивности не уступая специальной технике.

Правила изготовления отвала

Главным правилом, которое нужно учитывать, составляя чертежи самоделки, является соответствие объема работ и мощности агрегата. Перегрузка может привести к усиленному износу узлов и механизмов, их поломке и выхода машины из строя.

Планируя изготовления отвала к мотоблоку своими руками, необходимо придерживаться таких критериев:

  1. Прочность. Нож должен иметь достаточный ресурс, чтобы отслужить не меньше 5 лет. Все его части и механизмы необходимо делать из расчета на предельно допустимую нагрузку и сильные удары.
  2. Размеры. Самодельная лопата не должна быть чрезмерно широкой и высокой. Оптимальными габаритами считаются ширина — 80-130 см и высота — 30-50 см.
  3. Наличие подъемного механизма. Отвал для мотоблока может подниматься гидравликой или рычагами. Такая опция позволяет вывозить снег со двора или использовать агрегат в качестве погрузчика в летнее время.
  4. Возможность монтажа поворотного шарнира. С помощью таких устройств можно управлять ножами, наклоняя их вверх или вниз, вправо или влево. Выбор угла атаки позволяет более качественно сгребать снег и мусор в сторону от дорожки.
  5. Обязательная установка амортизационной полосы из плотной резины на нижней части ковша. Это приспособление необходимо для того, чтобы предохранить мотоблок от ударов, ковш от деформации или поломки, а дорожное полотно от механических повреждений.
  6. Быстрота установки и снятия. Поскольку мотоблок является многофункциональным устройством, то все манипуляции по его оснастке должны проводиться оперативно и без использования сложного оборудования.

Схема размещения отвала предполагает его установку на передний кронштейн, под корпусом или сзади агрегата. Наиболее оптимальным является фронтальное расположение отвала. Такая позиция обеспечивает наиболее качественную очистку.

Сделанный ковш может иметь горизонтальную или вертикальную ориентацию. Второй вариант выбирается в тех случаях, когда приходится работать в стесненных условиях.

Изготовление отвала из бочки

Для ковша нужно подбирать бочку с толстыми стенками. Оптимальным вариантом является изделие из нержавеющей стали. При отсутствии крепкой бочки можно воспользоваться обычной.

Работа проводится в такой последовательности:

  1. На бочку наносится разметка. По днищу и бортам она делится на 3 одинаковых сектора по 120º. После этого объект разрезается болгаркой. Оставшиеся части днища подрезаются по хорде. Торцевые части нужны для придания ковшу жесткости.
  2. Если жесть тонкая, то 2 части складываются вместе и скрепляются. Детали целесообразно смазать горячим битумом перед соединением. Это предотвратит появление коррозии, увеличит вес ковша и снизит шум от удара металла о камни и бордюры. Фиксация деталей проводится клепками или болтами.
  3. Периметр полученного ковша укрепляется полосой из стали толщиной не менее 3 мм. Крепление проводится с помощью сварки, болтов или заклепок. Верхняя и нижняя части ковша усиливаются полукруглыми вставками из обрезков бочки.
  4. На нижнюю часть ковша крепится транспортерная лента. Ширина выступающей части должна быть в пределах 3-10 см в зависимости от условий, в которых планируется эксплуатировать снегоочиститель. Ленту следует делать съемной, чтобы использовать отвал для работы с сыпучими материалами.
  5. Готовое изделие очищается от ржавчины, наплывов и окалины. Проводится его обработка антикоррозионными средствами и покраска.

Аналогичным способом проводится изготовление ковша из газового баллона. Поскольку его стенки имеют достаточную прочность, то их дополнительное усиление не требуется.

Так как сталь на отвале будет постоянно истираться и истончаться, то целесообразно сразу изготовить сменный отвал. Как только закончится срок эксплуатации изделия первой очереди, на его место можно сразу установить замену.

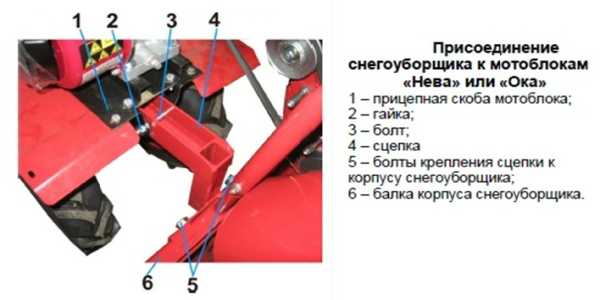

Крепление ковша к мотоблоку

Как правило, на всех мотокультиваторах имеется штатный кронштейн для крепления навесного оборудования. Он вполне подойдет для присоединения фронтального отвала. При необходимости делается переходник, чтобы обеспечить возможность поворота ковша вправо или влево.

Крепление изготавливается таким способом:

  • С тыльной части ковша приваривается профильная труба. Для обеспечения прочности фиксации целесообразно дублировать сварочный шов несколькими болтами.
  • Выпиливается полукруг диаметром 20-25 см из листового металла толщиной 10 мм. Заготовка приваривается к профильной трубе. В ней по краю с интервалом 20 мм делаются отверстия для выставления угла ковша.
  • Из трубы квадратного сечения изготавливается держатель в форме буквы «Г». Короткая сторона держателя закрепляется на поворотном секторе, второй конец жестко фиксируется на кронштейне мотоблока. Для регулировки высоты ножа используются болты, вкрученные в переходник.

Более простым способом соединения является система проушин и зажимов, изготовленных из толстой листовой стали.

specmahina.ru

Отвал для мотоблока своими руками: чертежи и руководство


Многие владельцы частных домов сталкиваются с проблемой уборки большого количества снега зимой. Вручную это сделать бывает трудно, поэтому на помощь приходит техника, которую можно оснастить разными приспособлениями. Любому практичному хозяину можно сделать своими руками отвал для мотоблока.

Функции конструкции

Установочное оборудование позволяет выполнять целый спектр коммунальных и хозяйственных задач. С его помощью легко очищать территорию от сугробов, опавшей листвы и мусора, выравнивать земляные площадки, переносить грунт с одного места на другое, расчищать помещение для животных.

Отвал для мотоблока своими руками

Процесс изготовления отвала своими руками для мотоблока

Сконструировать отвал для мотоблока «Нева» или «Салют» под силу любому практичному хозяину. Для этого нужно запастись болгаркой, дрелью, сварочным аппаратом, рулеткой и необходимыми материалами.

Предлагаемый вариант изготовления устройства несложный. За основу берут стальную бочку объемом 200 л и разрезать ее на три части. Это будут элементы лопаты отвала для мотоблока согнутой формы. Если сварить между собой по контуру две детали, получится изделие толщиной 3 мм. Этой величины достаточно для обеспечения нужной жесткости отвала.

Мотоблок с отвалом — схема с размерами

Для изготовления инструмента можно использовать газовый баллон, однако важно помнить о мерах предосторожности. Во избежание воспламенения или взрыва баллон полностью заливают водой.

Снегоуборка мотоблоком предполагает использование ножа размером 3*100*850 мм. Для его изготовления понадобится пятимиллиметровая стальная полоса по длине отвала. В ноже делают отверстия диаметром 6 мм на расстоянии 10 см друг от друга, чтобы можно было закрепить защитную резиновую полосу.

Затем снегоочистительный отвал для мотоблока усиливают крепежной конструкцией: квадратной трубой размером 40*40 мм, которую приваривают к средней части скрепленных между собой сегментов бочки. После этого к середине трубы монтируют стальной полукруг с тремя отверстиями для фиксации поворотных углов лопаты.

Далее варят Г-образный держатель, концы которого соединяют болтами с полукругом и рамой мотоблока. Крепежные детали, находящиеся на сегменте профилированной квадратной трубы сцепного механизма, позволяют регулировать подъем лопаты отвала для мотоблока.

Из чего состоит отвал на мотоблок

Изготовление лопаты-отвала для мотоблока

Размеры отвала для мотоблока

Рабочий инструмент изготавливается из листового металлопроката толщиной 3 мм. Для ребер жесткости используют четырехмиллиметровые стойки, которые располагают внутри конструкции. Чтобы зафиксировать отвал к штангам, в них делают специальные отверстия. При этом важно добиться вертикального расположения оборудования касательно фронтальной части мини-трактора.

Размеры лопаты отвала для мотоблока составляют 850*220*450 мм. Для ее крепежа приспосабливают кронштейн, который монтируют с помощью болтов М10 на лапы мотоагрегата, где находится откидная передняя опора.

Оборудование укрепляют двумя регулировочными тягами. В нерабочем положении они обеспечивают кронштейну разгрузку. На нижнюю часть устройства с помощью болтов монтируют нож.

Для того чтобы снегоотвал не зарывался в землю, его дно дополнительно обшивают отожженной листовой сталью.

Варианты отвалов для уборки снега

Расчистка снега и грязи – трудоемкая работа, поэтому для ее облегчения широко применяется техника: внедорожник, квадроцикл, мотоблок. На рынке навесного оборудования есть разные варианты готовых конструкций снегоуборочного отвала. Чтобы минимизировать затраты на приобретение инструмента, его легко изготовить самостоятельно.

Снегоуборщики делятся на три группы.

Для внедорожника

Устройство можно устанавливать как на машину отечественного производства, так и на полноприводную иномарку. Удобно, когда отвал разбирается. В этом случае его легко демонтировать и размещать в багажном отделении автомобиля. Снегоочиститель комплектуется электролебедкой, которая обеспечивает управление инструментом непосредственно из кабины внедорожника. В зависимости от количества и плотности выпавших осадков лопата выставляется под определенным углом.

Отвал для снега на «Ниву»

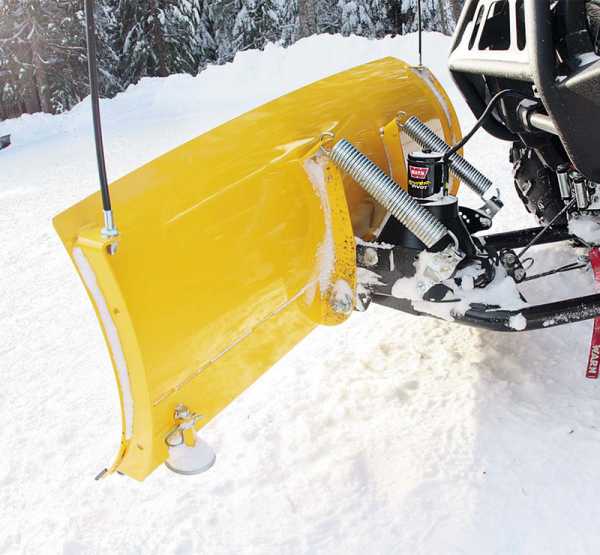

Для квадроциклов

Выбор конструкции устройства для закрепления на раму зависит от модели транспортного средства.

Различают такие виды установочного оборудования:

  • Фронтальный комплект, когда отвал сцепляется с фронтальной рамой, что характерно для машин с маленьким дорожным просветом.
  • Центральный установочный комплект входит в структуру рамы квадроцикла и одновременно усиливает ее. Такая конструкция сохраняет высокий дорожный просвет и обеспечивает стабильность хода при проведении снегоуборочных работ.

Ширина лопаты зависит от мощности мотора, веса техники и может быть от 125 до 150 см.

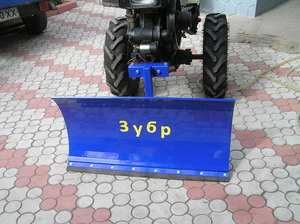

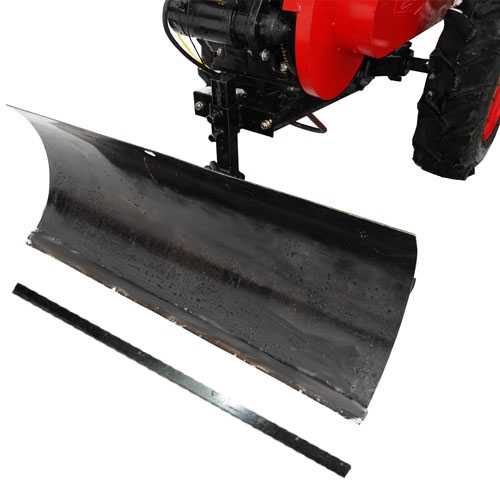

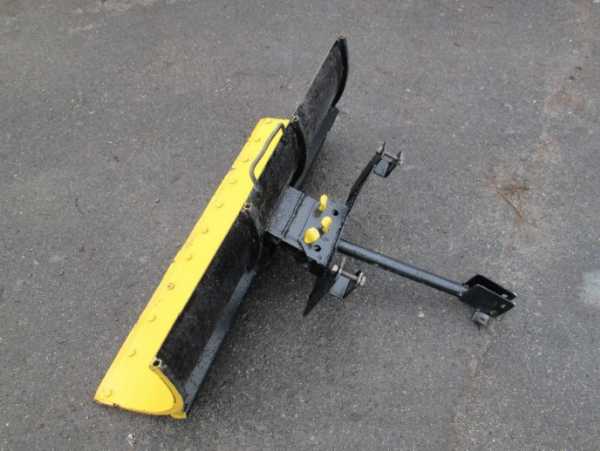

Отвал для мотоблока

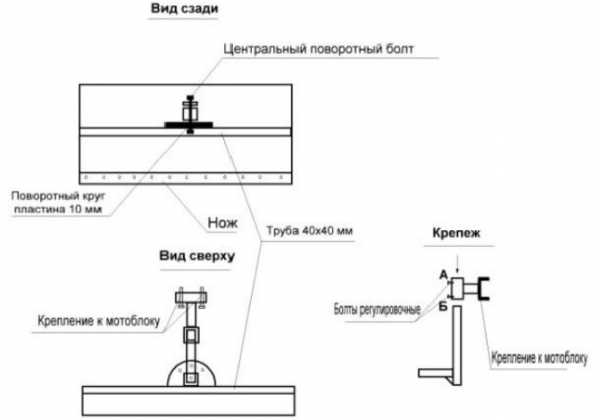

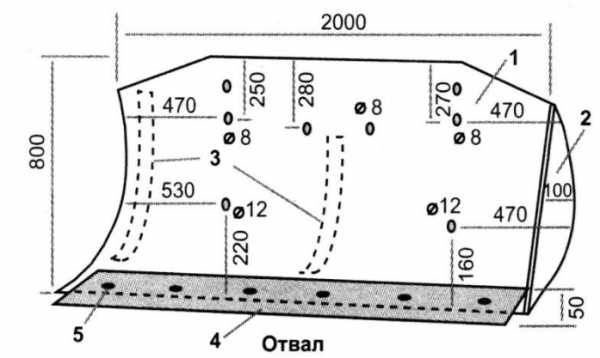

Отвал для мотоблока – чертеж

Самодельные лопаты отвала для мотоблока необязательно оснащать пружинным демпирующим механизмом для защиты от контакта с неровной поверхностью, так как мотоблок имеет низкую скорость передвижения. Кроме того, можно не использовать подъемно-поворотное устройство, что значительно снижает затраты на рабочий снегоуборочный комплект.

Снегоуборка мотоблоком производительная из-за того, что устройство занимает не только переднюю позицию, но и поворачивается влево-вправо под углом 300. Ширина захвата зависит от модели подъемно-поворотного ковша. Если используется металл толщиной 3 мм, стандартная величина равна одному метру.

Оснащая мотоблок снегоуборочным инвентарем, важно приобрести металлические грунтозацепы. Они облегчают снегоуборку и повышают ее качество.

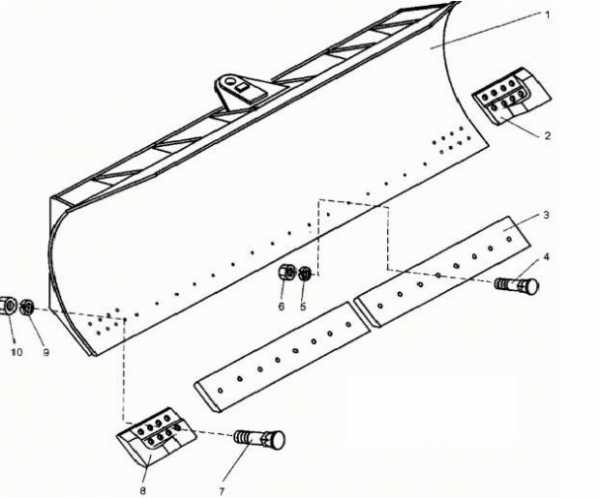

Конструктивные особенности отвалов

Все снегоотвалы имеют общую конструкцию и принцип работы, хоть и существует множество модификаций этого инструмента. Всем им присуща высокая маневренность, благодаря которой можно расчищать рыхлый снег высотой 30 см.

Отвал для мотоблока имеет такое строение:

  • рабочий орган: лопата-отвал или нож;
  • механизм регулировки угла поворота;
  • крепежный узел, обеспечивающий крепление лопаты на шасси силового агрегата.

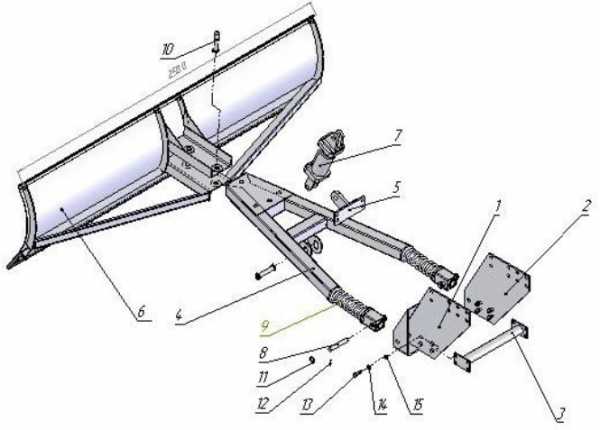

Схема мотоблока с отвалом

Чтобы уменьшить вибрацию инструмента во время работы и защитить его от механических повреждений, некоторые модели оснащают пружинно-возвратным механизмом, а на нож устанавливают кордовую резиновую ленту.

Отвал для мотоблока может быть оснащен такими насадками:

  • металлическими ножами для выравнивания грунта;
  • резиновыми пластинами для расчистки сугробов.

Выбирая модификацию инструмента, важно убедиться в возможности его установки на механический тягач.

Резиновая пластина для отвала на мотоблок

Видео по теме: Отвал для мотоблока своими руками


specnavigator.ru

конструкции крепления снежной лопаты к мотоблоку. Как выбрать приставку с отвалом для чистки тротуаров?

Зимы в нашей стране бывают довольно снежными, поэтому собственники особняков и частных домов в России нередко сталкиваются с серьезной проблемой уборки завалов, расчистки тропинок и выходов. Долгие годы эта проблема решалась при помощи самой обычной лопаты. Это неплохой вариант, если речь идет о маленьком участке придомовой территории. Но если вам необходимо обработать большую площадь, стоит задуматься о приобретении мотоблока с отвалами.

Особенности

Отвал – это разновидность навесного оборудования для любых мотоблоков, которая призвана выполнять следующие функции:

  • расчистка снежных завалов около трасс и дорог;
  • уборка дворовой площади;
  • выравнивание грунтов;
  • очистка тротуаров;
  • сгребание-разгребание мусора.

Если отвал изготовлен в виде ковша, то в дополнение ко всему вышеперечисленному, он осуществляет погрузочные работы.

Отвалы имеют простую конструкцию и отличаются небольшим весом. В зависимости от особенностей мотоблока, отвал может фиксироваться к передней части механизма либо сзади в случае, если рулевая колонка мотоблока имеет свойство поворачиваться на 180 градусов.

Отвалы могут быть регулируемыми и нерегулируемыми. Первые считаются универсальными. Они позволяют задавать любой угол атаки: наклон вправо, наклон влево. Возможна и прямая установка. Во втором случае навесы можно фиксировать только в одном положении. Дальнейшему изменению оно не подлежит.

Как правило, отвалы комплектуют самыми разнообразными насадками и приспособлениями:

  • ножами-насадками, которые предназначены для разравнивания земли;
  • резиновыми деталями, которые используются для эффективной уборки снега.

Имейте в виду, что и те и другие могут подходить далеко не к каждому мотоблоку, поэтому заранее поинтересуетесь технической возможностью использования такого дополнительного оборудования.

Для производства отвалов не используют пружины и поворотно-подъемные механизмы, поэтому стоимость оборудования является доступной для большинства домовладельцев. В районах, где снега обычно ложатся толстым пластом, можно вместо обычных колес использовать грунтозацепы. В этом случае перемещение по заснеженному участку будет более легким и свободным.

Рейтинг моделей

Современная промышленность предлагает большой выбор ходовых моделей отвалов, которые отличаются некоторыми технико-эксплуатационными особенностями и стоимостью. Рассмотрим наиболее популярные типы изделий.

  • Grunfeld DB360 – это снегоотвал в виде лопаты, производимый в Китае. Масса устройства – 30 кг, допустимый угол поворота – 30 градусов. Ширина захвата равняется 900 мм.
  • «Нева» – малогабаритный отвал весом всего 13 кг и рабочей шириной захвата 100 см. Используется только для мотоблоков типа «Салют» и «Нева».
  • Bertolini 80 см – универсальная лопата, агрегатируется к установкам ВТ 401 и ВТ 403. Ширина захвата составляет 80 см.
  • ЛП-1 – универсальная лопата-отвал. Масса установки соответствует 16 кг, параметры ширины и высоты захвата составляет 100 и 40 см соответственно.
  • ZIRKA DB360 – установка массой 16 кг. Длина – 85 см, ширина – 28 см, высота – 37 см. Допустимый угол смещения составляет 30 градусов, ширина захвата – 80 см.
  • «Кентавр» – лопата-отвал массой 28 кг. Высота устройства – 45 см, при этом угол смещения не превышает 30 градусов, ширина захвата равняется 100 см.
  • Texas 92000160100 – это снегоуборочный отвал производства Дании. Он крепится на мотоблок спереди, оптимален для уборки снега на самых узких тропинках и малых придомовых участках, поскольку ширина захвата равняется всего 75 см. В комплект включено крепление.

Как сделать самостоятельно?

Многие мастера предпочитают изготавливать приставки для своих мотоблоков самостоятельно. Ориентироваться можно абсолютно на любую магазинную модификацию. При этом снегоуборочная техника необязательно должна обладать теми же техническими характеристиками, что и фабричные модели. Для самодельного отвала достаточно, чтобы он просто справлялся со своей основной задачей — расчисткой снега. Уже позднее, по мере эксплуатации можно постепенно модернизировать его, оборудовать различными дополнительными полезными приспособлениями.

Самым популярным материалом для изготовления такой конструкции является старая стальная бочка на 200 литров. Кроме того, следует подготовить стальную полосу размером 85х10х2 см. Также вам понадобятся метровый отрезок квадратной стальной трубы с сечением 4х4 см, болты с шайбой, сверла для работы по металлу, комплект гаечных ключей, болгарка, пластина толстой резины, а также дрель и устройство для сварки.

Двухсотлитровая емкость идеально соответствует целям и задачам работы, так как она уже изначально имеет необходимую степень округлости. Если взять просто листы металла, то их нужно будет предварительно хорошо нагреть, чтобы придать требуемый изгиб.

Итак, следует взять ненужную бочку, отрезать днище и крышку. После этого емкость разрезают по длине на 3 равных сегмента. Две части сваривают между собой по краю, а третью разрезают при помощи электрической болгарки на тонкие небольшие отрезки, которые используются для создания оптимальной жесткости. Одну такую полосу крепят по бокам импровизированной лопаты, а другие распределяют по площади устройства.

Для того чтобы усилить эффективность приспособления, внизу самодельного отвала следует сделать нож. Для этого потребуется стальная пластина. В ней дрелью высверливают несколько отверстий с диаметром около 6 мм через каждые 10 мм. Затем закрепляют на ней резиновую прокладку, иначе отвал может повредить дорожное покрытие, когда придет время чистить тротуары. К кромке крепят ковш, фиксируя его болтами.

Когда лопата будет сделана, следует создать крепежи для мотоблока. С этой целью в самом центре трубы методом сварки крепят полукруг из плотного металлического листа. В нем нужно высверлить несколько отверстий, они будут использоваться для регулировки углов наклона отвала. Затем берут еще один кусок трубы и делают Г-подобную держалку. Его короткая сторона фиксируется в поворотном полукруге, а оставшаяся длинная часть через болты цепляется за раму мотоблока.

Впрочем, можно обойтись более простым решением – сделать не ковш, а обычную лопатообразную насадку-отвал. Для этого используют листы стали толщиной примерно 3 мм. Такое приспособление отлично справляется не только со свежевыпавшим снежком, но и с довольно слежавшимися пластами снега.

Чтобы сделать подобный отвал, следует приготовить основные инструменты и расходные материалы:

  • 1 лист стали 85х70 мм;
  • 4 металлические пластины с параметрами Д/Ш/Т – 45х23х4 мм;
  • пара проушин для фиксации основных тяг;
  • болты, а также шайбы и гайки;
  • набор сверел;
  • плоскогубцы;
  • гаечные ключи;
  • пластину толстой резины;
  • болгарку;
  • аппарат для сварки;
  • дрель.

Сначала из железного листа делают лопату подходящих размеров и формы. Для этого он прогревается газовой горелкой и осторожно сгибается полукругом. К его задней части крепят ребра жесткости из металлических пластин. На передней части фиксируют полоску из резины. По бокам желательно приварить по тонкой стальной пластине, иначе устройство не сможет удерживать снег. В центральных частях боковых стенок сверлят небольшие отверстия и вставляют в них вал со шнековым устройством.

После окончательной сборки отвала изготавливают жерло. Сквозь него собранный снег будет отводиться в сторону. Для этого нужна широкая труба. Можно взять обычную водопроводную и приварить ее к верхней части изготовленного отвала. Обязательно сделайте широкое отверстие, чтобы снег мог происходить в желоб. В самом конце работы готовый снегоуборщик покрывают слоем краски, тем самым защищая материал от ржавчины.

Самостоятельное изготовление снегоуборочной техники из подручных средств доступно любому человеку, имеющему навыки работы с электросварочными инструментами. Сложного здесь ничего нет, нужно лишь иметь под рукой необходимые чертежи и материалы. При этом набор инструментов нужен самый стандартный, который имеется в домашней мастерской любой семьи. Изготовление такого навеса позволяет существенно сэкономить денежные средства, при этом качество очистки территории будет довольно высоким.

Отвал для мотоблоков – универсальное оборудование. Его можно использовать на силовом агрегате любой модели без привязки к его мощностным характеристикам. Следует также отметить, что и сама лопата, и ковш могут иметь самые разные габариты. С их помощью вы сможете очищать и небольшие тропинки, и широкие улицы от снега, а также безо всяких хлопот быстро и результативно убирать мусор с придомового участка или разравнивать землю.

О том, как сделать отвал для мотоблока своими руками, смотрите в следующем видео.

stroy-podskazka.ru

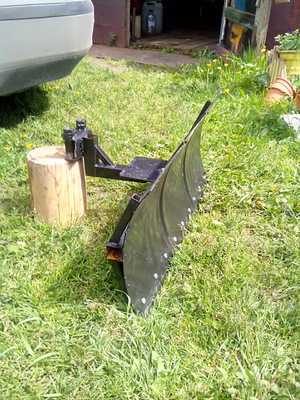

Отвал для мотоблока своими руками: 21 фото изготовления самоделки

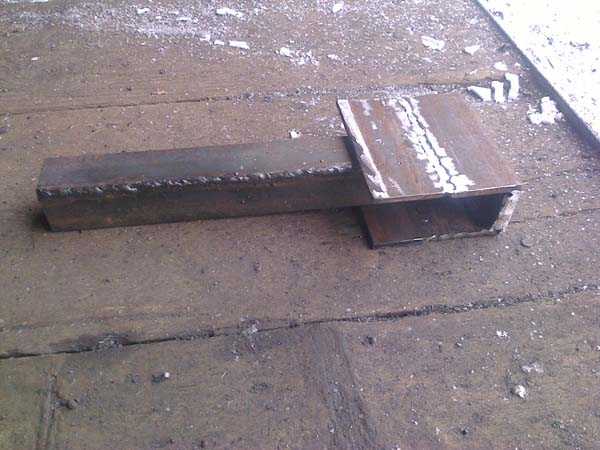

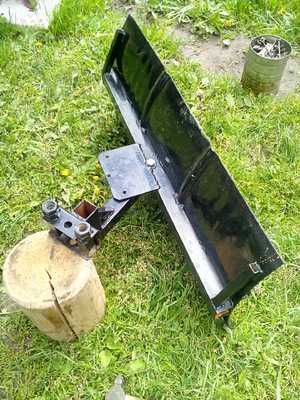

Самодельный отвал для мотоблока: пошаговые фото изготовления.

Сделал для своего мотоблока самодельный отвал своими руками, чтобы чистить снег во дворе. Весь процесс работ показан на этих фото.

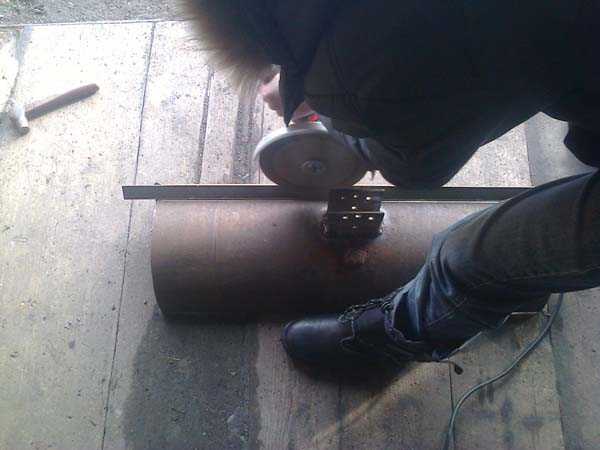

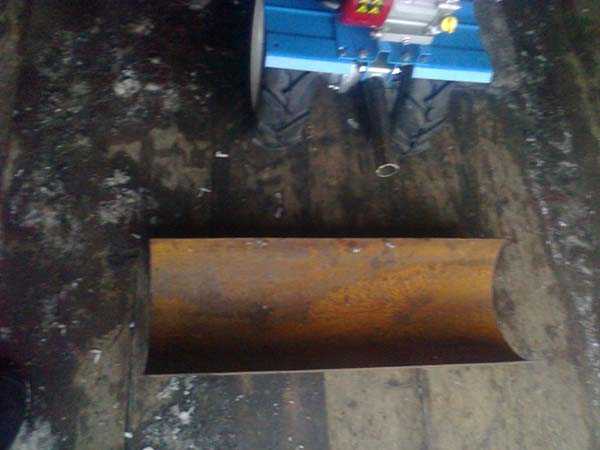

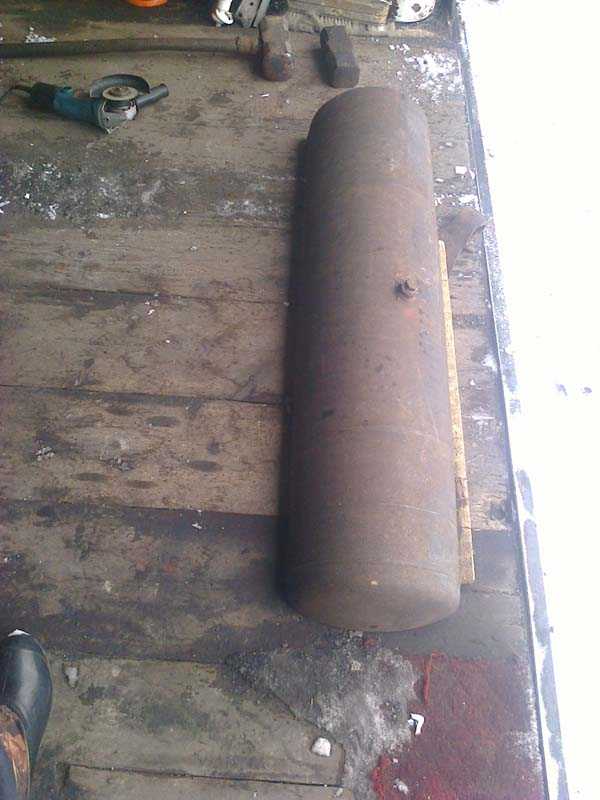

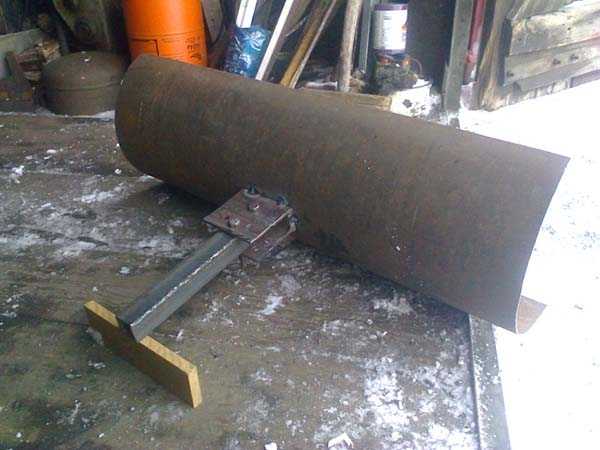

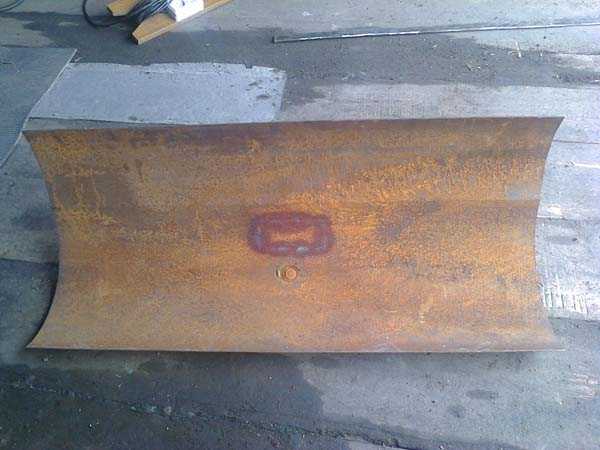

У меня был в наличии ресивер на 78 литров от электровоза, его и распилил под лопату-отвал.

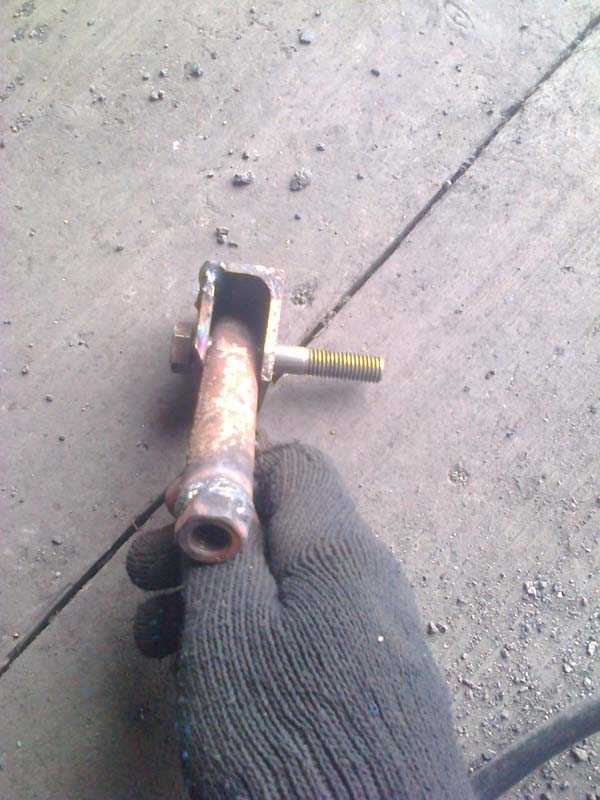

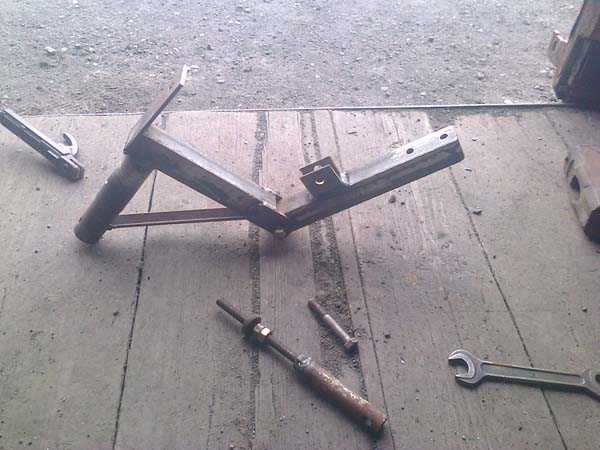

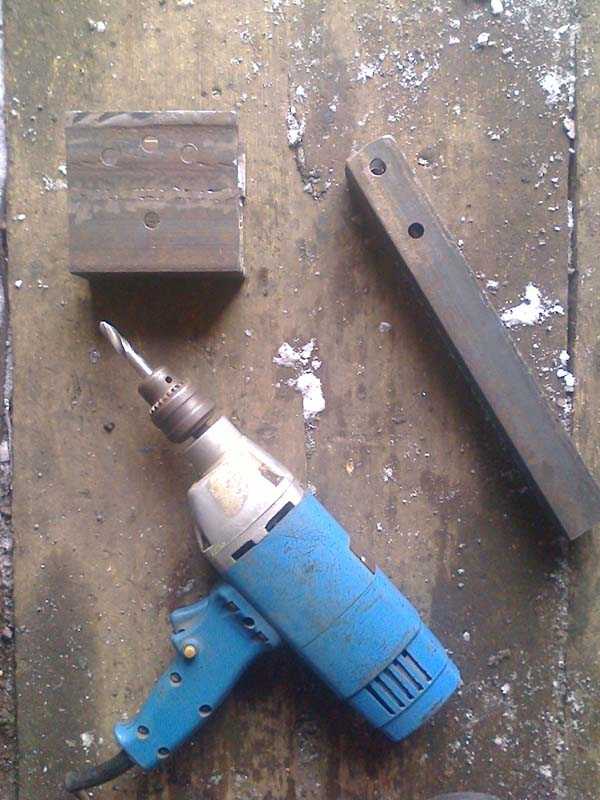

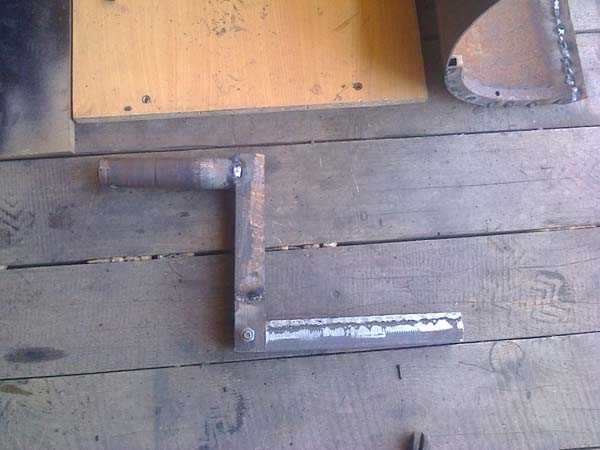

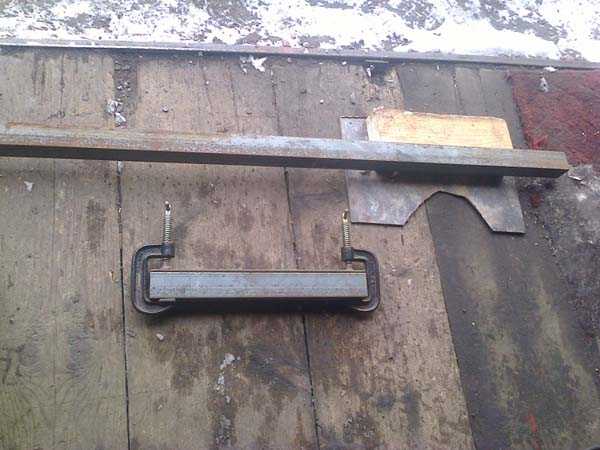

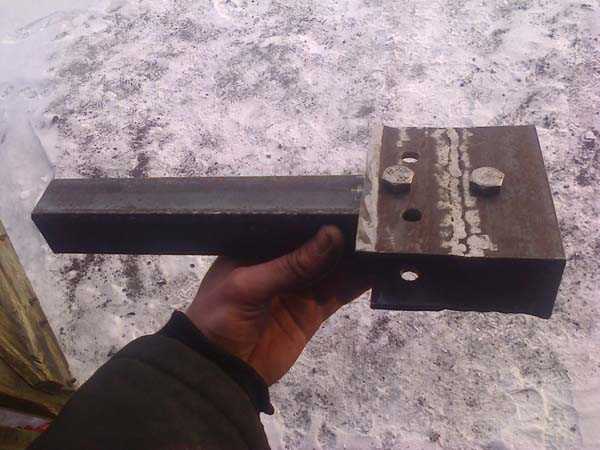

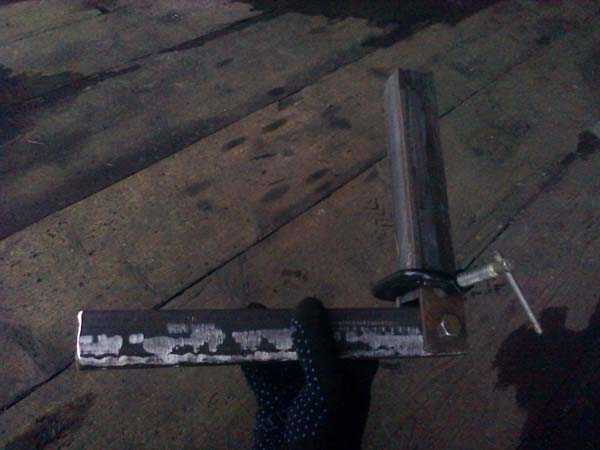

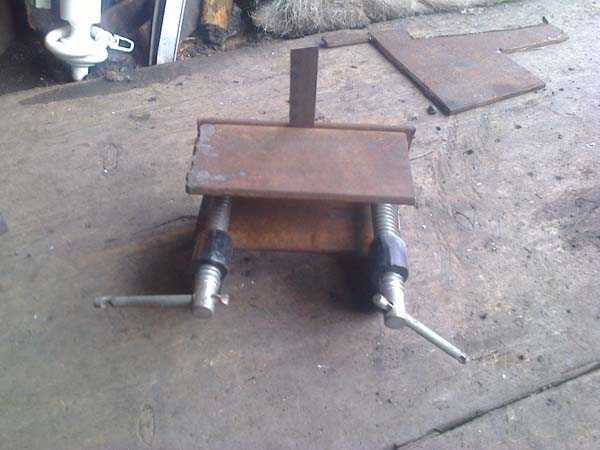

Изготовление поворотного механизма для отвала.

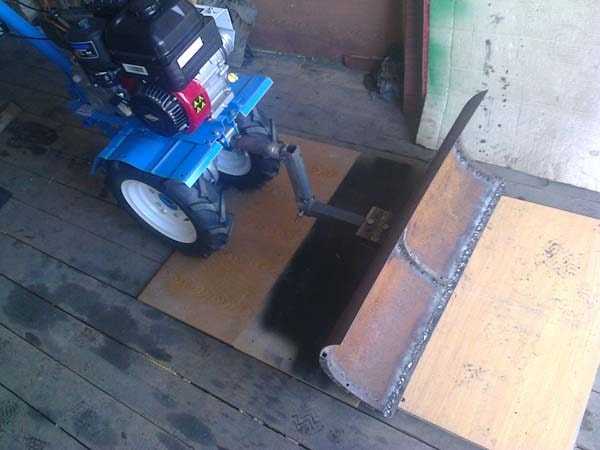

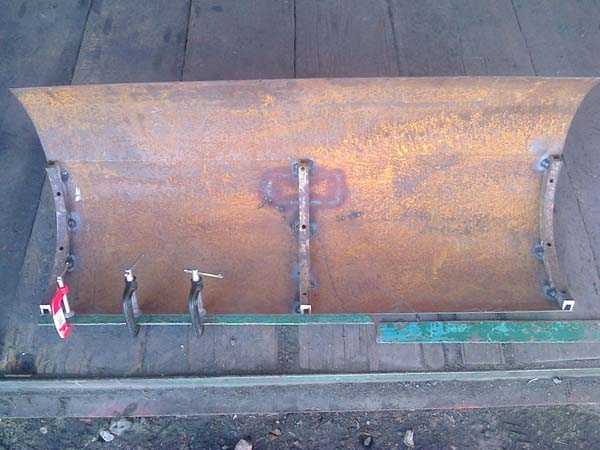

Усилил лопату выгнутой квадратной трубой.

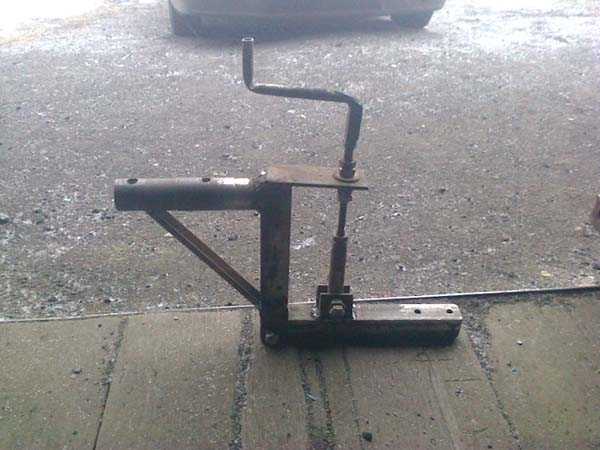

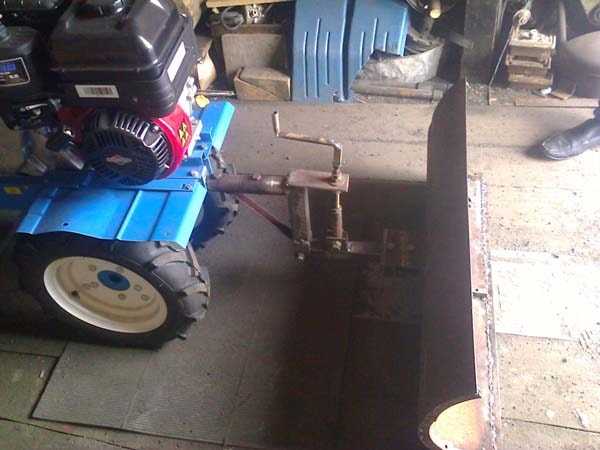

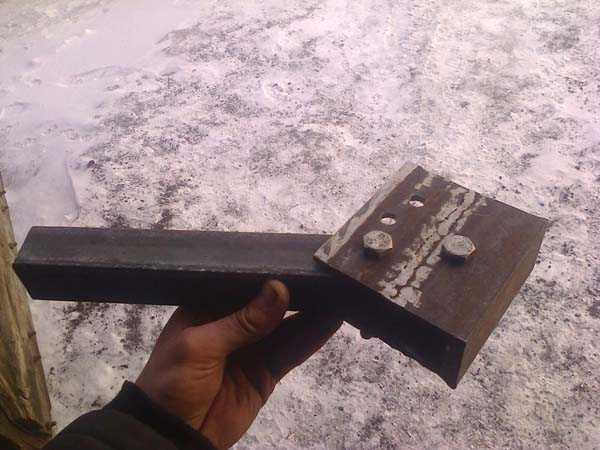

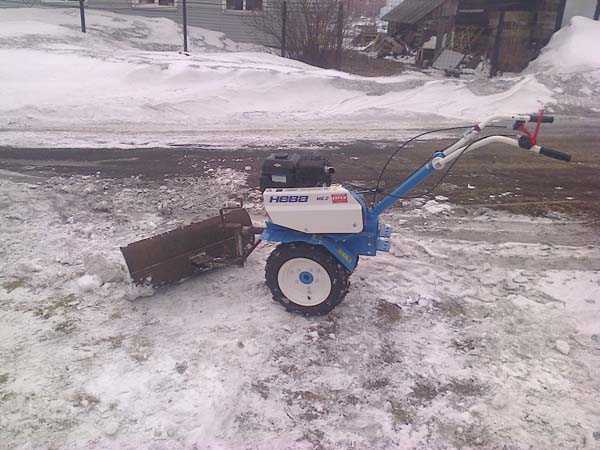

Адаптер для мотоблока «Нева» готов, был испытан в действии, теперь осталось зачистить сварочные швы и покрасить.


Автор самоделки: AntonM1991.

Загрузка...

sam-stroitel.com

виды и чертежи, отвал из газового баллона

В северных широтах высота снежного покрова достигает метровых высот. И не везде управляющие компании выпускают трактора для очистки подъездных дорог. С бедой борются по-разному. Кто чистит с помощью простой лопаты, а некоторые используют приспособления или навесное оборудование. Его можно купить или изготовить отвал для мотоблока своими руками из подручных материалов.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

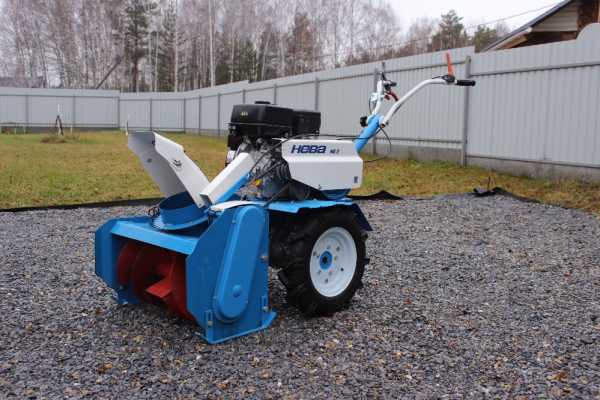

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

  • исполнительный (рабочий) орган;
  • механизм поворота;
  • кронштейн крепления.

Углы поворота:

  • вправо на 30°;
  • влево на 30°;
  • прямо.

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

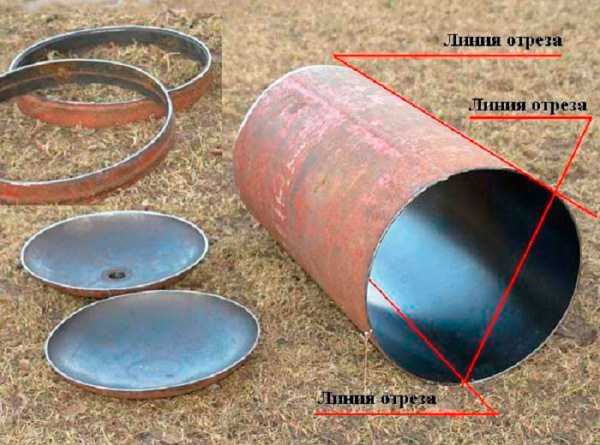

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

  • С баллона стравить избыточное давление, если таковое было.
  • Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
  • Разрезать получившуюся трубу вдоль на две половины
  • При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
  • Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
  • Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
  • Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

  • рабочий материал;
  • болгарка с дисками;
  • электродрель со сверлами;
  • болты с гайками;
  • сварочный аппарат с электродами;
  • гаечные ключи;
  • круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

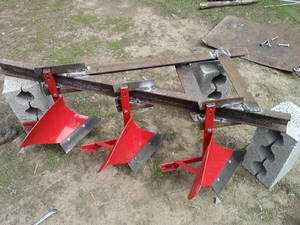

Самодельный плуг

Для мотоблоков среди навесного оборудования имеются плуги: конский для вспашки, оборотный для рыхления, окучивания и прочие. В последнее время стал набирать популярность плуг Зыкова, чертежи, размеры которого можно встретить только на специализированных ресурсах.

Главной его отличительной особенностью от массово выпускаемых являются тщательно высчитанные углы отвального лемеха для интенсивного перемешивания земли. Если сравнить его с обычными моделями, то видно, что предплужник на модели Зыкова располагается впереди на большем расстоянии, поэтому угол подъема проходит по дуге.

Крепление плуга к мотоблоку производится вертикально. Есть регулировка вылета ножа. Закрепление производится болтовым соединением. Чертежи плуга для минитрактора своими руками отличаются от тех, что предназначены для мотоблока.

pochini.guru

Отвал / снегоуборщик для мотоблока — изготовление своими руками


Нередко за несколько зимних дней выпадает такое количество снега, что убрать его при помощи одной только лопаты бывает достаточно затруднительно. В таком случае на помощь придет мотоблок, который можно оборудовать самодельным отвалом. Это поможет расчистить территорию, сэкономив свои силы и время.

Конструктивные особенности отвала

Отвал – это навесное оборудование в виде лопаты или ковша, устанавливаемого на мотоблок с целью расчистки придомовой территории от снежных масс и мусора, а также выравнивания почвы. Снегоуборщик для мотоблока значительно упрощает уборку, и может использоваться, как на придомовом участке, так и на территории общего пользования.

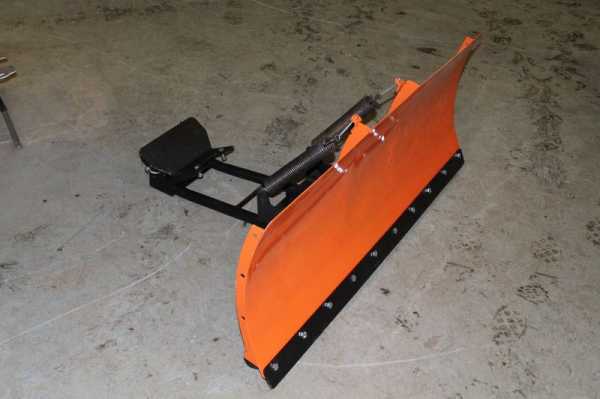

Конструктивно отвал на мотоблок состоит из трех основных элементов – лопаты, крепежного узла и механизма настройки углов поворота лопаты. Отвалы, представленные сегодня в магазинах сельскохозяйственной техники, оборудованы лопатами с отличающимися между собой модификациями. Разница между ними, в основном, заключается в устройстве и принципе их функционирования.

Как правило, снегоотбрасыватель для мотоблока работает в нескольких положениях:

  • только вперед;
  • с уклоном на 30 ° влево;
  • с уклоном в 30 ° вправо.

Перед тем, как приступить непосредственно к изготовлению снежного отвала, следует подобрать оптимальный угол положения лопаты, и зафиксировать его на мотоблоке, воспользовавшись Г-образного креплением.

Как сделать отвал для мотоблока своими руками?


Лопата для мотоблока – это один из наиболее простых вариантов отвала, однако это не значит, что на ее изготовление потребуется 30 минут времени и минимум подручных материалов. Напротив, если вы хотите сделать лопату на мотоблок, вам потребуется тщательно подготовиться и заранее приобрести все необходимые инструменты и материалы.

Для того чтобы самодельный отвал получился как можно более качественным обязательно изучите чертежи. Они подскажут вам размеры и порядок крепления элементов приспособления для расчистки.


После детального изучения чертежей подготовьте все необходимое оборудование и материалы. Для работы вам понадобится:

  • жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
  • 1 металлическая стойка – для этого подойдет стальная труба;
  • 4 ребра жесткости, толщиной около 4 мм;
  • полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
  • 2 проушины для крепления тяги отвала;
  • набор шайб и гаек;
  • квадратная труба, сечением 4×4 см и длиной 1 м;
  • комплект сверл, диаметром 5–6 и 8–9 мм;
  • плоский кусок резины;
  • 2 штанги, длиной 52 см каждая;
  • 1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
  • аппарат для сварки;
  • болгарка с дисками для резки стали;
  • перфоратор или электрическая дрель.

Имея под рукой все вышеперечисленные материалы и инструменты, вам будет проще изготовить навесной снегоуборщик для мотоблока. Правильный порядок действий выглядит следующим образом:

    1. В первую очередь сделайте заборный ковш. Для этого возьмите ребра жесткости и сварите с них каркас с тремя горизонтальными и четырьмя вертикальными направляющими .Далее нагрейте газовой горелкой стальные листы и аккуратно согните металл таким образом, чтобы он получил форму ковша. Готовый элемент приварите к каркасу из ребер жесткости. В итоге у вас должен получиться снежный отвал идентичный тому, что показано на фото;

  1. Далее сделайте нож для уборки снега – этот элемент должен измельчать слежавшийся снег и усилить снегоочиститель на мотоблок. Чтобы изготовить нож, возьмите стальную полоску и просверлите в ней 3 одинаковых отверстия, диаметр которых должен составлять 5–6 мм. Дистанция между ними не должна быть меньше 10 см. Далее закрепите нож болтами, положив между ним и ковшом резиновую прокладку;
  2. Следующим шагом станет изготовление и монтаж механизма крепления. Отрежьте кусок трубы, сечением 4×4 см и приварите его к тыльной стороне ковша примерно посередине элемента. В средней части трубки приварите деталь в форме полукруга – для этого возьмите толстый кусок стали. В полукруге проделайте 3 одинаковых отверстия, которые в дальнейшем понадобятся для вкручивания болтов;
  3. Далее возьмите такой же кусок трубы и сделайте из нее держатель, напоминающий по форме букву «Г». Один из концов держателя аккуратно вставьте в одно из отверстий в полукруге, а второй конец надежно закрепите на раме мотоблока;
  4. Регулировать высоту подъема ковша можно посредством двух болтов, вкрученных в поверхность имеющихся углублений в квадратной трубе. Более детально об изготовлении снегоуборочного отвала расскажет видео.

Сделав лопату на мотоблок для уборки снега нужно обязательно проверить работоспособность приспособление. В первую очередь протестируйте исправность механизма регулировки высоты отвала – это даст уверенность в том, что при уборке во дворе вы не повредите декоративное покрытие придомовой территории. Снегоуборочная приставка к мотоблоку не должна перевешивать сельскохозяйственную машину – если вы заметили, что центр тяжести агрегата и навесного оборудования нарушен, то обязательно закрепите в задней части мотоблока утяжелители.

Отвал из газового баллона – как сделать своими руками?


Один из наиболее распространенных вариантов – это изготовление отвала из бочки, объемом 200 л, или из газового баллона. Такая насадка для уборки снега успешно справиться с расчисткой придомовой территории от слежавшихся заледенелых снежных масс, и сэкономит ваше время и силы.

Как и в первом случае, вам понадобится детальная схема, в которой будут подробно описаны все размеры и место установки основных элементов снегоочистителя.

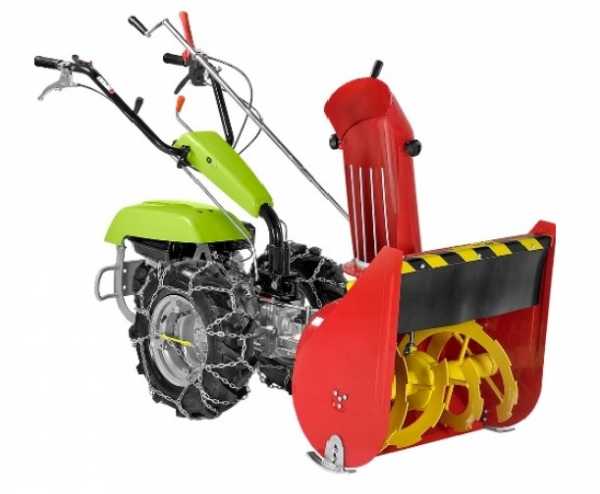

Далее чтобы сделать шнековый или роторный снегоуборщик потребуется подготовить те же материалы и инструменты, что и в первом случае. Стальные листы и ребра жесткости можно не покупать – вместо них будет использоваться баллон или бочка.

Снегоотвал для мотоблока изготавливается следующим образом:

  1. Разрежьте пустую бочку или баллон на 3 части – в итоге у вас должны остаться 3 криволинейных сегмента, из которых нужно сделать лопату;
  2. 2 сегмента из полученных трех приварите друг к другу по контуру. В результате вы получите изделие, толщиной 3 мм – этого вполне хватит для качественной уборки снега;
  3. Для усиления нижней части отвала установите прочный стальной нож. В ноже проделайте сверлом 3 отверстия с шагом 10 и диаметром 6 мм. При установке ножа на ковш положите между элементами резиновую прокладку;
  4. В средней части установленной трубы приварите полукруг, в котором заранее проделайте 3 отверстия – они будут использоваться для надежной фиксации поворотных углов ковша;
  5. Из другого куска трубы сделайте держатель Г-образной формы. Один из концов детали вставьте в одно из отверстий в полукруге, а второй – закрепите на раме мотоблока. Результат проделанной работы вы можете посмотреть на фото.

Готовая снеговая лопата поможет убрать большое количество свежевыпавшего и слежавшегося снега. Благодаря большой ширине ковша, вы сможете расчистить значительную полосу, сэкономив свое время и силы.

Для более качественной очистки придомовой территории на изготовленный отвал может быть установлена щетка подметальная. Она должна крепиться сразу позади ковша посредством болтов. Если вы желаете задействовать этот элемент, то при изготовлении отвала к боковым его частям нужно приварить 2 трубы, длиной не менее 1 м. К трубам перпендикулярно приваривается третья труба, а к ней – сама щетка.

Установка снегоуборщика на мотоблок – о монтаже в деталях


Крепление отвала к мотоблоку должно осуществляться посредством системы кронштейнов, которые следует приварить к несущей конструкции мотоблока. В качестве дополнительных фиксаторов воспользуйтесь двумя тягами, которые будут находиться в нерабочем состоянии. Тяги будут служить для того, чтобы снизить нагрузку на используемые кронштейны.

Использовать для крепления болты без кронштейнов не рекомендуется по ряду причин. Во-первых, они могут примерзнуть к конструкции, из-за чего вы не сможете снять отвал с мотоблока. Во-вторых, болты, даже анкерные, при эксплуатации мотоблока с отвалом будут поддаваться сильной вибрации, что приведет к их деформации или потере прямо во время уборки. В-третьих, болты не смогут удерживать ковш, полный снега. В результате этого крепежи рано или поздно сломаются.

Правила эксплуатации мотоблока с самодельным отвалом


Для того чтобы чистка снега прошла без неожиданных казусов, следует придерживаться определенных правил использования самодельного отвала. К ним относится:

    • чтобы сэкономить ресурс двигателя используйте отвал для уборки снега, высотой не менее 5 см – в других случаях можно задействовать только подметальную щетку, подняв ковш;
    • при использовании мотоблока с отвалом заранее наденьте на колеса агрегата специальные противоскользящие цепи – они предотвратят занос машины на гололеде;
    • при регулярной уборке большого количества снега время от времени проверяйте двигатель мотоблока – при работе с навесным оборудованием он поддается повышенному нагреву и износу, что может привести к закипанию масла в моторе;
    • регулярно проверяйте надежность крепежей – кронштейны, на которых появились трещины, немедленно замените;
    • чтобы снегоуборочная приставка не треснула и не деформировалась, тщательно выставляйте высоту ее положения над покрытием придомовой территории;

  • ни в коем случае не пытайтесь соскрести остатки снега с покрытия нижней частью ковша – для этого у вас есть подметальная щетка;
  • постоянно следите за тем, чтобы снег и куски льда не попадали внутрь мотоблока сквозь решетку и отверстия в кузове – это может привести к поломке мотора, повреждению поршневой группы и карбюратора, а также короткому замыканию внутри проводки мотоблока. Для защиты агрегата все имеющиеся в его кузове отверстия закройте стальными щитками. При этом последние должны быть установлены так, чтобы задние их части были немного отогнуты от кузова. Таким образом, к двигателю будет попадать воздух, необходимый для его охлаждения;
  • перед установкой и использованием отвала установите перед передними колесами мотоблока защитную пластину – она будет препятствовать попаданию на детали подвески агрегата льда и снежных масс, таяние которых приведет к образованию ржавчины на деталях;
  • если при поднятии или опускании ковша вы обнаружили странные скрипы, издаваемый тягами отвала, обязательно смажьте болты и кронштейны солидолом;
  • по окончанию зимнего сезона прежде, чем отнести отвал в гараж для хранения, тщательно очистите его от остатков снега и просушите. После этого поверхность ковша, тяги, крепежные кронштейны и болты обработайте средством против ржавчины;

Все перечисленные советы по изготовлению, установке и эксплуатации самодельного отвала подойдут для мотоблоков Салют, Агро, ОКА, Патриот, МТЗ, Агат, Каскад, а также Нева МБ-1 и МБ-2.

o-motoblokah.ru

Отвал (лопата) для мотоблока своими руками

В России бывают такие зимы, что очень часто владельцы частных домовладений сталкиваются с проблемой уборки большого количества снега. Традиционно эта проблема решалась с помощью обычных лопат и различных приспособлений. Теперь же, когда во многих хозяйствах имеются, по крайней мере, мотоблоки, которые могут оснащаться различными видами навесного оборудования, уборка снега, мусора и выполнение других работ стало намного легче.

Можно, конечно, приобретать такое оборудование в специализированных магазинах, однако зачастую владельцы малой сельхозтехники предпочитают изготавливать его своими руками. Там более, что в интернете на эту тему есть много различной информации и чертежи. Это позволяет не только сделать оборудование с необходимыми параметрами, но и значительно сэкономить средства.

Самодельный отвал

Снегоотвалы, которые можно установить практически на любые виды техники (трактора, квадроциклы, машины или мотоблоки) значительно облегчают жизнь и непосредственно сам процесс уборки снежных наносов. Любой снегоочистительный отвал состоит непосредственно из рабочего органа, механизма регулировки угла поворота и крепежного узла, фиксирующего лопату на шасси силового агрегата.

Снегоуборочный отвал для мотоблока своими руками

Несмотря на то что имеются различные модификации заводских устройств для уборки выпавших снеговых масс, однако, по представленным чертежам, можно легко и самостоятельно изготовить снегоочистительную лопату. Благодаря такому навесному оборудованию для мотоблока «Нева»  можно зимой расчищать свой участок от снеговых заносов, а в остальное время использовать его для уборки мусора, выравнивания земляных площадок и многого другого. Несмотря на различные модификации, все отвалы характеризуются одной общей конструкцией и принципом работы. Снегоуборочная лопата имеет три основных положения:

  1. вперед;
  2. вправо с уклоном 30˚;
  3. влево с уклоном 30˚.

Перед снегоочистительными работами самодельный отвал, сделанный из газового баллона или стальной бочки, необходимо повернуть на 30˚ влево или вправо. Установив необходимый угол, лопата мотоблока фиксируется в требуемом положении посредством металлических шплинтов.

Ширина рабочего захвата обычно делается 1000 мм при условии использования, для изготовления лопаты, металла 2-3 мм. Правда некоторые модели могут быть больше или меньше этого значения. Промышленность изготавливает снегоуборочные лопаты из высококачественной стали.

Самодельная снегоочистительная лопата

Бочка для изготовления отвала

Чтобы самостоятельно сделать снегоуборочную лопату на мотоблок «Нева», для начала, понадобится собрать необходимые инструменты и материалы. Итак, нам потребуются:

  1. старая стальная бочка на 200 л;
  2. полоса железа с размерами примерно 850х100х3 мм;
  3. 1 м квадратной трубы с сечением 40х40 мм;
  4. болты М10,М12 и М8, а также шайбы и гайки;
  5. набор сверл по металлу;
  6. плоскогубцы;
  7. набор гаечных ключей;
  8. лист толстой прочной резины;
  9. небольшой, но толстый, стальной лист;
  10. болгарка с дисками по металлу;
  11. сварочный аппарат;
  12. ручная электродрель.

После того как будут собраны все инструменты, материалы и чертежи, можно начинать делать отвал для мотоблока своими руками. Самым простым решением будет сделать ковш из старой 200 литровой бочки, поскольку она изначально имеет оптимальную округлость. В этом случае не понадобится нагревать листы металла и выгибать, придавая им нужную форму. Итак, понадобится старая бочка, у которой необходимо срезать болгаркой крышку и дно. Получившуюся трубу следует разрезать вдоль на три одинаковых сегмента. Две этих трети нужно по контуру при помощи сварочного аппарата соединить вместе, а оставшуюся треть разрезать болгаркой на полосы, которые будут использованы для обеспечения достаточной жесткости. По одной полосе прикрепить по бокам лопаты, и несколько штук распределить равномерно по всей длине отвала.

Конструкция самодельного снегоуборочного отвала

Теперь, для дополнительного усиления всей конструкции отвала, нужно сделать в нижней части ковша нож. Для этого потребуется железная полоса с размерами 850х100х3 мм. С помощью электрической дрели высверлить в ноже три отверстия диаметром 5-6 мм и расстоянием между ними 100-120 мм. Это необходимо для укрепления резиновой прокладки, которая предотвратит повреждение ковшом дорожного покрытия. Нож к рабочей кромке ковша крепится при помощи болтового соединения.

После сборки снегоочистительной лопаты и ножа необходимо сделать и смонтировать крепление для отвала. Кусок трубы приварить к самодельному мотоблочному отвалу в центре конструкции. Посередине трубы при помощи сварки закрепить полукруг из толстого листа металла и сделать в нем несколько отверстий для выставления требуемых углов поворота и фиксации отвала мотоблока.

Далее нужно взять еще один отрезок трубы квадратного сечения и сделать из него Г-образный держатель. Короткая сторона этого держателя устанавливается в поворотном полукруге, а второй конец трубы при помощи болтового соединения закрепляется на раме силового агрегата. Для настройки высоты отвала используют два болта, вкрученных в углубление квадратной трубы, которая приварена к сцепке и надевается на Г-образный держатель. На видео показана снегоуборочная лопата для мотоблока и работа с ней.

Особенности изготовления снегоочистительного отвала

Рассмотрим еще один вариант изготовления лопаты, который не слишком отличается от предыдущего. Для самого отвала понадобится 3 миллиметровый стальной лист, а для стоек, обеспечивающих дополнительную жесткость, нужно взять более толстую сталь. В стойках необходимо сделать отверстия для крепления лопаты к штангам. Очень важно обеспечить вертикальное размещение навесного самодельного оборудования по отношению к передней части силового агрегата.

  1. лопата;
  2. штанги;
  3. кронштейн для крепления штанг к мотоблоку;
  4. тяга.

Схема мотоблока с отвалом

Конструкция снегоуборочной лопаты для мотоблока

  1. вертикальная плоскость отвала;
  2. стойки для жесткости конструкции – 4 шт.;
  3. горизонтальная плоскость отвала;
  4. нож;
  5. проушины для крепления тяг.

Инструмент и материалы

Для самостоятельного создания снегоуборочного отвала понадобятся:

  1. стальной лист 850х700х3 мм;
  2. 4 стальных пластины 450х230х3-4 мм;
  3. полоса железа 850х100х3 мм;
  4. две проушины для крепления тяг;
  5. 1 м квадратной трубы с сечением 40х40 мм;
  6. болты М10,М12 и М8, а также шайбы и гайки;
  7. две штанги длиной по 520 мм;
  8. набор сверл по металлу;
  9. плоскогубцы;
  10. набор гаечных ключей;
  11. лист толстой прочной резины;
  12. небольшой, но толстый стальной лист;
  13. болгарка с дисками по металлу;
  14. аппарат для электросварки;
  15. ручная электродрель.

Схема изготовления лопаты отвала для мотоблока

Установка отвала

Чтобы установить грейдер придется прибегнуть к использованию кронштейнов, смонтированных на раме используемого силового агрегата. Дополнительно отвал крепится к мотоблоку при помощи двух тяг, которые находясь в нерабочем состоянии, дают возможность разгрузить мотоблочные кронштейны. Нож, изготовленный из стальной пластины 850х100х3 мм, крепится на нижней горизонтальной кромке грейдера посредством болтового соединения.

Теперь, после того как отвал готов, необходимо установить его и можно приступать к расчистке снежных заносов, уборке мусора или разравнивания земляной площадки на своем участке. Отвал для мотоблока своими руками, это универсальное оборудование, с помощью которого можно выполнять различные работы. А самостоятельное изготовление даст возможность получить многофункциональное приспособление адаптированное именно под ваши потребности.

Для того, чтобы мотоблочный отвал смог прослужить как можно дольше и противостоять коррозии, следует обработать его специальной грунтовкой или защитной краской.
Резиновая полоса, закрепляемая на рабочей кромке лопаты должна выступать на пределы стальной пластины.

Заключение

Как видим, самостоятельно создать из бочки или газового баллона снегоуборочный отвал может любой человек, умеющий обращаться с инструментами и аппаратом для электросварки. В этом нет ничего сложного, для этого потребуются лишь простейшие чертежи, которых в интернете предостаточно, инструмент и материалы, имеющиеся в хозяйстве практически любого умельца. К тому же это даст возможность значительно сэкономить на приобретении готового навесного оборудования. На видео показана установка и работа отвала на мотоблоке.



oselhoztehnike.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
